Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001 |
| Номер модели: | BK8016S |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Случай экспорта стандартный деревянный |
| Время доставки: | 5 до 20 рабочих дней, зависят от количества заказа и спецификации |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100 наборов в месяц |
| Имя: | Три лобковые корневые вентиляторы | Емкость воздуха: | 150,21-47,14 м3/мин |
|---|---|---|---|
| Максимальное давление разряда: | 60Kpa | Мощность двигателя: | 180,5-75 кВт |
| Выпускные отверстия: | DN150 (6 ¢) | Применение:: | Вентиляция, обратная промывка, пневматическая транспортировка, применяется для очистки воды, цементн |
| Главные материалы: | Литовое железо | Происхождение технологии: | США |
| Носить бренд: | Китайская марка, NSK, SKF по выбору заказчика | Напряжение: | 380V/400V/415V/440V/по индивидуальности |
| Частота: | 50Hz/60HZ | ||
| Высокий свет: | воздуходувка корня воздуха 3 лепестков,лепесток воздуходувки вакуума 3 корней,воздуходувка вакуума 3 корней лепестка |
||

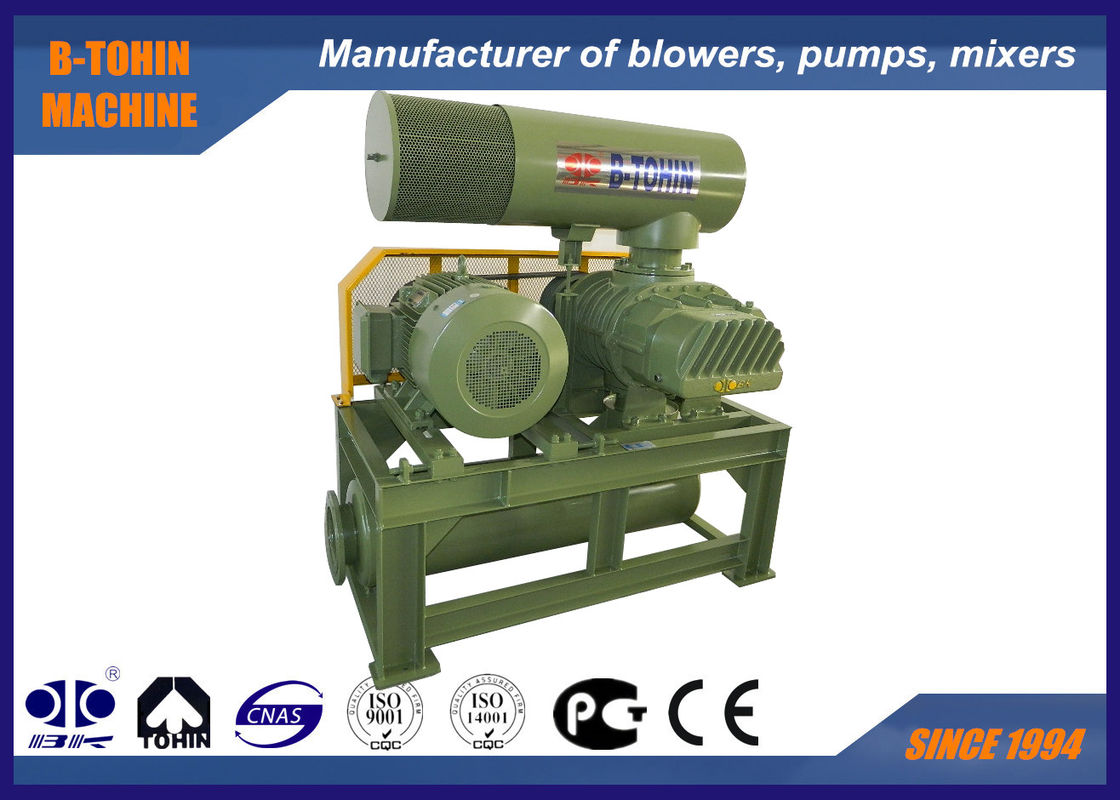

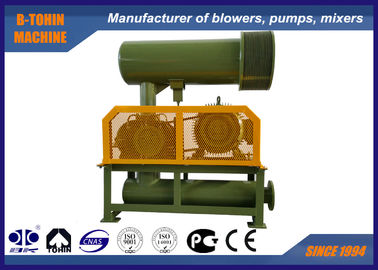

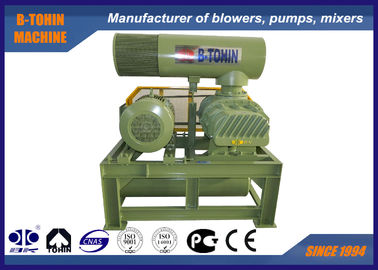

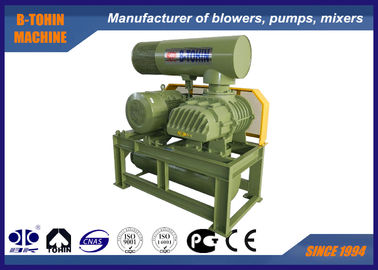

Положительный трехлобный корневой вентилятор, давление 10-80KPA, вращающаяся скорость 700-1500rpm
Корневой вентилятор широко используется в электроэнергетике, нефти, сталелитейной промышленности, ароматизации, пищевых продуктах, производстве кислорода, спиннинге,
вакуумная упаковка, производство бумаги, аквакультура, очистка сточных вод, пневматическая транспортировка и т.д.
Спецификации:
|
Модель |
BK8016S |
|
Пропускная способность воздуха |
15.21-47.14м3/мин |
|
Дифференциальное давление разряда |
10-60 КПА |
|
Скорость вращения |
700-1500 оборотов в минуту |
|
Тип двигателя |
18.5KW-90KW 380/400/415/440V, 3PHASES, 50/60HZ, частотный мотор также доступен |
|
Марка двигателя |
Стандарт: двигатель Siemens Beide или Wannan Мотор Siemens и ABB для вашего выбора |
|
Тип установки |
Стандарт: горизонтальный тип Вертикальный тип доступен по вашему выбору |
| Цвет | Специализированный стандарт RAL6011 |
|
N.W. вентилятора без двигателя |
730 кг |
|
Размер упаковки Приблизительно. |
2.1*1.5*2.35 (длина*ширина*высота) |
| Модель | Диапорт (мм) | Скорость | Впускный воздушный поток (м3/мин) и мощность вала ((KW) | |||||||||||||||
| 00,1 кг с/см2 | 00,2 кгф/см2 | 00,3 кгф/см2 | 00,4 кг т/см2 | 00,5 кг/см2 | 00,6 кгф/см2 | 00,7 кгф/см2 | 00,8 кгф/см2 | |||||||||||
| 1000ммч2О | 2000 мм/ч2О | 3000 мм/ч2О | 4000 мм/ч2О | 5000 мм/ч2О | 6000 мм/ч2О | 7000 мм/ч2О | 8000 ммч2О | |||||||||||
| 00,01 МПа | 00,02 МПа | 00,03 МПа | 00,04 МПа | 00,05 МПа | 00,06 МПа | 00,07 МПа | 00,08 МПа | |||||||||||
| обороты в минуту | м3/мин | KW | м3/мин | KW | м3/мин | KW | м3/мин | KW | м3/мин | KW | м3/мин | KW | м3/мин | KW | м3/мин | KW | ||
| BK8016S | 150 (6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
Особенности:
1- спиралеобразные механизмы для бесперебойной работы
2Компактность и гибкость установки дают пользователям больше возможностей.
3. Принять интегральную структуру винтовки, более стабильной в работе.
4Принять импортные масляные уплотнители, изготовленные из фторной резины, которая обладает хорошей износостойкостью и высокой температурой.
5Небольшие вибрации и экономичное потребление энергии.
Схема параметров
Производственные стандарты
Продукция, поставляемая поставщиком, изготавливается в соответствии со следующими стандартами:
JISB8341-1995 "Метод испытания и проверки компрессора с перемещением"
JB/T8941.1-1999 "Условия для корнепродувателя общего применения"
JB/T8941.2-1999 "Метод испытания производительности для корневых дросселей для общего применения"
ГБ/Т 13306-91 ГБ/Т 13306-91 "Название"
Структура основного корпуса вентилятора
|
Нет, нет, нет. |
Наименование части |
Качество. |
|
Нет, нет, нет. |
Наименование части |
Качество. |
|
Нет, нет, нет. |
Наименование части |
Качество. |
|
1 |
Подножие |
2 |
|
9 |
Левая крышка |
1 |
|
17 |
Нефтяной бак |
1 |
|
2 |
Шестоугольный болт |
4 |
|
10 |
Круглая булавка |
4 |
|
18 |
Оборудование |
2 |
|
3 |
Противопылевая уплотнитель |
1 |
|
11 |
Жилье |
1 |
|
19 |
Ключ |
2 |
|
4 |
Двигатель двигателя |
1 |
|
12 |
Масляная уплотнитель |
4 |
|
20 |
Оксиальный рукав |
2 |
|
5 |
Крайний подшипник привода |
2 |
|
13 |
Правая крышка |
1 |
|
21 |
Подшипник конца редуктора |
2 |
|
6 |
Двигательный винт |
2 |
|
14 |
Шнур |
16 |
|
22 |
Пластина подшипников |
2 |
|
7 |
Покрытие пылью |
1 |
|
15 |
Дышать |
1 |
|
23 |
Регулируемая подставка |
несколько |
|
8 |
Масляный сосок |
2 |
|
16 |
Мостительный болт |
8 |
|
24 |
Магнитные орехи |
1 |
Рисунок сборки пакета вентилятора
Стандартное обеспечение сферы применения
1. голый вал вентилятор
2. рельефный клапан
3. шлифовальный клапан с слизью
4. глушитель входа (с воздушным фильтром)
Глушитель заглушающего звука используется в основном для устранения шума воздушного потока на входе в вентилятор.и звукопоглощающий материал помещается между внутренним и внешним цилиндрами для облегчения веса, низкое сопротивление и лучший эффект снижения шума.
5. заглушитель разряда
6. Вентилятор и основание двигателя (с покрытием ремня)
7. резиновые гибкие соединения и амортизаторы
8. моторный штурвал
9. давлитель
10В-ремень
11. болты и гайки и другие части соединительных устройств
12. электродвигатель
Доступны дополнительные детали, такие как акустический корпус, шкаф управления, клапан автоматического запуска и запасные части.
