Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001/CE |
| Номер модели: | BK5003 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | случай экспорта стандартный деревянный |
| Время доставки: | 5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
| Условия оплаты: | L / C, T / T |
| Поставка способности: | 100 комплектов в месяц |
| Имя: | Трехлопастный корневой вентилятор | тип: | Положительный тип корней смещения, 3 лепестка |
|---|---|---|---|
| Пропускная способность воздуха: | 10,77-7,38 м3/мин | Перепад давления разрядки: | 10-80KPA |
| Мощность двигателя: | 1.5-15kw | Выпускные отверстия: | DN65 (2,5 ̊) |
| Тип охлаждения: | Воздух | Применение:: | Вентиляция, обратная промывка, пневматическая транспортировка, применяется для очистки воды, цемента |
| Напряжение: | 380V/400V/415V/440V/по индивидуальности | Частота: | 50Hz/60HZ |
| Высокий свет: | укореняет воздуходувку лепестка,воздуходувка пневматический транспортировать |
||
10 КПА - 80 КПА Трёхлопастный корневой вентилятор BK5003, корневой воздушный вентилятор
О Б.К.
BK Roots Blower - это продукт, разработанный и изготовленный в соответствии с передовыми технологиями.
Этот тип вентилятора имеет простую структуру и высокую объемную эффективность.
Спецификации:
|
Модель |
BK5003 |
|
Пропускная способность воздуха |
10,77 - 7,38 м3/мин |
|
Дифференциальное давление разряда |
10-80 КПА |
|
Скорость вращения |
850-2000 оборотов в минуту |
|
Тип двигателя |
1.5-15 кВт 380/400/415/440В, 3 фазы, 50/60Гц |
|
Марка двигателя |
Стандарт: двигатель Siemens Beide или Wannan Мотор Siemens и ABB для вашего выбора |
|
Тип установки |
Стандарт: горизонтальный тип. Вертикальный тип доступен по вашему выбору |
|
N.W. вентилятора без двигателя |
171 кг |
|
Размер упаковки Приблизительно. |
1.64*0.75*1.6м (длина*ширина*высота) |
|
Особенности |
1- спиралеобразные механизмы для бесперебойной работы 2Компактность и гибкость установки дают пользователям больше возможностей. 3. Интегральная структура колеса и вала для стабильной работы 4Принять импортные масляные уплотнители из фторированной резины с хорошим износом сопротивляемость и высокотемпературная стойкость. 5Низкий уровень шума, низкие вибрации и энергопотребление. |
Схема параметров
| Искусство No. | Порт День. (MM) |
Скорость | Пропускная способность (м)3/мин) и мощность вала (KW) при различном давлении | |||||||
| 00,1 кг с/см2 | 00,2 кгф/см2 | 00,3 кгф/см2 | 00,4 кг т/см2 | |||||||
| 1000ммч2О | 2000 мм/ч2О | 3000 мм/ч2О | 4000 мм/ч2О | |||||||
| 00,01 МПа | 00,02 МПа | 00,03 МПа | 00,04 МПа | |||||||
| обороты в минуту | m3/мин | KW | m3/мин | KW | m3/мин | KW | m3/мин | KW | ||
| BK5003 | 65 (((2,5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 |
| 1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | ||
| 1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | ||
| 1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | ||
| 1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | ||
| 1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | ||
| 1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | ||
| 1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | ||
| 1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | ||
| 2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 | ||
| Искусство No. | Порт День. (MM) |
Скорость | Пропускная способность (м)3/мин) и мощность вала (KW) при различном давлении | |||||||
| 00,5 кг/см2 | 00,6 кгф/см2 | 00,7 кгф/см2 | 00,8 кгф/см2 | |||||||
| 5000 мм/ч2О | 6000 мм/ч2О | 7000 мм/ч2О | 8000 ммч2О | |||||||
| 00,05 МПа | 00,06 МПа | 00,07 МПа | 00,08 МПа | |||||||
| обороты в минуту | m3/мин | KW | m3/мин | KW | m3/мин | KW | m3/мин | KW | ||
| BK5003 | 65 (((2,5") | 850 | 1.92 | 3.38 | 1.77 | 3.98 | ||||
| 1000 | 2.52 | 3.97 | 2.38 | 4.68 | ||||||
| 1150 | 3.12 | 4.57 | 2.98 | 5.38 | 2.85 | 6.39 | ||||
| 1250 | 3.52 | 4.96 | 3.38 | 5.85 | 3.25 | 6.95 | ||||
| 1350 | 3.93 | 5.36 | 3.79 | 6.32 | 3.65 | 7.51 | 3.53 | 8.47 | ||
| 1500 | 4.53 | 5.96 | 4.39 | 7.02 | 4.26 | 8.34 | 4.14 | 9.41 | ||
| 1600 | 4.93 | 6.36 | 4.79 | 7.49 | 4.66 | 8.9 | 4.54 | 10.03 | ||
| 1750 | 5.54 | 6.95 | 5.4 | 8.19 | 5.26 | 9.73 | 5.14 | 10.97 | ||
| 1850 | 5.94 | 7.35 | 5.8 | 8.66 | 5.67 | 10.29 | 5.54 | 11.6 | ||
| 2000 | 6.54 | 7.94 | 6.4 | 9.36 | 6.27 | 11.12 | 6.15 | 12.54 | ||
Структура основного корпуса вентилятора
Описание деталей вентилятора
|
Корпус |
Из литейного железа HT200 СТРУКТУРА ENDLESS принята для повышение эффективности, одноразовая обработка с высокой точностью
|
|
|
Ротор (Остров и винт) |
Из литейного железа QT500 Двигатель и вал отлиты как неотъемлемая часть. Принятие NC планеры для обработки для достижения высокой точности |
|
|
Подшипник конца редуктора |
Изготовлены из GCr15 Бренд NSK, угловой двухрядный контактные шариковые подшипники, способные подъемная осевая нагрузка |
|
|
Крайний подшипник привода |
Изготовлены из GCr15 Бренд NSK, цилиндрический роликовый подшипник |
|
|
Оборудование |
Из 20CrMnTi Структура бебеля для более плавного движения |
|
|
Масляная уплотнитель |
Изготовленные из флуорокаучика Бренд CR, медведи высокой температуры и имеет более длительную жизнь. |
|

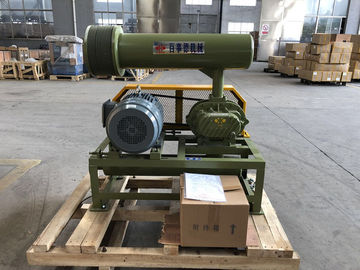

Рисунок сборки пакета вентилятора
Стандартное обеспечение сферы применения
1. главный корпус вентилятора
2. клапан для снятия давления
3. контрольный клапан
4. глушитель входа (с воздушным фильтром)
5. глушитель выхода
6. общественная база (с покрытием ремня)
7. резиновые гибкие соединения и ударные подушки
8. штурвал
9. датчик
10. ремень
11. болты и гайки и другие части соединительных устройств
12. двигатель
Частые вопросы
1Какую информацию я должен предоставить при запросе?
A: Пропускная способность
В: давление
C: Применение
D: Окружающая среда использования ((Температура, атмосферное давление)
Вам нужен мотор?
Или другие специальности, которые вы нам дадите, будут более ценны.
2Какова ваша гарантия?
В течение гарантийного периода, замените поврежденные детали бесплатно.высококачественные технические услуги и ценовые уступки запасных частей для обеспечения непрерывной безопасной и высококачественной работы оборудования.
3Сколько длится срок службы вентилятора?
При нормальном использовании
A- Продолжительность эксплуатации вентилятора более 10 лет.
B- Срок службы импеллера превышает 60 000 часов.
C- Срок службы подшипника превышает 50 000 часов.
D- Продолжительность эксплуатации оборудования составляет более 60 000 часов.
4Какие у вас условия упаковки?
О: Как правило, мы упаковываем наши товары в фанеры, свободные от фумигации. Если у вас есть зарегистрированный патент, мы можем упаковать товары в ваши фирменные коробки после получения ваших разрешений.
5Как ваш завод контролирует качество продукции?
У нас есть отдел контроля качества. Перед отправкой продукта мы проверяем каждый продукт. Если есть проблема качества, мы произведем новый.
6Какие у вас условия оплаты?
1TT 30% как авансовый платеж и TT 70% после проверки перед отправкой.
2.100% ИРЕВОКАБЛНЫЙ Л/С В СТГХТ.
