Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001/CE |
| Номер модели: | BK7018 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | случай экспорта стандартный деревянный |
| Время доставки: | 5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
| Условия оплаты: | L / C, T / T |
| Поставка способности: | 100 комплектов в месяц |
| Имя: | Трехлопастный корневой вентилятор | Пропускная способность воздуха: | 190,57-52,03 м3/мин |
|---|---|---|---|
| Перепад давления разрядки: | 10-50KPA | Мощность двигателя: | 7.5-55kw |
| Выпускные отверстия: | DN200 (8 ¢) | Применение:: | Вентиляция, обратная промывка, пневматическая транспортировка, применяется для очистки воды, цементн |
| Основные материалы: | Из чугуна | Происхождение технологии: | США |
| Соединенные: | Пояс и шкив | Напряжение: | 380V/400V/415V/440V/по индивидуальности |
| Частота: | 50Hz/60HZ | Применение: | Обработка сточных вод |
| Тип установки:: | горизонтальный или вертикальный | ||
| Высокий свет: | Воздуходувка 3 корней лепестка,воздуходувка пневматический транспортировать |
||

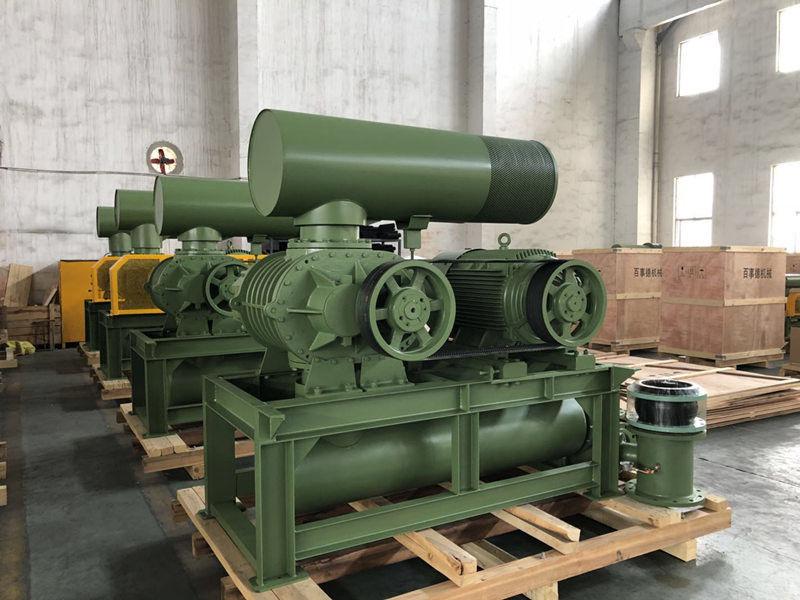

Положительный трехлобный корневой вентилятор, давление 10-50 КПА, вращающаяся скорость 700-1500 об/мин
Используется в нефтехимической промышленности, строительных материалах, электроэнергии, металлургии, химических удобрений, шахтах, портах, текстильной промышленности, пищевой промышленности, бумажном производстве, аквакультуре и очистке сточных вод и других областях.в основном используется для транспортировки воздухаДля применения газа и водорода, ацетилена, углекислого газа, горючих, взрывоопасных и коррозионных газов, пожалуйста, обратитесь к нашему другому моделю биогазового вдувателя серии YU-EG.
Спецификации:
|
Модель |
BK7018 |
|
Пропускная способность воздуха |
19.57-52.03м3/мин |
|
Дифференциальное давление разряда |
10-50 КПА |
|
Скорость вращения |
700-1500 оборотов в минуту |
|
Тип двигателя |
7.5KW-55KW 380/400/415/440V, 3PHASES, 50/60HZ, частотный мотор также доступен |
|
Марка двигателя |
Стандарт: двигатель Siemens Beide или Wannan Мотор Siemens и ABB для вашего выбора |
|
Тип установки |
Стандарт: горизонтальный тип Вертикальный тип доступен по вашему выбору |
| Цвет | Специализированный стандарт RAL6011 |
|
N.W. вентилятора без двигателя |
564 кг |
|
Размер упаковки Приблизительно. |
1.8*1.3*2.2 (длина*ширина*высота) |
Особенности:
1- спиралеобразные механизмы для бесперебойной работы
2Компактность и гибкость установки дают пользователям больше возможностей.
3Интегральная структура колеса, более стабильная при передаче воздушного потока
4Принять импортные масляные уплотнители, изготовленные из флуорокаучины, которая обладает высокой износостойкостью и высокой температурой.
5Небольшие вибрации и экономичное потребление энергии.
Схема параметров
| Модель | Порт Диа (MM) |
Скорость | Впускная мощность (м3/мин) и мощность вала (КВт) | |||||||||
| 00,1 кг с/см2 | 00,2 кгф/см2 | 00,3 кгф/см2 | 00,4 кг т/см2 | 00,5 кг/см2 | ||||||||
| 1000ммч2О | 2000 мм/ч2О | 3000 мм/ч2О | 4000 мм/ч2О | 5000 мм/ч2О | ||||||||
| 00,01 МПа | 00,02 МПа | 00,03 МПа | 00,04 МПа | 00,05 МПа | ||||||||
| обороты в минуту | m3/мин | KW | m3/мин | KW | m3/мин | KW | m3/мин | KW | m3/мин | KW | ||
| BK7018 | 200(8") | 700 | 22.65 | 6.69 | 21.37 | 10.92 | 20.38 | 14.81 | 19.57 | 19.85 | ||
| 850 | 28.16 | 8.12 | 26.88 | 13.26 | 25.89 | 17.99 | 25.08 | 24.11 | 24.34 | 27.36 | ||
| 1000 | 33.67 | 9.55 | 32.38 | 15.60 | 31.39 | 21.16 | 30.58 | 28.36 | 29.85 | 32.19 | ||
| 1150 | 39.18 | 10.98 | 37.89 | 17.94 | 36.90 | 24.33 | 36.09 | 32.62 | 35.36 | 37.02 | ||
| 1250 | 42.85 | 11.94 | 41.56 | 19.50 | 40.57 | 26.45 | 39.76 | 35.45 | 39.03 | 40.24 | ||
| 1400 | 48.36 | 13.37 | 47.07 | 21.84 | 46.08 | 29.62 | 45.27 | 39.71 | 44.54 | 45.07 | ||
| 1500 | 52.03 | 14.33 | 50.74 | 23.40 | 49.75 | 31.74 | 48.94 | 42.54 | 48.21 | 48.29 | ||
Структура основного корпуса вентилятора
|
Нет, нет, нет. |
Наименование части |
Качество. |
|
Нет, нет, нет. |
Наименование части |
Качество. |
|
Нет, нет, нет. |
Наименование части |
Качество. |
|
1 |
Подножие |
2 |
|
9 |
Левая крышка |
1 |
|
17 |
Нефтяной бак |
1 |
|
2 |
Шестоугольный болт |
4 |
|
10 |
Круглая булавка |
4 |
|
18 |
Оборудование |
2 |
|
3 |
Противопылевая уплотнитель |
1 |
|
11 |
Корпус |
1 |
|
19 |
Ключ |
2 |
|
4 |
Двигатель двигателя |
1 |
|
12 |
Масляная уплотнитель |
4 |
|
20 |
Оксиальный рукав |
2 |
|
5 |
Крайний подшипник привода |
2 |
|
13 |
Правая крышка |
1 |
|
21 |
Подшипник конца редуктора |
2 |
|
6 |
Двигательный винт |
2 |
|
14 |
Шнур |
16 |
|
22 |
Пластина подшипников |
2 |
|
7 |
Покрытие пылью |
1 |
|
15 |
Дышать |
1 |
|
23 |
Регулируемая подставка |
несколько |
|
8 |
Масляный сосок |
2 |
|
16 |
Мостительный болт |
8 |
|
24 |
Магнитные орехи |
1 |
Рисунок сборки пакета вентилятора
Стандартное обеспечение сферы применения
1. голый вал вентилятор
2. рельефный клапан
3. контрольный клапан пластинки (тонкий тип)
4. глушитель входа (с воздушным фильтром)
5. заглушитель разряда
6. Вентилятор и основание двигателя (с покрытием ремня)
7. резиновые гибкие соединения и амортизаторы
8. моторный штурвал
9. давлитель
10В-ремень
11. болты и гайки и другие части соединительных устройств
12. электродвигатель
