Место происхождения: | Китай |
Фирменное наименование: | BK |
Сертификация: | ISO9001/ISO14001/CE |
Номер модели: | BK10027 |
Количество мин заказа: | 1 комплект |
---|---|
Цена: | Negotiation |
Упаковывая детали: | случай экспорта стандартный деревянный |
Время доставки: | 5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
Условия оплаты: | L / C, T / T |
Поставка способности: | 50 комплектов в месяц |
Тип: | Положительное смещение, корни тип, транспортировать воздуха | Имя: | Три лобковые корневые вентиляторы |
---|---|---|---|
Емкость воздуха: | 57.41-126.86 м3/мин | Перепад давления разрядки: | 10-80KPA |
Мощность двигателя: | 30-200кВт | Скважина разрядки: | DN300 (12") |
Тип охлаждения: | Воздух | Применение:: | Транспортировать газировки, backwashing, пневматических, приложенный для водоочистки, цемента, расчи |
Главные материалы: | Литовое железо | Напряжение: | 380V/400V/415V/440V/по индивидуальности |
Частота: | 50Hz/60Hz | Тип установки:: | Горизонтальный или вертикальный |
Высокий свет: | укореняет воздуходувку лепестка,воздуходувка пневматический транспортировать |

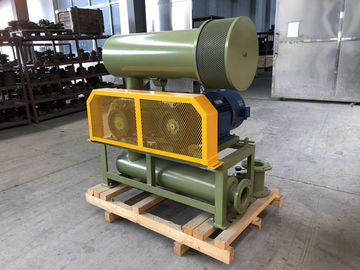

DN300 Трёхлобный корневой вентилятор, 80KPA воздухоохлаждающий вращающийся вентилятор
В качестве одного из основных китайских производителей трехлопастых вентиляторов с положительным смещением корней, B-Tohin стал одним из профессиональных производителей вентиляторов в Китае.С собственной исследовательской командой и передовыми технологиями, введенными из Америки и Японии, он достигает устойчивого роста доли рынка.
Все аксессуары вентилятора стандартизированы, что позволяет массовое производство, но также доступен индивидуальный тип.
Спецификации:
Модель |
BK10027 |
Пропускная способность воздуха |
57.41-126.86м3/мин |
Дифференциальное давление разряда |
10-80 КПА |
Скорость вращения |
800-1400 оборотов в минуту |
Тип двигателя |
30 кВт-200 кВт 380/400/415/440V, 3PHASES, 50/60HZ, частотный мотор также доступен |
Марка двигателя |
Стандарт: двигатель Siemens Beide или Wannan Мотор Siemens и ABB для вашего выбора |
Тип установки |
Стандарт: горизонтальный тип. Вертикальный тип доступен по вашему выбору |
Цвет | Специализированный стандарт RAL6011 |
N.W. вентилятора без двигателя |
1750 кг |
Размер упаковки Приблизительно. |
2.67*1.87*2.5м (длина*ширина*высота) |
Особенности:
1Трансмиссионная среда чистая, не содержит масла и других примесей и не загрязняет.
2Широкий диапазон мощности и давления для применения
3. Продукты с сертификацией CE, ISO9001
4. индивидуальный продукт для различных требований к установке
5. Высокая эффективность
Схема параметров
Модель | Порт Диа (MM) |
Скорость | Впускная мощность (м3/мин) и мощность вала (КВт) | |||||||
0.1кг/см2 | 0.2 кг/см2 | 00,3 кгф/см2 | 00,4 кгф/см2 | |||||||
1000 ммГ2О | 2000 ммГ2О | 3000 ммГ2О | 4000 ммГ2О | |||||||
00,01 МПа | 00,02 МПа | 00,03 МПа | 00,04 МПа | |||||||
обороты в минуту | м3/мин | KW | м3/мин | KW | м3/мин | KW | м3/мин | KW | ||
BK10027 | 300 (((12") | 800 | 69.07 | 23.03 | 65.69 | 36.10 | 63.09 | 48.22 | 60.97 | 55.22 |
900 | 78.70 | 25.91 | 75.33 | 40.61 | 72.73 | 54.24 | 70.61 | 62.13 | ||
1000 | 88.33 | 28.79 | 84.96 | 45.12 | 82.36 | 60.27 | 80.24 | 69.03 | ||
1100 | 97.96 | 31.67 | 94.59 | 49.63 | 91.99 | 66.30 | 89.87 | 75.93 | ||
1250 | 112.41 | 35.99 | 109.04 | 56.40 | 106.44 | 75.34 | 104.32 | 86.29 | ||
1400 | 126.86 | 40.30 | 123.49 | 63.17 | 120.89 | 84.38 | 118.77 | 96.64 |
Модель | Порт Диа (MM) |
Скорость | Впускная мощность (м3/мин) и мощность вала (КВт) | |||||||
00,5 кг/см2 | 00,6 кгф/см2 | 00,7 кгф/см2 | 00,8 кг/см2 | |||||||
5000 ммГ2О | 6000 ммГ2О | 7000 ммГ2О | 8000 ммГ2О | |||||||
00,05 МПа | 00,06 МПа | 00,07 МПа | 00,08 МПа | |||||||
обороты в минуту | м3/мин | KW | м3/мин | KW | м3/мин | KW | м3/мин | KW | ||
BK10027 | 300 (((12") | 800 | 59.05 | 68.26 | 57.41 | 81.29 | ||||
900 | 68.68 | 76.79 | 67.04 | 91.45 | ||||||
1000 | 78.31 | 85.32 | 76.68 | 101.62 | 75.04 | 117.91 | 73.59 | 134.20 | ||
1100 | 87.95 | 93.86 | 86.31 | 111.78 | 84.67 | 129.70 | 83.23 | 147.62 | ||
1250 | 102.39 | 106.65 | 100.76 | 127.02 | 99.12 | 147.39 | 97.67 | 167.75 | ||
1400 | 116.84 | 119.45 | 115.21 | 142.26 | 113.57 | 165.07 | 112.12 | 187.88 |
Структура основного корпуса вентилятора
Нет, нет, нет. |
Наименование части |
Качество. |
|
Нет, нет, нет. |
Наименование части |
Качество. |
|
Нет, нет, нет. |
Наименование части |
Качество. |
1 |
Подножие |
2 |
|
9 |
Левая крышка |
1 |
|
17 |
Нефтяной бак |
1 |
2 |
Шестоугольный болт |
4 |
|
10 |
Круглая булавка |
4 |
|
18 |
Оборудование |
2 |
3 |
Противопылевая уплотнитель |
1 |
|
11 |
Корпус |
1 |
|
19 |
Ключ |
2 |
4 |
Двигатель двигателя |
1 |
|
12 |
Масляная уплотнитель |
4 |
|
20 |
Оксиальный рукав |
2 |
5 |
Подшипник |
2 |
|
13 |
Правая крышка |
1 |
|
21 |
Подшипник |
2 |
6 |
Двигательный винт |
2 |
|
14 |
Шнур |
16 |
|
22 |
Пластина подшипников |
2 |
7 |
Кубок для пыли |
1 |
|
15 |
Дышать |
1 |
|
23 |
Регулируемая подставка |
несколько |
8 |
Масляный сосок |
2 |
|
16 |
Шнур |
8 |
|
24 |
Магнитные орехи |
1 |
Рисунок сборки пакета вентилятора
Стандартное обеспечение сферы применения
1. голый вал вентилятор
2. клапан для снятия давления
3. контрольный клапан пластинки (тонкий тип)
4. глушитель входа (с воздушным фильтром)
5. глушитель выхода
6. общественная база (с покрытием ремня)
7. резиновые гибкие соединения и ударные подушки
8. моторный штурвал
9. датчик
10В-ремень
11. болты и гайки и другие части соединительных устройств
12. электродвигатель
