Место происхождения: | Китай |
Фирменное наименование: | BK |
Сертификация: | ISO9001/ISO14001 |
Номер модели: | ИУ-ЭГ100 |
Количество мин заказа: | 1 комплект |
---|---|
Цена: | Negotiable |
Упаковывая детали: | случай экспорта стандартный деревянный |
Время доставки: | 15 до 30 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
Поставка способности: | 20 комплектов в месяц |
Емкость: | 4.29-9.81м3/мин | Перепад давления разрядки: | 10-70КПА |
---|---|---|---|
Размер скважины: | ДН100 (4") | Охлаждая тип: | Вода |
Тип соединения: | Управляемый пояс | Пояс и шкив: | Лэндфилл-газ, ненужный газ, взрывно средний транспортировать |
Высокий свет: | воздуходувка газа места захоронения отходов,воздуходувка природного газа |

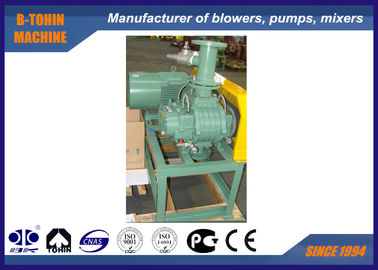

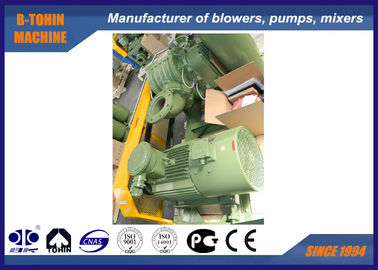

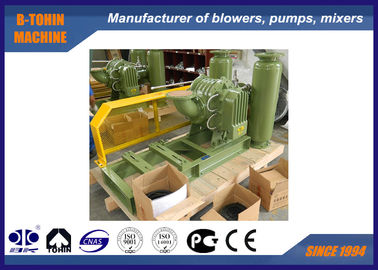

Въедливая воздуходувка корней воздуходувки, алкалиа и кисловочного газа лэндфилл-газа пользы
Особенности
1. Компактная текстура, вход и выход такая же конструкция, различные виды установки печатают
2. Объединенная структура турбинки и вала, более стабилизированная в деятельности
3. Структура водяного охлаждения которая может улучшить состояние работы подшипника избегая над поднимать температуры.
4. Распыляя особенное покрытие (ПТФЭ) с хорошей коррозионной устойчивостью и ручка на турбинке и частях контактируя подачу.
5. Воздуходувка конструирована для применения особенного средства кислоты, алкалиа и другого коррозионного газа.
Спецификации
Модель |
ИУ-ЭГ100 |
Емкость воздуха |
4.29-9.81м3/мин |
Перепад давления разрядки |
10-70КПА |
Роторная скорость |
1000-1600рпм |
Том охлажденной воды |
10 Л/МИН |
Тип мотора |
2.2-18.5КВ 380/400/415/440В, 3ПХАСЭС, 50/60ХЗ, взрывозащищенный тип мотор |
Бренд мотора |
Стандарт: Мотор Сименса Бэйде или Ваннан Сименс и мотор АББ для вашего варианта |
Тип установки |
Стандарт: вертикальный тип |
N.W. воздуходувки без мотора |
255кг |
Размер упаковки приблизительно. |
1.45*1.0*1.35м (лентх*видтх*хайгхт) |
Лист параметра
Модель |
Дя порта (мм) |
Емкость входа (м3/мин) и сила вала (кВ) под различным давлением |
Охлаждать вода |
||||||||
Скорость рпм |
0.1кгф/км2 | 0.2кгф/км2 | 0.3кгф/км2 | 0.4кгф/км2 | |||||||
1000ммХ2О | 2000ммХ2О | 3000ммХ2О | 4000ммХ2О | ||||||||
0.01Мпа | 0.02Мпа | 0.03Мпа | 0.04Мпа | ||||||||
м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||||
ИУ-ЭГ 5006 |
100 (4") | 1000 | 5,75 | 1,78 | 5,33 | 2,98 | 5,01 | 4,52 | 4,74 | 5,19 | 10 |
1150 | 6,77 | 2,04 | 6,35 | 3,43 | 6,02 | 5,20 | 5,75 | 5,97 | |||
1250 | 7,44 | 2,22 | 7,02 | 3,73 | 6,70 | 5,65 | 6,43 | 6,49 | |||
1350 | 8,12 | 2,40 | 7,70 | 4,03 | 7,37 | 6,11 | 7,10 | 7,01 | |||
1500 | 9,13 | 2,66 | 8,71 | 4,47 | 8,39 | 6,78 | 8,12 | 7,79 | |||
1600 | 9,81 | 2,84 | 9,39 | 4,77 | 9,06 | 7,24 | 8,79 | 8,31 |
Модель |
Дя порта (мм) |
Емкость входа (м3/мин) и сила вала (кВ) под различным давлением |
Охлаждать вода |
||||||||
Скорость рпм |
0.5кгф/км2 | 0.6кгф/км2 | 0.7кгф/км2 | 0.8кгф/км2 | |||||||
5000ммХ2О | 6000ммХ2О | 7000ммХ2О | 8000ммХ2О | ||||||||
0.05Мпа | 0.06Мпа | 0.07Мпа | 0.08Мпа | ||||||||
м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||||
ИУ-ЭГ 100 |
100 (4") | 1000 | 4,50 | 6,39 | 4,29 | 7,58 | 10 | ||||
1150 | 5,52 | 7,34 | 5,31 | 8,72 | 5,10 | 9,83 | |||||
1250 | 6,19 | 7,98 | 5,98 | 9,47 | 5,78 | 10,69 | |||||
1350 | 6,87 | 8,62 | 6,66 | 10,23 | 6,45 | 11,55 | |||||
1500 | 7,88 | 9,58 | 7,67 | 11,37 | 7,47 | 12,83 | |||||
1600 | 8,56 | 10,22 | 8,35 | 12,13 | 8,14 | 13,68 |
Структура основного корпуса воздуходувки
Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. воздуходувка вала
2. давление вакуума сбрасывает клапан
3. задерживающий клапан
4. звукоглушитель входа (с фильтром)
5. звукоглушитель разрядки
6. общественное основание (с крышкой пояса)
7. резиновая гибкого пусковая площадка соединения и удара
8. шкив
9. манометр
10. пояс
11. болты и гайки и другие части соединения
12. мотор
