Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001 |
| Номер модели: | ИУ-ЭГ100А |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | случай экспорта стандартный деревянный |
| Время доставки: | 15 до 30 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
| Поставка способности: | 20 комплектов в месяц |
| Емкость: | 6.72-15.73м3/мин | Перепад давления разрядки: | 10-80кпа |
|---|---|---|---|
| Размер скважины: | ДН100 (4") | Охлаждая тип: | Вода |
| Тип соединения: | Управляемый пояс | Пояс и шкив: | Лэндфилл-газ, ненужный газ, взрывно средний транспортировать |
| Высокий свет: | воздуходувка газа места захоронения отходов,воздуходувка природного газа |
||

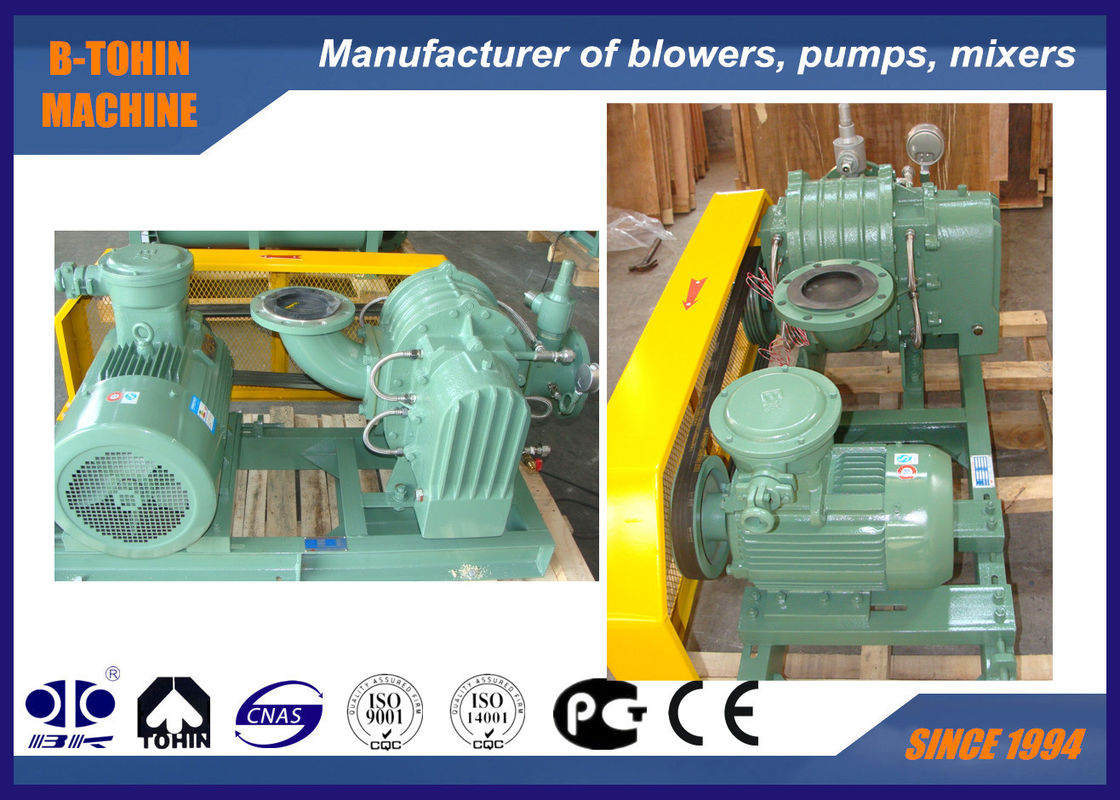

Воздуходувка лэндфилл-газа лепестка, алкали и био газ используют воздуходувку корней, взрывозащищенный тип
Особенности
1. Компактная текстура, вход и выход такая же конструкция, различные виды установки печатают
2. Турбинка и вал брошенная в целом часть для ровной деятельности.
3. Структура водяного охлаждения принята для защищая подшипника от перегревать.
4. Все части прохода подачи распылены с особенным покрытием (ПТФЭ), отличаемым хорошей коррозионной устойчивости.
5. Воздуходувка конструирована для применения особенного средства кислоты, алкалиа и другого коррозионного газа.
Спецификации
|
Модель |
ИУ-ЭГ100А |
|
Емкость воздуха |
6.72-15.73м3/мин |
|
Перепад давления разрядки |
10-80КПА |
|
Роторная скорость |
850-1400рпм |
|
Том охлажденной воды |
10 Л/МИН |
|
Тип мотора |
4-30КВ 380/400/415/440В, 3ПХАСЭС, 50/60ХЗ, взрывозащищенный тип мотор |
|
Бренд мотора |
Стандарт: Мотор Сименса Бэйде или Ваннан Сименс и мотор АББ для вашего варианта |
|
Тип установки |
Стандарт: вертикальный тип |
|
N.W. воздуходувки без мотора |
435кг |
|
Размер упаковки приблизительно. |
1.9*1.2*1.35м (лентх*видтх*хайгхт) |
Лист параметра
| Модель |
Дя порта (мм) |
Емкость входа (м3/мин) и сила вала (кВ) под различным давлением |
Охлаждать вода |
||||||||
| Скорость рпм |
0.1кгф/км2 | 0.2кгф/км2 | 0.3кгф/км2 | 0.4кгф/км2 | |||||||
| 1000ммХ2О | 2000ммХ2О | 3000ммХ2О | 4000ммХ2О | ||||||||
| 0.01Мпа | 0.02Мпа | 0.03Мпа | 0.04Мпа | ||||||||
| м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||||
| ИУ-ЭГ 100А |
100 (4") | 850 | 9,01 | 2,58 | 8,42 | 4,55 | 7,98 | 6,11 | 7,61 | 8,02 | 10 |
| 1000 | 10,84 | 3,03 | 10,25 | 5,35 | 9,81 | 7,19 | 9,45 | 9,44 | |||
| 1150 | 12,67 | 3,49 | 12,08 | 6,15 | 11,64 | 8,27 | 11,28 | 10,85 | |||
| 1250 | 13,89 | 3,79 | 13,31 | 6,69 | 12,87 | 8,99 | 12,50 | 11,80 | |||
| 1400 | 15,73 | 4,25 | 15,14 | 7,49 | 14,70 | 10,07 | 14,33 | 13,21 | |||
| Модель |
Дя порта (мм) |
Емкость входа (м3/мин) и сила вала (кВ) под различным давлением |
Охлаждать вода |
||||||||
| Скорость рпм |
0.5кгф/км2 | 0.6кгф/км2 | 0.7кгф/км2 | 0.8кгф/км2 | |||||||
| 5000ммХ2О | 6000ммХ2О | 7000ммХ2О | 8000ммХ2О | ||||||||
| 0.05Мпа | 0.06Мпа | 0.07Мпа | 0.08Мпа | ||||||||
| м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||||
| ИУ-ЭГ 100А |
100 (4") | 850 | 7,28 | 10,16 | 7,00 | 12,07 | 6,72 | 13,98 | 10 | ||
| 1000 | 9,12 | 11,95 | 8,83 | 14,20 | 8,55 | 16,45 | 8,31 | 18,70 | |||
| 1150 | 10,95 | 13,75 | 10,67 | 16,33 | 10,39 | 18,92 | 10,14 | 21,51 | |||
| 1250 | 12,17 | 14,94 | 11,89 | 17,75 | 11,61 | 20,57 | 11,36 | 23,38 | |||
| 1400 | 14,00 | 16,73 | 13,72 | 19,88 | 13,44 | 23,03 | 13,20 | 26,18 | |||
Структура основного корпуса воздуходувки
Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. воздуходувка вала
2. давление вакуума сбрасывает клапан
3. задерживающий клапан
4. звукоглушитель входа (с фильтром)
5. звукоглушитель разрядки
6. общественное основание (с крышкой пояса)
7. резиновая гибкого пусковая площадка соединения и удара
8. шкив
9. манометр
10. пояс
11. болты и гайки и другие части соединения
12. мотор
