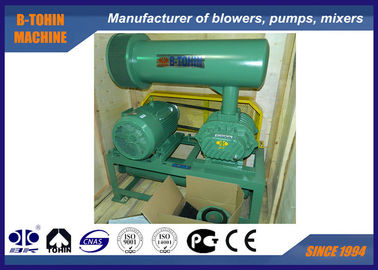

Профессиональный кованый железный трехлобный корневой вентилятор с давлением 10-80 КПА

Профессиональный кованый железный трехлобный корневой вентилятор с давлением 10-80 КПА

Профессиональный кованый железный трехлобный корневой вентилятор с давлением 10-80 КПА
Professional Wrought Iron Three Lobe Roots Blower With Pressure 10-80KPA
Профессиональный кованый железный трехлобный корневой вентилятор с давлением 10-80 КПА
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BK
Сертификация: ISO9001 / ISO14001 / CE
Номер модели: BK5003
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Подлежит обсуждению
Упаковывая детали: случай экспорта стандартный деревянный
Время доставки: 5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию
Условия оплаты: L / C, T / T
Поставка способности: 110 СЕТ / месяц
контакт
Подробное описание продукта
Пропускная способность воздуха: 30,43 - 7,15 м3/мин Имя: Трехлопастный корневой вентилятор
Перепад давления разрядки: 10-80 kpa Мощность двигателя: 5.5-7.5 КВт/11-15 КВт
Основные материалы: чугун Происхождение технологии: США
Охлаженный: на природном воздухе Обратные обороты вентилятора: 850-2000
Напряжение: 380V/400V/415V/440V/по индивидуальности Частота: 50Hz/60Hz
Тип установки:: горизонтальный или вертикальный
Выделить:

Воздуходувка 3 корней лепестка

,

воздуходувка пневматический транспортировать

Прокатный железный дроссель с давлением 10-80 КПА для очистки воды



B-Tohin является профессиональным производителем, который производит кованые железные лобовые корневые вдушки.И у нас есть независимый научно-исследовательский отдел, чтобы разработать и сделать новые продукты в соответствии с клиентами' специальные требования.





Спецификации:



Модель

BK5003

Пропускная способность воздуха

30,43-7,15 м3 / мин.

Дифференциальное давление разряда

10-80 КПА

Скорость вращения

850-2000 оборотов в минуту

Тип двигателя

50,5-7,5 КВт /11-15 КВт

Марка двигателя

Стандарт: двигатель Siemens Beide или Wannan

Мотор Siemens и ABB для вашего выбора

Тип установки

Стандарт: горизонтальный тип.

Вертикальный тип доступен по вашему выбору
Цвет Специализированный стандарт RAL6011

Размер упаковки Приблизительно.

1.8*1.3*2.1м (длина*ширина*высота)





Особенности:

1- спиралеобразные механизмы для бесперебойной работы

2Компактность и гибкость установки дают пользователям больше возможностей.

3Интегральная структура винтера превосходит разделённую структуру, более стабильная в передаче мощности

4Низкий уровень шума и вибрации, компактное и экономичное потребление энергии.

5Подшипниковая структура входа и выхода для гибкости установки.





Схема параметров



Модель Порт Диа Скорость Впускная мощность (м3/мин) и мощность вала (КВт)
0.1кг/см2 0.2 кг/см2 00,3 кгф/см2 00,4 кгф/см2 00,5 кг/см2 00,6 кгф/см2 00,7 кгф/см2 00,8 кг/см2
1000 ммГ2О 2000 ммГ2О 3000 ммГ2О 4000 ммГ2О 5000 ммГ2О 6000 ммГ2О 7000 ммГ2О 8000 ммГ2О
00,01 МПа 00,02 МПа 00,03 МПа 00,04 МПа 00,05 МПа 00,06 МПа 00,07 МПа 00,08 МПа
обороты в минуту м3/мин KW м3/мин KW м3/мин KW м3/мин KW м3/мин KW м3/мин KW м3/мин KW м3/мин KW
BK5003 65 (((2,5") 850 2.67 0.95 2.39 1.58 2.19 2.40 2.01 2.72 1.86 3.31 1.72 3.9
1000 3.25 1.12 2.98 1.85 2.77 2.83 2.60 3.20 2.44 3.89 2.31 4.59
1150 3.84 1.29 3.56 2.13 3.36 3.25 3.18 3.68 3.03 4.48 2.89 5.28 2.76 6.27
1250 4.23 1.40 3.95 2.32 3.75 3.53 3.57 4.00 3.42 4.87 3.28 5.74 3.15 6.81
1350 4.62 1.52 4.34 2.50 4.14 3.82 3.96 4.32 3.81 5.25 3.67 6.19 3.54 7.36 3.43 8.30
1500 5.20 1.69 4.93 2.78 4.72 4.24 4.55 4.80 4.39 5.84 4.26 6.88 4.13 8.17 4.01 9.22
1600 5.59 1.80 5.32 2.97 5.11 4.52 4.94 5.11 4.78 6.23 4.65 7.34 4.52 8.72 4.40 9.83
1750 6.18 1.97 5.91 3.24 5.70 4.95 5.52 5.59 5.37 6.81 5.23 8.03 5.10 9.54 4.99 10.75
1850 6.57 2.08 6.30 3.43 6.09 5.23 5.91 5.91 5.76 7.20 5.62 8.49 5.50 10.08 5.30 11.37
2000 7.15 2.25 6.88 3.71 6.67 5.65 6.50 6.39 6.35 7.78 6.21 9.18 6.08 10.90 5.96 12.29

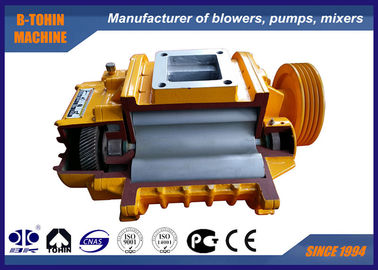

Структура основного корпуса вентилятора


Профессиональный кованый железный трехлобный корневой вентилятор с давлением 10-80 КПА 0





Нет, нет, нет.

Наименование части

Качество.



Нет, нет, нет.

Наименование части

Качество.



Нет, нет, нет.

Наименование части

Качество.

1

Подножие

2



9

Левая крышка

1



17

Нефтяной бак

1

2

Шестоугольный болт

4



10

Круглая булавка

4



18

Оборудование

2

3

Противопылевая уплотнитель

1



11

Корпус

1



19

Ключ

2

4

Двигатель двигателя

1



12

Масляная уплотнитель

4



20

Оксиальный рукав

2

5

Крайний подшипник привода

2



13

Правая крышка

1



21

Подшипник конца редуктора

2

6

Двигательный винт

2



14

Шнур

16



22

Пластина подшипников

2

7

Покрытие пылью

1



15

Дышать

1



23

Регулируемая подставка

несколько

8

Масляный сосок

2



16

Шнур

8



24

Магнитные орехи

1

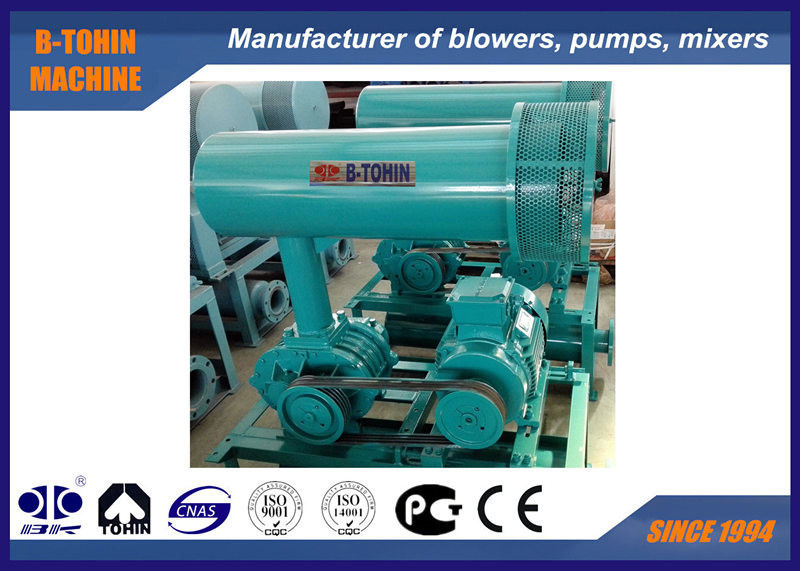

Рисунок сборки пакета вентилятора



Профессиональный кованый железный трехлобный корневой вентилятор с давлением 10-80 КПА 1





Стандартное обеспечение сферы применения



1. голый вал вентилятор

2. рельефный клапан

3. контрольный клапан пластинки (тонкий тип)

4. глушитель входа (с воздушным фильтром)

5. заглушитель разряда

6. общественная база (с покрытием ремня)

7. резиновые гибкие соединения и амортизаторы

8. моторный штурвал

9. давлитель

10В-ремень

11. болты и гайки и другие части соединительных устройств

12. электрический трехфазный двигатель



Размер обзора продукта

Профессиональный кованый железный трехлобный корневой вентилятор с давлением 10-80 КПА 2



BKОриентировочный лист размеров                       Единица: мм
Тип Порт Диа Мощность двигателя А. В. В D Е F G H К М N 0 П Q. 4-M16×h
Вес
(в кг)
BK4005 40 (((1,5") 1.5 ¢4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-М16×300 65
BK4007 50 (((2") 1.555.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-М16×300 92
BK5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-М16×300 171
11 ¢15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-М16×300 204
11 ¢15 489 553
18.5 ¢22 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-М16×300 239
11 ~ 15 428 512
18.5 ¢22 473 557
BK6005 80(3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-М16×300 241
11 ~ 15 458 532
18.5 ¢22 493 567
BK6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-М16×400 290
11 ¢15 410 495
18.5 ¢22 455 540
30 495 580
37 ¢45 560 645
BK6015 150(6") 11 ¢ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-М16×400 380
30 539 636
37 ¢45 563 660
BK7006 100 (((4") 11 ~ 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-М16×400 385
18.5 ¢22 534 608
30 574 648
37 ¢45 636 710
BK7011 150(6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-М16×400 477
18.5 ¢22 457 550
30 497 590
37 ¢45 559 652
BK7018 200(8") 11 ¢45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-М16×400 564
55 628 717
BK8016S 150(6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-М16×400 730
BK8024S 200(8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-М16×400 800
BK9020S 200(8") 30 ¢132 4-М16×400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-М16×400 1300
110 ~ 220 960 1070
BK10027S 300 (((12") 37 ~ 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-М16×400 1600
10 ‰ 220 2210 1890 960 1070
BK10034S 350 (((14") 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-М16×400 1900
Размеры для BK12034 и BK12042 будут поставляться специально.
Стен.dАрт аккeСорри включают:глушитель входа и выхода, ga давленияУГЭ, основной каркас, штурвал вентилятора, двигатель штурвал, бeЭто охранник по ремню.eЛюбовь клапан, проверьте клапан.
Вышеприведенные весы относятся только к стандартным аксессуарам, без двигателя.
