Место происхождения: | Китай |
Фирменное наименование: | BC |
Сертификация: | ISO9001/ISO14001 |
Номер модели: | БК9020 |
Количество мин заказа: | 1 комплект |
---|---|
Цена: | USD 7500-9960 / SET |
Упаковывая детали: | случай экспорта стандартный деревянный |
Время доставки: | 5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
Условия оплаты: | L / C, T / T |
Поставка способности: | 50 комплектов в месяц |
Тип: | Положительное смещение, корни печатает, проветривает транспортировать | Емкость воздуха: | 26.99-81.37м3/мин |
---|---|---|---|
Перепад давления разрядки: | 10-80кпа | Сила мотора: | 15-90КВ |
Скважина разрядки: | ДН250 (10") | охлаждая тип: | Воздух |
Применение:: | Транспортировать газировки, баквашинг, пневматических, приложенный для водоочистки, цемента, расчист | Главные материалы: | литое железо |
Высокий свет: | высокая воздуходувка стиля корней давления,Воздуходувка стиля 3 корней лепестка,высокая воздуходувка корней лепестка давления 3 |

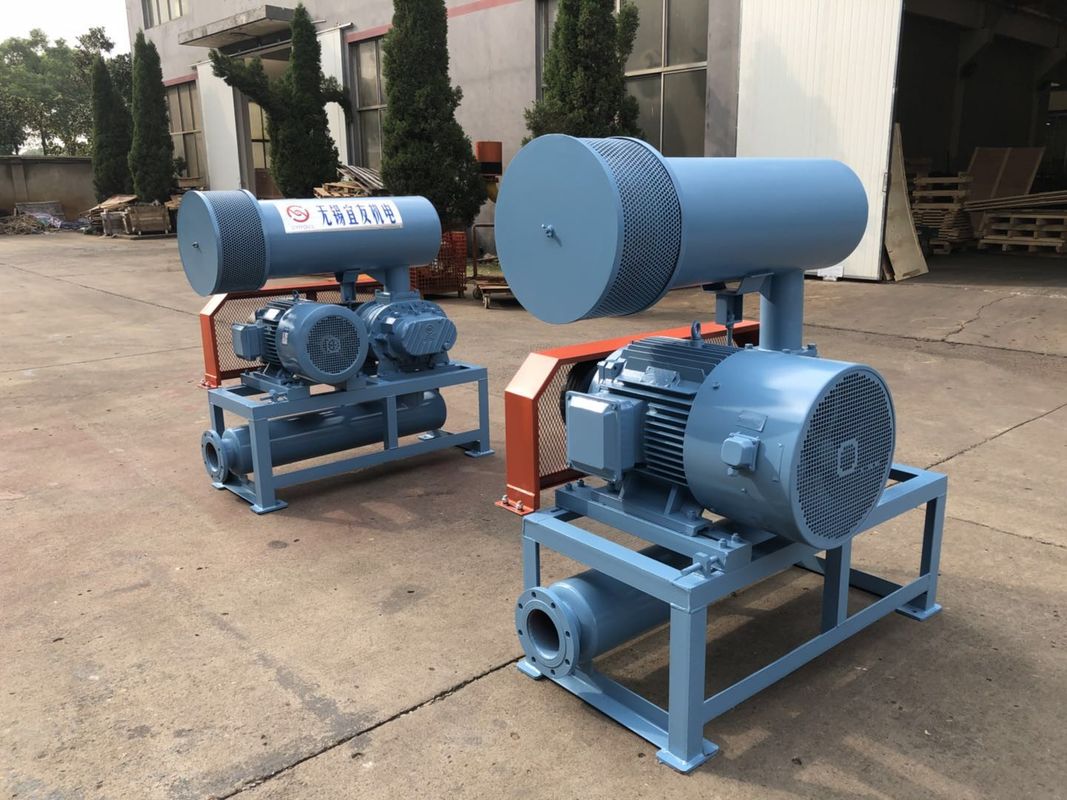

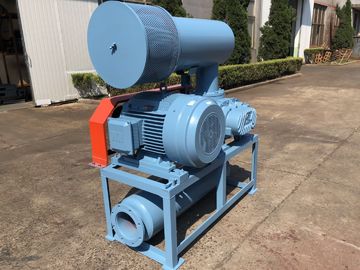

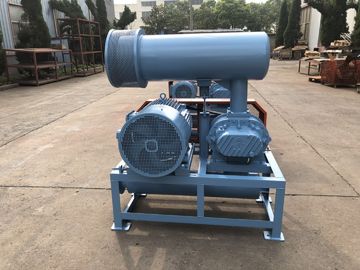

Воздуходувка корней лепестка DN250 3, 15-132KW, воздуходувка воздушного охлаждения 80KPA роторная
ДО РОЖДЕСТВА ХРИСТОВА воздуходувки улучшали полно-адиабатную эффективность так же, как объемную эффективность и обеспечивают чудесный воздух
характеристики емкости vs.pressure.
Модель |
BC9020 |
Емкость воздуха |
26.99-81.37m3/min |
Перепад давления разрядки |
10-80KPA |
Роторная скорость |
700-1500rpm |
Тип мотора |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, мотор частоты также доступный |
Бренд мотора |
Стандарт: Мотор Сименс Beide или Wannan Сименс и мотор ABB для вашего варианта |
Тип установки |
Стандарт: горизонтальный тип. Вертикальный тип доступный для вашего варианта |
Цвет | Подгонянный, стандарт RAL6011 |
N.W. воздуходувки без мотора |
1310 kg |
Пакуя размер приблизительно. |
2.62*1.78*2.45m (length*width*height) |
Особенности:
воздуходувкам 3-лепестка 1.Because не нужен хладоагент воды в пределах поднимая давления 80kpa.
2. Винтовые зубчатые передачи приняты для много более стабилизированного транспортировать.
3. принятием особенного профиля ротора, зазор между роторами можно держать, что был постоянн,
что делает эффективность даже высокий.
4. Точность роторов полно проконтролирована массовым производством на точных машинах NC. К тому же,
роторы почти свободны вибраций в виду того что они динамически сбалансированы в этапе изготовления
уже.
5. Спиральные приурочивая шестерни приняты не только для того чтобы расширить жизнь пользы но также сделать шум более низким.
Лист параметра
Модель | Гаван Dia (MM) |
Скорость | Емкость входа (m3/min) и сила вала (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BC9020 | 250 (10") | 700 | 35,04 | 12,11 | 32,72 | 18,99 | 30,93 | 25,36 | 29,48 | 29,05 |
850 | 43,73 | 14,71 | 41,41 | 23,06 | 39,61 | 30,80 | 38,17 | 35,28 | ||
1000 | 52,41 | 17,30 | 50,10 | 27,12 | 48,30 | 36,23 | 46,85 | 41,50 | ||
1150 | 61,10 | 19,90 | 58,78 | 31,19 | 56,99 | 41,67 | 55,54 | 47,73 | ||
1250 | 66,89 | 21,63 | 64,58 | 33,90 | 62,78 | 45,29 | 61,33 | 51,88 | ||
1400 | 75,58 | 24,22 | 73,26 | 37,97 | 71,47 | 50,73 | 70,02 | 58,10 | ||
1500 | 81,37 | 25,95 | 79,05 | 40,69 | 77,26 | 54,35 | 75,81 | 62,25 |
Модель | Гаван Dia (MM) |
Скорость | Емкость входа (m3/min) и сила вала (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BC9020 | 250 (10") | 700 | 28,15 | 35,91 | 26,99 | 42,76 | ||||
850 | 36,83 | 43,60 | 35,68 | 51,93 | ||||||
1000 | 45,52 | 51,30 | 44,36 | 61,09 | 43,26 | 70,89 | 42,28 | 80,68 | ||
1150 | 54,21 | 58,99 | 53,05 | 70,26 | 51,95 | 81,52 | 50,97 | 92,79 | ||
1250 | 60,00 | 64,12 | 58,84 | 76,37 | 57,74 | 88,61 | 56,76 | 100,86 | ||
1400 | 68,69 | 71,81 | 67,53 | 85,53 | 66,43 | 99,24 | 65,44 | 112,96 | ||
1500 | 74,48 | 76,94 | 73,32 | 91,64 | 72,22 | 106,33 | 71,24 | 121,03 |
Структура основного корпуса воздуходувки
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
1 |
Подбетонка |
2 |
|
9 |
Крышка левого конца |
1 |
|
17 |
Масляный бак |
1 |
2 |
Болт шестиугольника |
4 |
|
10 |
Круглый штырь |
4 |
|
18 |
Шестерня |
2 |
3 |
Уплотнение Antidust |
1 |
|
11 |
Кожух |
1 |
|
19 |
Ключ |
2 |
4 |
Турбинка привода |
1 |
|
12 |
Уплотнение масла |
4 |
|
20 |
Осевой рукав |
2 |
5 |
Подшипник |
2 |
|
13 |
Крышка правого конца |
1 |
|
21 |
Подшипник |
2 |
6 |
Управляемая турбинка |
2 |
|
14 |
Болт |
16 |
|
22 |
Плита подшипника |
2 |
7 |
Чашка пыли |
1 |
|
15 |
Суфлер |
1 |
|
23 |
Регулируемая пусковая площадка |
несколько |
8 |
Ниппель тавота |
2 |
|
16 |
Болт |
8 |
|
24 |
Магнитная гайка |
1 |
Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. обнаженная воздуходувка вала
2. давление сбросить клапан
3. задерживающий клапан вафли (тонкий тип)
4. звукоглушитель входа (с воздушным фильтром)
5. звукоглушитель выхода
6. общественное основание (с крышкой пояса)
7. резиновая гибкого пусковая площадка соединения и удара
8. шкив мотора
9. метр давления
10. V-пояс
11. болты и гайки и другие части соединения
12. электрический двигатель
