Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001/CE |
| Номер модели: | BK9030 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | случай экспорта стандартный деревянный |
| Время доставки: | 5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
| Условия оплаты: | L / C, T / T |
| Поставка способности: | 50 комплектов в месяц |
| Тип: | Положительное смещение, корни печатает, проветривает транспортировать | Емкость воздуха: | 43.44-122.58м3/мин |
|---|---|---|---|
| Перепад давления разрядки: | 10-60КПА | Сила мотора: | 22-160КВ |
| Скважина разрядки: | ДН300 (12") | охлаждая тип: | Воздух |
| Применение:: | Транспортировать газировки, баквашинг, пневматических, приложенный для водоочистки, цемента, расчист | Главные материалы: | литое железо |
| Высокий свет: | высокая воздуходувка 22kw корней давления,высокая воздуходувка 160kw корней давления,давление воздуходувки корней высокое |
||

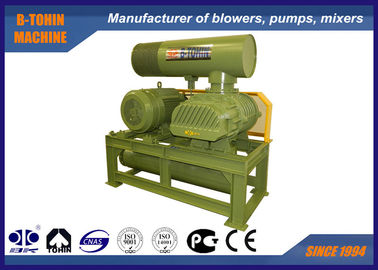

Воздуходувка корней лепестка воздушного охлаждения 3, 22-160КВ, воздуходувка воздуха большой емкости
Воздуходувка корней 3-лезвия БК9030 широко использована для системы пневматический транспортировать, в много видов индустрий как фарфор, строительные материалы, бумажный делать, плавить, сила, нефть, химикат, ткани, аквакультура, очистка сточных вод, еда, етк.
Она может соответствовать вертикальному типу или горизонтальному типу звукоглушителя, или соответствуйте изолятору шума для того чтобы достигнуть самого лучшего результата понижать шум.
Спецификации:
|
Модель |
БК9030 |
|
Емкость воздуха |
43.44-122.58м3/мин |
|
Перепад давления разрядки |
10-60КПА |
|
Роторная скорость |
700-1500рпм |
|
Тип мотора |
22КВ-160КВ 380/400/415/440В, 3ПХАСЭС, 50/60ХЗ, мотор частоты также доступный |
|
Бренд мотора |
Стандарт: Мотор Сименса Бэйде или Ваннан Сименс и мотор АББ для вашего варианта |
|
Тип установки |
Стандарт: горизонтальный тип. Вертикальный тип доступный для вашего варианта |
| Цвет | Подгонянный, стандарт РАЛ6011 |
|
Н.В. воздуходувки без мотора |
1550 кг |
|
Размер упаковки приблизительно. |
2.62*1.78*2.5м (лентх*видтх*хайгхт) |
Особенности:
1. С оборудованными звукоглушителями входа и выхода, шум воздуходувки низок.
2. оптимизированная кривая ротора принята для того чтобы улучшить эффективность воздуходувки.
3. выведенные наружу чистый воздух и тавот свободно.
4. технология КАД/КАМ: Ротор турбинки, кожух, ендплате и другие ключевые компоненты сделаны мимо
цифровая обработка.
5. хорошее возникновение: Машина оптимизированного дизайна, приятной формы и компактной текстуры.
Лист параметра
| Модель | Дя порта (ММ) |
Скорость | Емкость входа (м3/мин) и сила вала (КВ) | |||||||
| 0.1кгф/км2 | 0.2кгф/км2 | 0.3кгф/км2 | 0.4кгф/км2 | |||||||
| 1000ммХ2О | 2000ммХ2О | 3000ммХ2О | 4000ммХ2О | |||||||
| 0.01Мпа | 0.02Мпа | 0.03Мпа | 0.04Мпа | |||||||
| рпм | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||
| БК9030 | 300 (12") | 700 | 53,08 | 17,01 | 49,78 | 27,48 | 47,35 | 37,12 | 45,26 | 42,77 |
| 850 | 66,11 | 20,66 | 62,81 | 33,37 | 60,38 | 45,07 | 58,30 | 51,93 | ||
| 1000 | 79,15 | 24,30 | 75,84 | 39,25 | 73,41 | 53,03 | 71,33 | 61,10 | ||
| 1150 | 92,18 | 27,95 | 88,88 | 45,14 | 86,44 | 60,98 | 84,36 | 70,26 | ||
| 1250 | 100,87 | 30,38 | 97,56 | 49,07 | 95,13 | 66,29 | 93,05 | 76,37 | ||
| 1400 | 113,90 | 34,02 | 110,60 | 54,96 | 108,16 | 74,24 | 106,08 | 85,53 | ||
| 1500 | 122,58 | 36,45 | 119,28 | 58,88 | 116,85 | 79,54 | 114,77 | 91,64 | ||
| Модель | Дя порта (ММ) |
Скорость | Емкость входа (м3/мин) и сила вала (КВ) | |||||||
| 0.5кгф/км2 | 0.6кгф/км2 | 0.7кгф/км2 | 0.8кгф/км2 | |||||||
| 5000ммХ2О | 6000ммХ2О | 7000ммХ2О | 8000ммХ2О | |||||||
| 0.05Мпа | 0.06Мпа | 0.07Мпа | 0.08Мпа | |||||||
| рпм | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||
| БК9030 | 300 (12") | 700 | 43,44 | 53,05 | ||||||
| 850 | 56,47 | 64,42 | ||||||||
| 1000 | 69,50 | 75,79 | 67,85 | 90,49 | ||||||
| 1150 | 82,53 | 87,16 | 80,88 | 104,06 | ||||||
| 1250 | 91,22 | 94,74 | 89,57 | 113,11 | ||||||
| 1400 | 104,25 | 106,11 | 102,60 | 126,68 | ||||||
| 1500 | 112,94 | 113,69 | 111,29 | 135,73 | ||||||
Структура основного корпуса воздуходувки
|
Нет. |
Имя части |
Кты. |
|
Нет. |
Имя части |
Кты. |
|
Нет. |
Имя части |
Кты. |
|
1 |
Подбетонка |
2 |
|
9 |
Крышка левого конца |
1 |
|
17 |
Масляный бак |
1 |
|
2 |
Болт шестиугольника |
4 |
|
10 |
Круглый штырь |
4 |
|
18 |
Шестерня |
2 |
|
3 |
Уплотнение пыли |
1 |
|
11 |
Покрывать |
1 |
|
19 |
Ключ |
2 |
|
4 |
Управляйте турбинкой |
1 |
|
12 |
Уплотнение масла |
4 |
|
20 |
Осевой рукав |
2 |
|
5 |
Носить |
2 |
|
13 |
Крышка правого конца |
1 |
|
21 |
Носить |
2 |
|
6 |
Управляемая турбинка |
2 |
|
14 |
Болт |
16 |
|
22 |
Плита подшипника |
2 |
|
7 |
Чашка пыли |
1 |
|
15 |
Суфлер |
1 |
|
23 |
Регулируемая пусковая площадка |
несколько |
|
8 |
Ниппель тавота |
2 |
|
16 |
Болт |
8 |
|
24 |
Магнитная гайка |
1 |
Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. обнаженная воздуходувка вала
2. давление сбрасывает клапан
3. задерживающий клапан вафли (тонкий тип)
4. звукоглушитель входа (с воздушным фильтром)
5. звукоглушитель выхода
6. публика низкопробная (с крышкой пояса)
7. резиновая гибкого пусковая площадка соединения и удара
8. шкив мотора
9. метр И-60 давления
10. В-пояс
11. болты и гайки и другие части соединения
12. электрический двигатель
