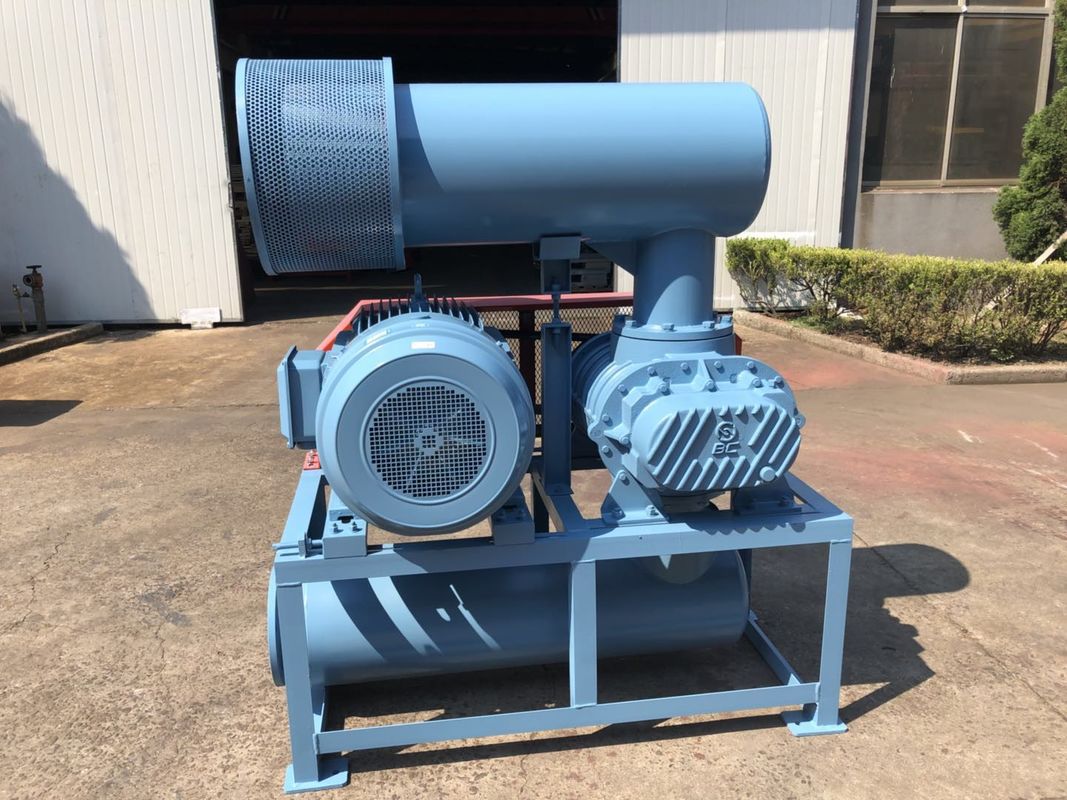

Воздухоохлаждаемый трехлопастной воздуходувка роторного типа для цемента 37-220 кВт, повышенная производительность

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	BK
Сертификация:	ISO9001/ISO14001/CE
Номер модели:	BK9030S

Оплата и доставка Условия:

Количество мин заказа:	1 набор
Цена:	Подлежит обсуждению
Упаковывая детали:	Экспортный стандартный деревянный ящик
Время доставки:	5 до 20 рабочих дней, зависят от количества заказа и спецификации
Условия оплаты:	L/C, T/T
Поставка способности:	50 комплектов в месяц

контакт

Подробное описание продукта

Тип:	Положительное смещение, тип корней, воздушная транспортировка	Пропускная способность воздуха:	71.52-116.5 м3/мин
Перепад давления разрядки:	10-80KPA	Мощность двигателя:	37-220KW
Выпускные отверстия:	DN250 ((10 ¢)	Тип охлаждения:	Воздух
Применение::	Вентиляция, обратная промывка, пневматическая транспортировка, применяется для очистки воды, цемента	Основные материалы:	Литовое железо
Выделить:	воздуходувка стиля корней воздушного охлаждения , корни цемента печатают воздуходувку , высокий тип воздуходувка корней давления

Воздухоохлаждающий трехлопастной роторный воздуходув, воздуходувка большей производительности, 37-220 кВт

Трехлопастной роторный воздуходув BK9030 широко используется для пневматических транспортных систем во многих отраслях промышленности, таких как фарфор, строительные материалы, производство бумаги, металлургия, энергетика, нефть, химия, текстиль, аквакультура, очистка сточных вод, пищевая промышленность и т. д.

Он может сочетаться с вертикальным или горизонтальным глушителем, или с шумоизолятором для достижения наилучшего результата снижения шума.

Технические характеристики:

Модель	BK9030S
Производительность по воздуху	71,52-116,50 м³/мин
Дифференциальное давление на выходе	10-80 кПа
Скорость вращения 850	850-1500 об/мин
Тип двигателя	37 кВт-220 кВт 380/400/415/440 В, 3 ФАЗЫ, 50/60 Гц, также доступен частотный двигатель
Марка двигателя	Стандарт: двигатель Siemens Beide или Wannan Двигатель Siemens и ABB на ваш выбор
Тип установки	Стандарт: горизонтальный тип. Вертикальный тип доступен по вашему выбору
Цвет	По индивидуальному заказу, стандарт RAL6011
Вес воздуходувки без двигателя	1300 кг
Размер упаковки Прибл.	2,621,782,5 м (длинаширинавысота)

Особенности:

1. С установленными входным и выходным глушителями шум воздуходувки низкий.

2. Оптимизированная кривая ротора используется для повышения эффективности воздуходувки.

3. Выход чистого воздуха и отсутствие смазки.

4. Технология CAD/CAM: рабочее колесо, корпус, торцевая пластина и другие ключевые компоненты изготавливаются с помощью

цифровой обработки.

5. Хороший внешний вид: машина имеет оптимизированную конструкцию, приятную форму и компактную структуру.

Таблица параметров

Модель	Диаметр порта (мм)	Скорость	Входная производительность (м3/мин) и мощность на валу (кВт)
			0,1 кгс/см2		0,2 кгс/см2		0,3 кгс/см2		0,4 кгс/см2		0,5 кгс/см2		0,6 кгс/см2		0,7 кгс/см2		0,8 кгс/см2
			1000 мм вод. ст.		2000 мм вод. ст.		3000 мм вод. ст.		4000 мм вод. ст.		5000 мм вод. ст.		6000 мм вод. ст.		7000 мм вод. ст.		8000 мм вод. ст.
			0,01 МПа		0,02 МПа		0,03 МПа		0,04 МПа		0,05 МПа		0,06 МПа		0,07 МПа		0,08 МПа
		об/мин	м3/мин	кВт	м3/мин	кВт	м3/мин	кВт	м3/мин	кВт	м3/мин	кВт	м3/мин	кВт	м3/мин	кВт	м3/мин	кВт
BK9030S	250 (10")	850	63,04	31,99	60,19	40,17	58,00	48,36	56,16	56,54	54,53	64,73	53,06	72,91
		1000	75,38	37,63	72,53	47,26	70,34	56,89	68,50	66,52	66,87	76,15	65,40	85,78	64,05	95,41	62,8	105,0
		1150	87,72	43,27	84,87	54,35	82,68	65,42	80,84	76,50	79,21	87,57	77,74	98,65	76,39	109,7	75,14	120,8
		1250	95,95	47,04	93,09	59,08	90,91	71,11	89,06	83,15	87,44	95,19	85,97	107,2	84,62	119,3	83,36	131,3
		1400	108,3	52,68	105,4	66,16	103,2	79,65	101,4	93,13	99,78	106,6	98,31	117,6	96,96	133,6	95,7	147,1
		1500	116,5	56,45	113,7	70,89	111,5	85,34	109,6	99,78	108,0	114,2	106,5	128,70	105,20	143,10	109,3	157,6

Конструкция основного корпуса воздуходувки

Воздухоохлаждаемый трехлопастной воздуходувка роторного типа для цемента 37-220 кВт, повышенная производительность 0

№	Название детали	Кол-во	№	Название детали	Кол-во	№	Название детали	Кол-во
1	Основание	2	9	Левая торцевая крышка	1	17	Масляный бак	1
2	Шестигранный болт	4	10	Круглый штифт	4	18	Шестерня	2
3	Пылезащитное уплотнение	1	11	Корпус	1	19	Шпонка	2
4	Ведущее рабочее колесо	1	12	Сальник	4	20	Осевая втулка	2
5	Подшипник	2	13	Правая торцевая крышка	1	21	Подшипник	2
6	Ведомое рабочее колесо	2	14	Болт	16	22	Опорная пластина	2
7	Пылезащитная чашка	1	15	Сапун	1	23	Регулируемая прокладка	несколько
8	Масленка	2	16	Болт	8	24	Магнитная гайка	1
