Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001/CE |
| Номер модели: | BK6005 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | случай экспорта стандартный деревянный |
| Время доставки: | 5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
| Условия оплаты: | L / C, T / T |
| Поставка способности: | 100 комплектов в месяц |
| Емкость воздуха: | 4.58-12.74м3/мин | Перепад давления разрядки: | 10-80кпа |
|---|---|---|---|
| Сила мотора: | 2.2-22КВ | Скважина разрядки: | ДН80 (3") |
| охлаждая тип: | Воздух | Применение:: | Транспортировать газировки, баквашинг, пневматических, приложенный для водоочистки, цемента, расчист |
| Подшипник: | НСК, фороптион СКФ | Цвет: | стандартное РАЛ6011, или подгонянный |
| Высокий свет: | воздуходувка лепестка высокого давления роторная,воздуходувка корней давления роторного лепестка высокая,NSK нося высокую воздуходувку корней давления |
||

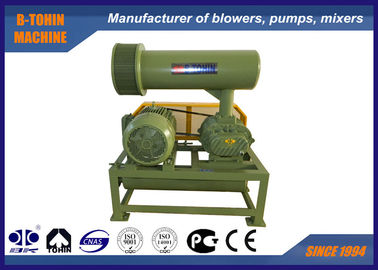

Воздуходувка корней лепестка газировки 3, роторная воздуходувка, 10KPA - 80KPA, воздуходувка воздуха
О BK
Воздуходувка корней BK вид продукта конструированный и изготовленный согласно национальным стандартам.
Этот тип воздуходувка получает широкое применение в обработке сточной воды используемой как areator.
Спецификации:
|
Модель |
BK6005 |
|
Емкость воздуха |
3.84-12.74m3/min |
|
Перепад давления разрядки |
10-50KPA |
|
Роторная скорость |
850-1800rpm |
|
Тип мотора |
2.2KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Бренд мотора |
Стандарт: Мотор Сименс Beide или Wannan Сименс и мотор ABB для вашего варианта |
|
Тип установки |
Стандарт: горизонтальный тип. Вертикальный тип доступный для вашего варианта |
|
N.W. воздуходувки без мотора |
241 kg |
|
Пакуя размер приблизительно. |
1.5*1.05*1.75m (length*width*height) |
Особенности:
1. спиральный тип шестерни времени для ровной деятельности
2. компакт, гибкость в установке дает потребителям больше выборов.
3. объединенная структура турбинки и вала для избежания недостатков разделенной структуры
4. Установлены уплотнения масла SKF сделанные из резины fluoro с хорошим сопротивлением носки и высокотемпературным сопротивлением.
5. Низкая вибрация и небольшое энергопотребление.
Лист параметра
| Модель | Гаван Dia (MM) |
Скорость | Емкость входа (m3/min) и сила вала (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK6005 | 80 (3") | 850 | 5,44 | 1,69 | 4,97 | 3,01 | 4,63 | 3,98 | 4,33 | 4,97 |
| 1000 | 6,59 | 1,99 | 6,13 | 3,54 | 5,78 | 4,69 | 5,48 | 5,85 | ||
| 1150 | 7,74 | 2,29 | 7,28 | 4,08 | 6,93 | 5,39 | 6,63 | 6,72 | ||
| 1250 | 8,51 | 2,49 | 8,05 | 4,43 | 7,70 | 5,86 | 7,40 | 7,31 | ||
| 1400 | 9,66 | 2,79 | 9,20 | 4,96 | 8,86 | 6,56 | 8,56 | 8,19 | ||
| 1500 | 10,43 | 2,98 | 9,97 | 5,32 | 9,63 | 7,03 | 9,33 | 8,77 | ||
| 1650 | 11,59 | 3,28 | 11,12 | 5,85 | 10,78 | 7,73 | 10,48 | 9,65 | ||
| 1800 | 12,74 | 3,58 | 12,28 | 6,38 | 11,93 | 8,44 | 11,63 | 10,53 | ||
| Модель | Гаван Dia (MM) |
Скорость | Емкость входа (m3/min) и сила вала (KW) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK6005 | 80 (3") | 850 | 4,07 | 6,12 | 3,84 | 7,28 | ||||
| 1000 | 5,23 | 7,20 | 5,00 | 8,56 | 4,77 | 9,65 | 4,58 | 10,94 | ||
| 1150 | 6,38 | 8,28 | 6,15 | 9,84 | 5,93 | 11,09 | 5,74 | 12,59 | ||
| 1250 | 7,15 | 9,01 | 6,92 | 10,70 | 6,70 | 12,06 | 6,50 | 13,68 | ||
| 1400 | 8,30 | 10,09 | 8,07 | 11,98 | 7,85 | 13,51 | 7,66 | 15,32 | ||
| 1500 | 9,07 | 10,81 | 8,84 | 12,84 | 8,62 | 14,47 | 8,43 | 16,42 | ||
| 1650 | 10,23 | 11,89 | 9,99 | 14,12 | 9,77 | 15,92 | 9,58 | 18,06 | ||
| 1800 | 11,38 | 12,97 | 11,15 | 15,41 | 10,92 | 17,36 | 10,73 | 19 | ||
Структура основного корпуса воздуходувки
|
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
|
1 |
Подбетонка |
2 |
|
9 |
Крышка левого конца |
1 |
|
17 |
Масляный бак |
1 |
|
2 |
Болт шестиугольника |
4 |
|
10 |
Круглый штырь |
4 |
|
18 |
Шестерня |
2 |
|
3 |
Уплотнение Antidust |
1 |
|
11 |
Кожух |
1 |
|
19 |
Ключ |
2 |
|
4 |
Турбинка привода |
1 |
|
12 |
Уплотнение масла |
4 |
|
20 |
Осевой рукав |
2 |
|
5 |
Подшипник |
2 |
|
13 |
Крышка правого конца |
1 |
|
21 |
Подшипник |
2 |
|
6 |
Управляемая турбинка |
2 |
|
14 |
Болт |
16 |
|
22 |
Плита подшипника |
2 |
|
7 |
Чашка пыли |
1 |
|
15 |
Суфлер |
1 |
|
23 |
Регулируемая пусковая площадка |
несколько |
|
8 |
Ниппель тавота |
2 |
|
16 |
Болт |
8 |
|
24 |
Магнитная гайка |
1 |
Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. основной корпус воздуходувки
2. давление сбросить клапан
3. задерживающий клапан
4. шумоглушитель входа (с воздушным фильтром)
5. шумоглушитель разрядки
6. общественное основание (с крышкой пояса)
7. резиновая гибкого пусковая площадка соединения и удара
8. шкив мотора
9. манометр
10. V-пояс
11. болты и гайки и другие части соединения
12. электрический двигатель
