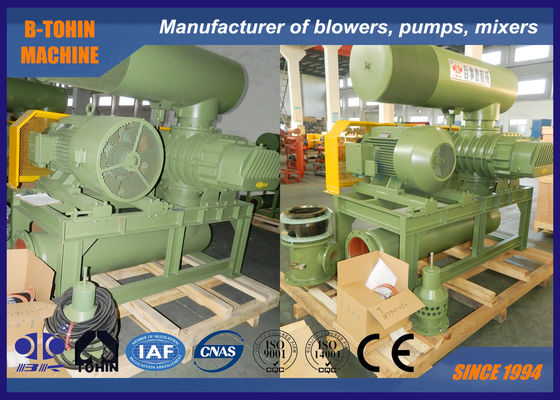

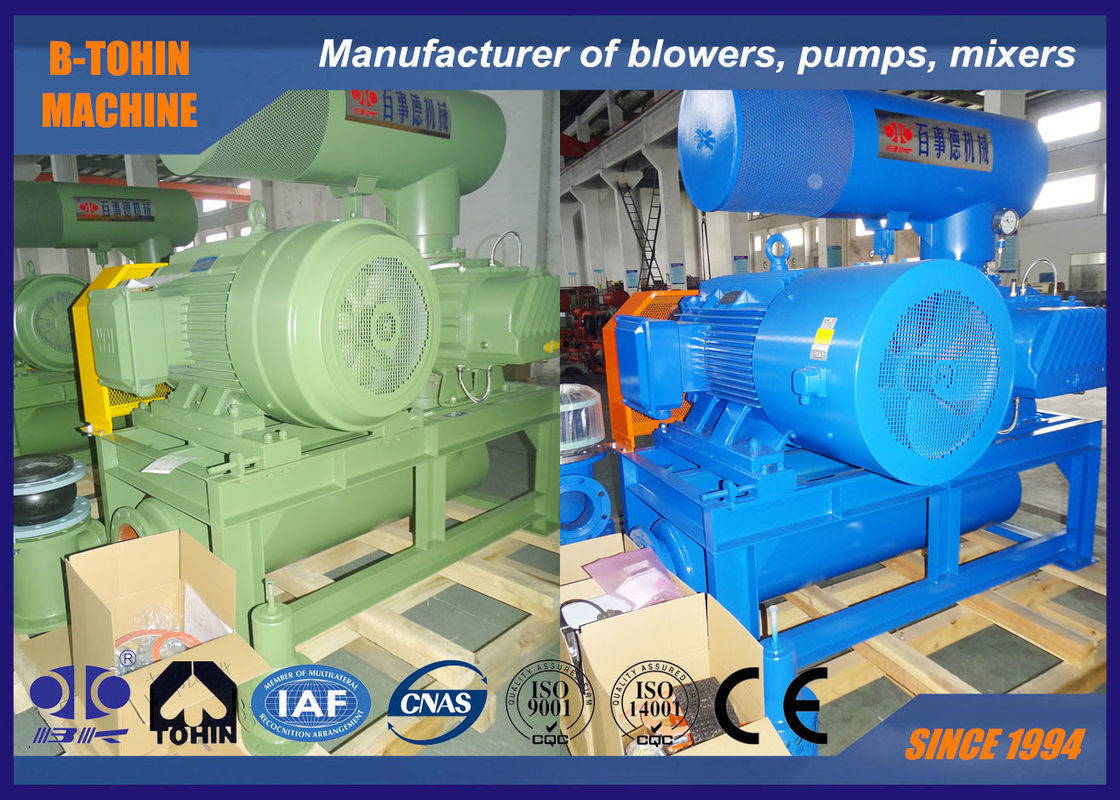

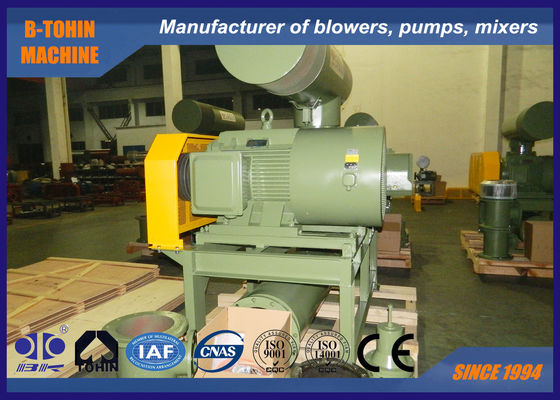

DN200 BKW9020S Водоохлаждаемый трехлобный корнепродуватель

DN200 BKW9020S Водоохлаждаемый трехлобный корнепродуватель

DN200 BKW9020S Водоохлаждаемый трехлобный корнепродуватель
DN200 BKW9020S Water Cooled Three Lobe Roots Blower
DN200 BKW9020S Водоохлаждаемый трехлобный корнепродуватель
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BK
Сертификация: ISO9001 / ISO14001/CE
Номер модели: BKW9020S
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: USD 10600- USD16600
Упаковывая детали: Случай экспорта деревянный
Время доставки: 50 дней работы
Условия оплаты: Л/К, Т/Т
Поставка способности: 30 наборов в месяц
контакт
Подробное описание продукта
Имя: Трехлопастный корневой вентилятор Расход воздуха: 400,72 м3/мин-73,32 м3/мин
Давление: 60-100KPA Тип охлаждения: Вода
размер розетки: DN200(8") Обратные обороты вентилятора: 1000-1500
Напряжение и частота: 380/400/415/440В, 3 фазы, 50/60Гц Приложение: очистка сточных вод
Тип установки:: Горизонтальный или вертикальный упаковка: деревянный ящик
Выделить:

Воздуходувка 3 корней лепестка

,

воздуходувка лепестка корней 80Kpa

,

воздуходувка лепестка корней 280kw



О BKW9020S
Роторный воздуходувка BKW9020 унаследовала большинство компонентов от BK9020, в ней используется водяное охлаждение крышки подшипника, что снижает температуру подшипника во время работы и продлевает срок службы. Размер ее отверстия DN250, что позволяет генерировать большую производительность, подходящую для использования на цементных заводах и электростанциях.


Технические характеристики:

Модель BKW9020S
Производительность по воздуху 40,72 м³/мин - 73,32 м³/мин
Дифференциальное давление нагнетания 0,6-1,0 кгс/см²
Скорость вращения 1000 об/мин - 1500 об/мин
Тип двигателя 30 кВт - 132 кВт
380/400/415/440 В, 3 ФАЗЫ, 50/60 Гц
Тип установки Стандарт: горизонтальный тип.
Вертикальный тип доступен по вашему выбору
Вес воздуходувки без двигателя 800 кг
Приблизительный размер упаковки. 2,62*1,78*2,60 м (длина*ширина*высота)
Особенности 1. Косозубые шестерни для плавной работы
2. Компактность, гибкость в установке предоставляют пользователям больше возможностей.
3. Цельная конструкция рабочего колеса и вала для более стабильной и плавной работы
4. Использование импортных маслосъемных уплотнений из фторкаучука с высокой износостойкостью и термостойкостью.
5. Низкий уровень шума, низкая вибрация и энергопотребление.



Параметры


Тип Диаметр порта Скорость Расход воздуха на входе (м³/мин) и мощность на валу (кВт) при различных условиях Охлаждающая вода
60 кПа 70 кПа 80 кПа 90 кПа 100 кПа
об/мин м³/мин кВт м³/мин кВт м³/мин кВт м³/мин кВт м³/мин кВт л/мин
BKW9020S 200 (8 дюймов) 1000 44,70 59,00 43,60 65,83 42,58 72,66 41,62 79,49 40,72 86,33 15
1050 47,61 61,95 46,52 69,12 45,50 76,29 44,54 83,47 43,64 90,64
1150 53,50 66,49 52,57 74,19 51,71 81,89 50,90 89,59 50,13 97,29
1250 59,17 72,27 58,24 80,64 57,37 89,01 56,05 109,1 64,28 118,4
1400 67,66 80,94 66,73 90,32 65,86 99,69 65,05 109,1 64,28 118,4
1500 73,32 86,72 72,39 96,77 71,52 106,8 70,71 116,9 69,94 126,9

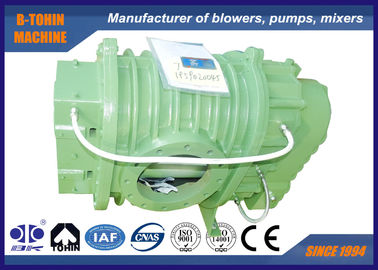

Описание деталей воздуходувки:



Корпус Из чугуна HT200
Принята бесшовная конструкция для повышения эффективности, обработка на станке с ЧПУ с высокой точностью за один проход

Ротор (вал и рабочее колесо) Из чугуна QT500
Рабочее колесо и вал отливаются как единое целое.
Обработка на продольно-фрезерном станке с ЧПУ для достижения высокой точности
Подшипник со стороны шестерен Из GCr15
Подшипник NSK, двухрядный радиально-упорный шарикоподшипник, способен выдерживать осевую нагрузку
Подшипник со стороны привода Из GCr15
Подшипник NSK, цилиндрический роликоподшипник
Шестерня Из 20CrMnTi
Коническая конструкция для более плавной работы
Маслосъемное уплотнение Из фторкаучука
выдерживает высокую температуру и имеет более длительный срок службы.


Принцип работы

Роторный воздуходувка является объемным компрессором и выдает фиксированное количество воздуха пропорционально скорости вращения. При каждом обороте два кулачка завершают три цикла всасывания и выталкивания воздуха. По сравнению с двухлопастным воздуходувкой, он имеет меньше пульсаций воздуха, меньшие изменения нагрузки, более высокую прочность, более низкий уровень шума и вибрации.

Два параллельных вала имеют по три кулачка, все кулачки имеют небольшой зазор друг с другом и с внутренней поверхностью корпуса. При каждом вращении кулачка определенное количество воздуха всасывается на входе и переносится от внутренней поверхности корпуса к выпускному порту воздуходувки.

Два вала вращаются с помощью зубчатых колес, между кулачками нет контакта, поэтому их можно вращать на высокой скорости без смазки внутри. Он обладает следующими характеристиками: простая конструкция; плавная работа; хорошая стабильность производительности. Он широко применяется в различных отраслях промышленности.



Охлаждающая вода:



Требуется чистая вода без посторонних примесей.

Температура воды должна быть ниже 40 °C.



тег:

Воздуходувка 3 корней лепестка,

воздуходувка пневматический транспортировать,

укореняет воздуходувку лепестка
