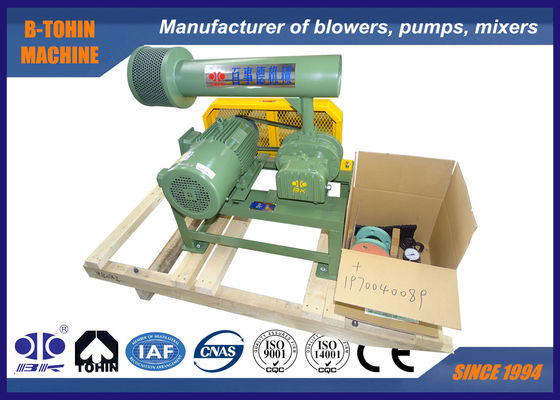

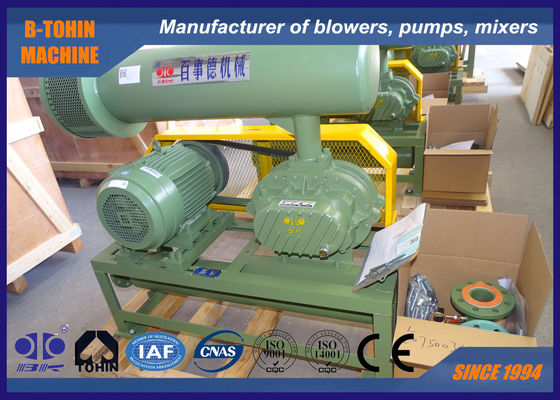

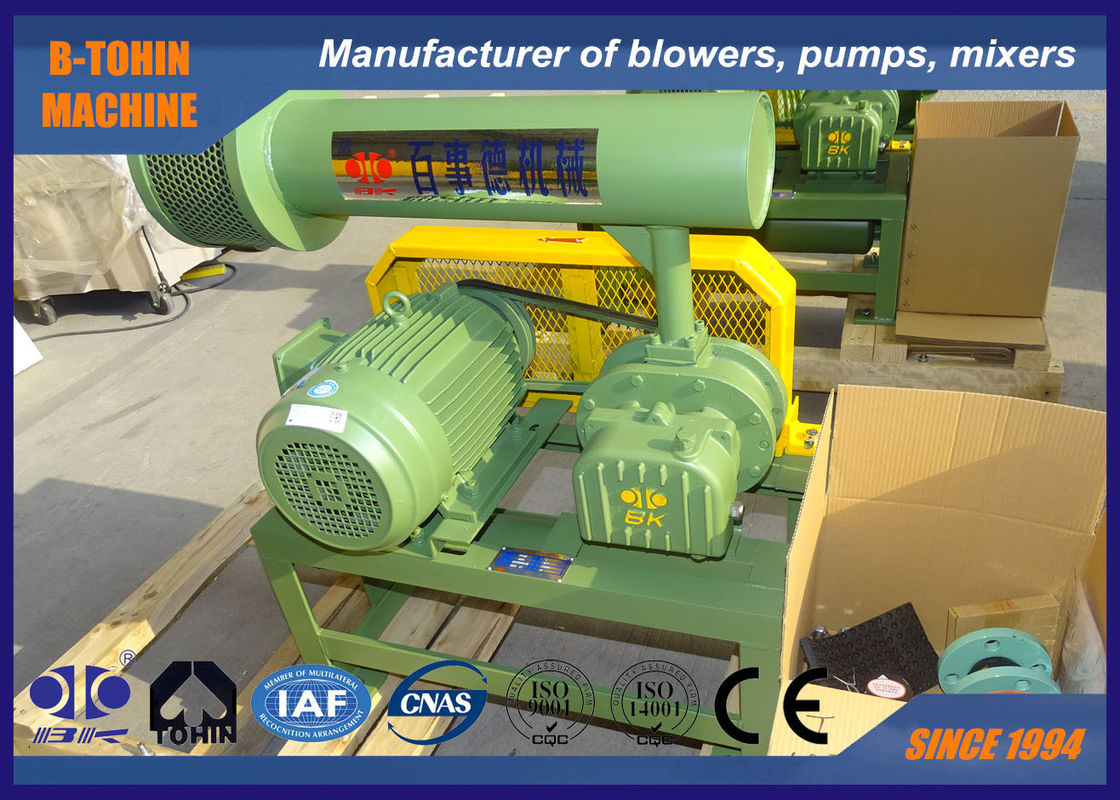

Положительный трехлобный корневой вентилятор, давление 10-80KPA, вращающаяся скорость 700-1500rpm
Корневой вентилятор широко используется в электроэнергетике, нефти, сталелитейной промышленности, ароматизации, пищевых продуктах, производстве кислорода, спиннинге,
вакуумная упаковка, производство бумаги, аквакультура, очистка сточных вод, пневматическая транспортировка и т.д.
Спецификации:
|
Модель
|
BK8016S
|
|
Пропускная способность воздуха
|
15.21-47.14м3/мин
|
|
Дифференциальное давление разряда
|
10-80 КПА
|
|
Скорость вращения
|
700-1500 оборотов в минуту
|
|
Тип двигателя
|
30-90 кВт
380/400/415/440V, 3PHASES, 50/60HZ, частотный мотор также доступен
|
|
Марка двигателя
|
Стандарт: двигатель Siemens Beide или Wannan
Мотор Siemens и ABB для вашего выбора
|
|
Тип установки
|
Стандарт: горизонтальный тип
Вертикальный тип доступен по вашему выбору
|
| Цвет |
Специализированный стандарт RAL6011 |
|
N.W. вентилятора без двигателя
|
730 кг
|
|
Размер упаковки Приблизительно.
|
2.1*1.5*2.35 (длина*ширина*высота)
|
Особенности:
1- спиралеобразные механизмы для бесперебойной работы
2Компактность и гибкость установки дают пользователям больше возможностей.
3. Принять интегральную структуру винтовки, более стабильной в работе.
4Принять импортные масляные уплотнители, изготовленные из фторной резины, которая обладает хорошей износостойкостью и высокой температурой.
5Небольшие вибрации и экономичное потребление энергии.
Схема параметров
| Модель |
Порт Диа. |
Скорость |
Впускная мощность (м3/мин) и мощность вала (КВт) |
| 0.1кг/см2 |
0.2 кг/см2 |
00,3 кгф/см2 |
00,4 кгф/см2 |
00,5 кг/см2 |
00,6 кгф/см2 |
00,7 кгф/см2 |
00,8 кг/см2 |
| 1000 ммГ2О |
2000 ммГ2О |
3000 ммГ2О |
4000 ммГ2О |
5000 ммГ2О |
6000 ммГ2О |
7000 ммГ2О |
8000 ммГ2О |
| 00,01 МПа |
00,02 МПа |
00,03 МПа |
00,04 МПа |
00,05 МПа |
00,06 МПа |
00,07 МПа |
00,08 МПа |
| обороты в минуту |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
| BK8016S |
150(6") |
700 |
20.17 |
11.16 |
18.75 |
13.93 |
17.67 |
16.69 |
16.75 |
19.45 |
15.94 |
22.21 |
15.21 |
24.98 |
|
|
|
|
| 850 |
25.23 |
13.55 |
23.81 |
16.91 |
22.72 |
20.26 |
21.81 |
23.62 |
21.00 |
26.97 |
20.27 |
30.33 |
19.59 |
33.68 |
|
|
| 1000 |
30.29 |
15.95 |
28.87 |
19.89 |
27.78 |
23.84 |
26.86 |
27.79 |
26.05 |
31.73 |
25.32 |
35.68 |
24.65 |
39.63 |
24.02 |
43.57 |
| 1150 |
35.34 |
18.34 |
33.93 |
22.88 |
32.84 |
27.42 |
31.92 |
31.95 |
31.11 |
36.49 |
30.38 |
41.03 |
29.71 |
45.57 |
29.08 |
50.11 |
| 1250 |
38.72 |
19.93 |
37.30 |
24.87 |
36.21 |
29.80 |
35.29 |
34.73 |
34.48 |
39.67 |
33.75 |
44.60 |
33.08 |
49.53 |
32.45 |
54.47 |
| 1400 |
43.77 |
22.33 |
42.35 |
27.85 |
41.26 |
33.38 |
40.35 |
38.90 |
39.54 |
44.43 |
38.81 |
49.95 |
38.14 |
55.48 |
37.51 |
61.00 |
| 1500 |
47.14 |
23.92 |
45.72 |
29.84 |
44.64 |
35.76 |
43.72 |
41.68 |
42.91 |
47.60 |
42.18 |
53.52 |
41.51 |
59.44 |
40.88 |
65.36 |
Производственные стандарты
Продукция, поставляемая поставщиком, изготавливается в соответствии со следующими стандартами:
JISB8341-1995 "Метод испытания и проверки компрессора с перемещением"
JB/T8941.1-1999 "Условия для корнепробивателя общего применения"
JB/T8941.2-1999 "Метод испытания производительности для корневых дросселей для общего применения"
ГБ/Т 13306-91 ГБ/Т 13306-91 "Название"
Структура основного корпуса вентилятора
|
Нет, нет, нет.
|
Наименование части
|
Качество.
|
|
Нет, нет, нет.
|
Наименование части
|
Качество.
|
|
Нет, нет, нет.
|
Наименование части
|
Качество.
|
|
1
|
Подножие
|
2
|
|
9
|
Левая крышка
|
1
|
|
17
|
Нефтяной бак
|
1
|
|
2
|
Шестоугольный болт
|
4
|
|
10
|
Круглая булавка
|
4
|
|
18
|
Оборудование
|
2
|
|
3
|
Противопылевая уплотнитель
|
1
|
|
11
|
Жилье
|
1
|
|
19
|
Ключ
|
2
|
|
4
|
Двигатель двигателя
|
1
|
|
12
|
Масляная уплотнитель
|
4
|
|
20
|
Оксиальный рукав
|
2
|
|
5
|
Крайний подшипник привода
|
2
|
|
13
|
Правая крышка
|
1
|
|
21
|
Подшипник конца редуктора
|
2
|
|
6
|
Двигательный винт
|
2
|
|
14
|
Шнур
|
16
|
|
22
|
Пластина подшипников
|
2
|
|
7
|
Покрытие пылью
|
1
|
|
15
|
Дышать
|
1
|
|
23
|
Регулируемая подставка
|
несколько
|
|
8
|
Масляный сосок
|
2
|
|
16
|
Мостительный болт
|
8
|
|
24
|
Магнитные орехи
|
1
|
Рисунок сборки пакета вентилятора
Стандартное обеспечение сферы применения
1. голый вал вентилятор
2. рельефный клапан
3. шлифовальный клапан с слизью
4. глушитель входа (с воздушным фильтром)
Глушитель заглушающего звука применяется в основном для устранения шума воздушного потока на входе в вентилятор.и звукопоглощающий материал помещается между внутренним и внешним цилиндрами для облегчения веса, низкое сопротивление и лучший эффект снижения шума.
5. заглушитель разряда
6. Вентилятор и основание двигателя (с покрытием ремня)
7. резиновые гибкие соединения и амортизаторы
8. моторный штурвал
9. давлитель
10В-ремень
11. болты и гайки и другие части соединительных устройств
12. электродвигатель
Доступны дополнительные детали, такие как акустический корпус, шкаф управления, клапан автоматического запуска и запасные части.
