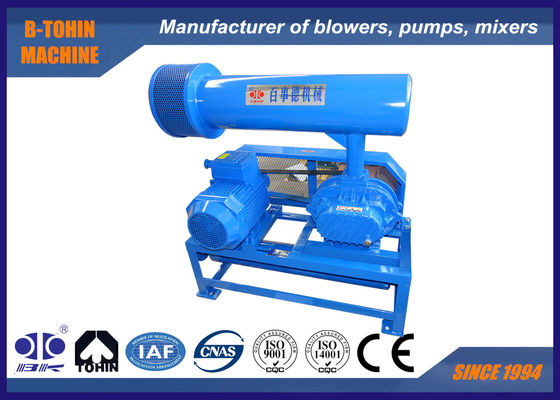

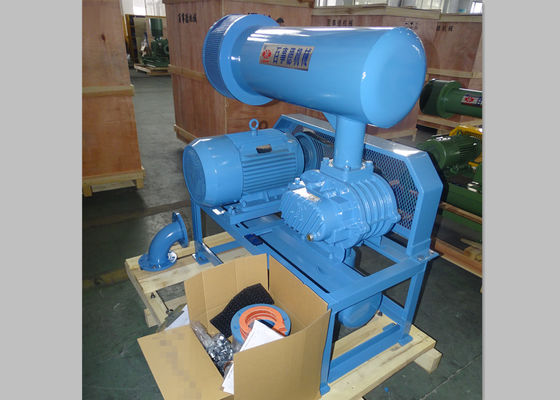

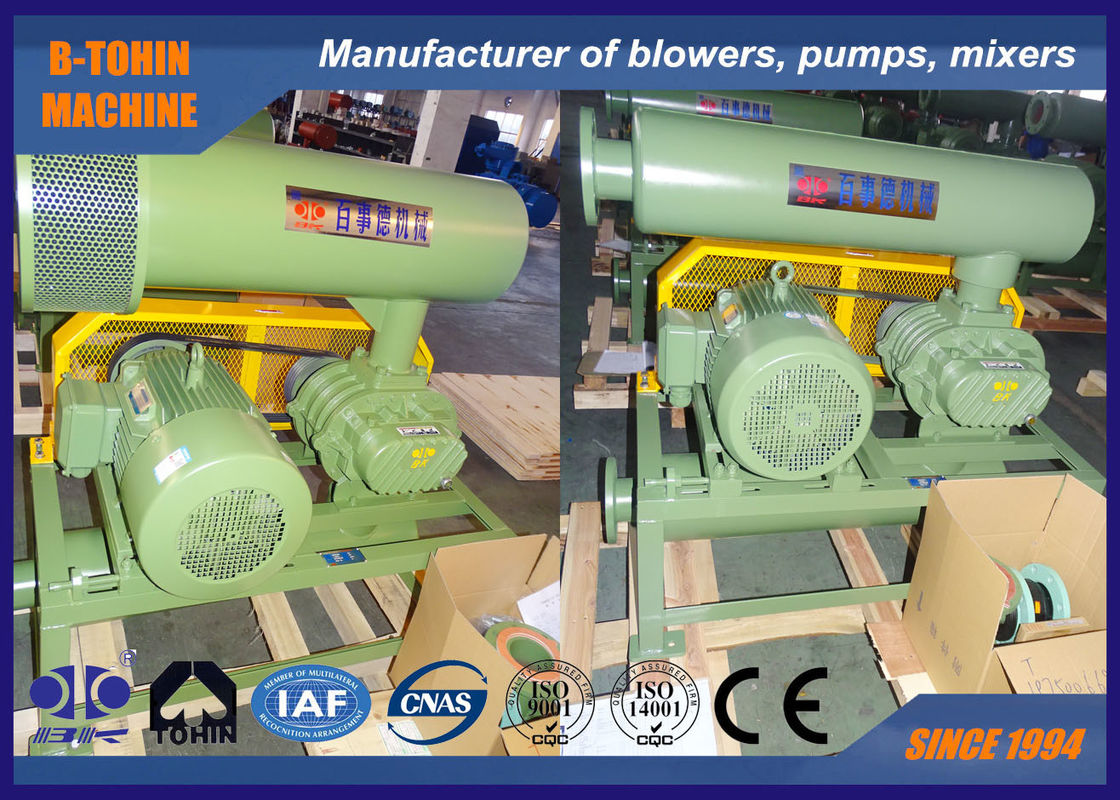

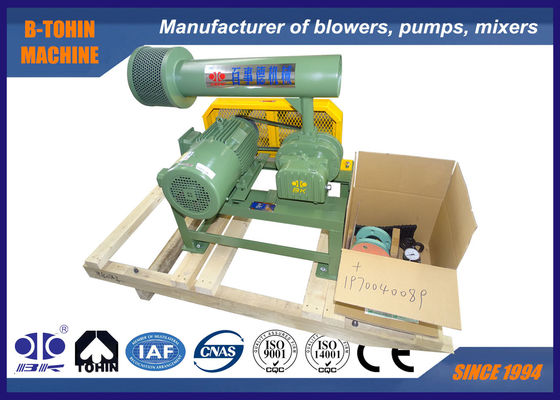

10 -80 кПа вращающиеся лобовые дроссели для очистки воды и пневматической транспортировки

10 -80 кПа вращающиеся лобовые дроссели для очистки воды и пневматической транспортировки

10 -80 кПа вращающиеся лобовые дроссели для очистки воды и пневматической транспортировки
10 -80kpa Rotary Lobe Blowers For Water Treatment And Pneumatic Conveying
10 -80 кПа вращающиеся лобовые дроссели для очистки воды и пневматической транспортировки
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BK
Сертификация: ISO9001/ISO14001/CE
Номер модели: BK5006
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: Подлежит обсуждению
Упаковывая детали: Случай экспорта стандартный деревянный
Время доставки: 5 до 20 рабочих дней, зависят от количества заказа и спецификации
Условия оплаты: Л/К, Т/Т
Поставка способности: 100 наборов в месяц
контакт
Подробное описание продукта
Имя: Трехлопастный корневой вентилятор Тип: Положительное смещение, тип корней, воздушная транспортировка
Воздушная емкость: 40,9-12,14 м3/мин Различное давление разряда: 10-80 кПа
Мощность двигателя: 5.5-7.5/11-15/18.5-22КВт Выписка: DN100 (4")
Тип охлаждения: Воздух Приложение:: Вентиляция, обратная промывка, пневматическая транспортировка, применяется для очистки воды, цемента
Обратные обороты вентилятора: 850-2000 оборотов в минуту Напряжение и частота: 380/400/415/440В, 3 фазы, 50/60Гц
Цвет: Индивидуальный цвет Тип установки:: Горизонтальный или вертикальный
Выделить:

роторные воздуходувки лепестка 70kpa

,

роторные воздуходувки лепестка 10kpa

,

воздуходувки лепестка пневматический транспортировать роторные





Трехлопастной воздуходувки Рутса 10-80 кПа, используемые для очистки воды и пневматической транспортировки





О BK



Воздуходувка Рутса BK — это вид продукции, разработанный и изготовленный в соответствии с передовыми технологиями и процедурами контроля качества. Этот тип воздуходувки отличается простой конструкцией и высоким объемным КПД.





Технические характеристики:



Модель

BK5006

Производительность по воздуху

4,9-12,14 м3/мин

Перепад давления на выходе

10-80 кПа

Скорость вращения

850-2000 об/мин

Тип двигателя

5,5-7,5/11-15/18,5-22 кВт

380/400/415/440 В, 3 фазы, 50/60 Гц

Тип установки

Стандарт: горизонтальный тип.

Вертикальный тип доступен по вашему выбору

Вес воздуходувки без двигателя

204 кг

Примерные размеры упаковки

1,5*1,05*1,75 м (длина*ширина*высота)





Особенности:

1. Косозубые синхронизирующие шестерни для плавной работы

2. Компактность и гибкость в установке предоставляют пользователям больше возможностей.

3. Цельная конструкция крыльчатки и вала для устранения недостатков разъемной конструкции

4. Использование импортных маслостойких уплотнений из фторкаучука с отличной износостойкостью и термостойкостью.

5. Низкий уровень шума, низкая вибрация и низкое энергопотребление.





Таблица параметров

Модель Диаметр порта (мм) Скорость Входной поток воздуха (м3/мин) и мощность на валу (кВт)
0,1 кгс/см2 0,2 кгс/см2 0,3 кгс/см2 0,4 кгс/см2 0,5 кгс/см2 0,6 кгс/см2 0,7 кгс/см2 0,8 кгс/см2
1000 мм вод. ст.2О 2000 мм вод. ст.2О 3000 мм вод. ст.2О 4000 мм вод. ст.2О 5000 мм вод. ст.2О 6000 мм вод. ст.2О 7000 мм вод. ст.2О 8000 мм вод. ст.2О
0,01 МПа 0,02 МПа 0,03 МПа 0,04 МПа 0,05 МПа 0,06 МПа 0,07 МПа 0,08 МПа
об/мин м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт
BK5006 100 (4") 850 4,60 1,48 4,19 2,49 3,87 3,77 3,61 4,33 3,38 5,32 3,18 6,31 　 　 　 　
1000 5,58 1,74 5,17 2,92 4,86 4,43 4,60 5,09 4,37 6,26 4,16 7,43 　 　 　 　
1150 6,56 2,00 6,16 3,36 5,84 5,10 5,58 5,85 5,35 7,20 5,15 8,54 4,95 9,64 　 　
1250 7,22 2,18 6,81 3,65 6,50 5,54 6,23 6,36 6,01 7,82 5,80 9,28 5,61 10,48 5,21 11,84
1350 7,87 2,35 7,47 3,95 7,15 5,98 6,89 6,87 6,66 8,45 6,46 10,03 6,26 11,31 5,88 12,79
1500 8,86 2,61 8,45 4,39 8,14 6,65 7,87 7,63 7,64 9,39 7,44 11,14 7,24 12,57 6,88 14,21
1600 9,51 2,79 9,11 4,68 8,79 7,09 8,53 8,14 8,30 10,01 8,10 11,88 7,90 13,41 7,56 15,16
1750 10,50 3,05 10,09 5,12 9,78 7,76 9,51 8,91 9,28 10,95 9,08 13,00 8,88 14,67 8,56 16,58
1850 11,15 3,22 10,75 5,41 10,43 8,20 10,17 9,42 9,94 11,58 9,74 13,74 9,54 15,50
2000 12,14 3,48 11,73 5,85 11,41 8,86 11,15 10,18 10,92 12,52 10,72 14,85 10,52 16,76




Конструкция основного корпуса воздуходувки


10 -80 кПа вращающиеся лобовые дроссели для очистки воды и пневматической транспортировки 0





№

Наименование детали

Кол.



№

Наименование детали

Кол.



№

Наименование детали

Кол.

1

Опора

2



9

Левая торцевая крышка

1



17

Масляный бак

1

2

Шестигранный болт

4



10

Цилиндрический штифт

4



18

Шестерня

2

3

Пылезащитное уплотнение

1



11

Корпус

1



19

Шпонка

2

4

Ведомая крыльчатка

1



12

Маслосъемное уплотнение

4



20

Осевая втулка

2

5

Подшипник

2



13

Правая торцевая крышка

1



21

Подшипник

2

6

Ведущая крыльчатка

2



14

Болт

16



22

Пластина подшипника

2

7

Пылезащитный колпачок

1



15

Воздухоотводчик

1



23

Регулировочная прокладка

несколько

8

Шприц для смазки

2



16

Болт

8



24

Магнитная гайка

1





Сборочный чертеж комплекта воздуходувки



10 -80 кПа вращающиеся лобовые дроссели для очистки воды и пневматической транспортировки 1





Стандартный объем поставки



1. Основной корпус воздуходувки

2. Предохранительный клапан

3. Обратный клапан

4. Входной глушитель (с воздушным фильтром)

5. Выходной глушитель

6. Общая база (с кожухом ремня)

7. Гибкое резиновое соединение и амортизирующая прокладка

8. Шкив двигателя

9. Манометр

10. Ремень

11. Болты, гайки и другие крепежные детали

12. Электродвигатель
