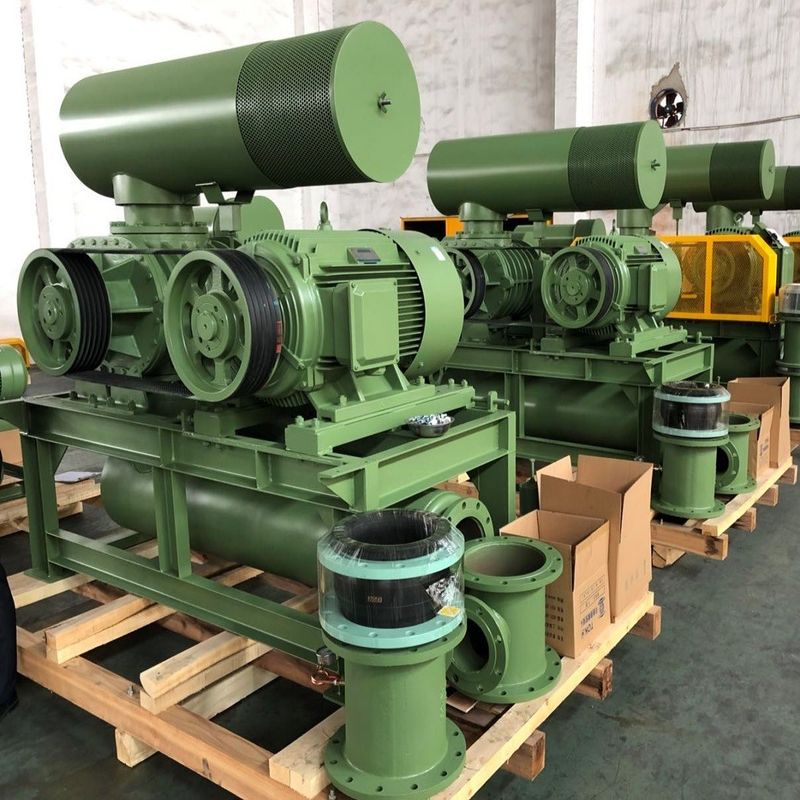

Трехлопастной воздуходувка Рутса, давление 10-80 кПа, скорость вращения 700-1500 об/мин
Воздуходувки Рутса широко используются в электроэнергетике, нефтегазовой, сталелитейной промышленности, производстве запахов, пищевой промышленности, производстве кислорода, прядении,
вакуумной упаковке, производстве бумаги, аквакультуре, очистке сточных вод, пневматической транспортировке и т. д.
Технические характеристики:
|
Модель
|
BK8016S
|
|
Производительность
|
15.21-47.14м3/мин
|
|
Перепад давления на выходе
|
10-80 кПа
|
|
Скорость вращения
|
700-1500 об/мин
|
|
Тип двигателя
|
30 кВт-90 кВт
380/400/415/440 В, 3 фазы, 50/60 Гц, также доступны частотные двигатели
|
|
Тип установки
|
Стандарт: горизонтальный
Вертикальный тип доступен по вашему выбору
|
| Цвет |
Индивидуальный, стандарт RAL6011 |
|
Вес нетто воздуходувки без двигателя
|
800 кг
|
|
Приблизительные размеры упаковки
|
2,1*1,5*2,35 (длина*ширина*высота)
|
Особенности:
1. Косозубые шестерни для плавной работы
2. Компактность, гибкость в установке предоставляют пользователям больше возможностей.
3. Принята цельная конструкция рабочего колеса, более стабильная в работе.
4. Приняты импортные маслостойкие уплотнения из фторкаучука, обладающие хорошей износостойкостью и термостойкостью.
5. Низкая вибрация и экономичное энергопотребление.
Таблица параметров
| Модель |
Диаметр порта (мм) |
Скорость |
Входной поток воздуха (м3/мин) и мощность на валу (кВт) (м3/мин) |
| 0,1 кгс/см2 |
0,2 кгс/см2 |
0,3 кгс/см2 |
0,4 кгс/см2 |
0,5 кгс/см2 |
0,6 кгс/см2 |
0,7 кгс/см2 |
0,8 кгс/см2 |
| 1000 мм вод. ст. |
2000 мм вод. ст. |
3000 мм вод. ст. |
4000 мм вод. ст. |
5000 мм вод. ст. |
6000 мм вод. ст. |
7000 мм вод. ст. |
8000 мм вод. ст. |
| 0,01 МПа |
0,02 МПа |
0,03 МПа |
0,04 МПа |
0,5 МПа |
0,6 МПа |
0,7 МПа |
0,8 МПа |
| об/мин |
м3/мин |
кВт |
м3/мин |
кВт |
м3/мин |
кВт |
м3/мин |
кВт |
м3/мин |
кВт |
м3/мин |
кВт |
м3/мин |
кВт |
м3/мин |
кВт |
| BK8016S |
150 (6") |
700 |
20,17 |
11,16 |
18,75 |
13,93 |
17,67 |
16,69 |
16,75 |
19,45 |
15,94 |
22,21 |
15,21 |
24,98 |
|
|
|
|
| 850 |
25,23 |
13,55 |
23,81 |
16,91 |
22,72 |
20,26 |
21,81 |
23,62 |
21,00 |
26,97 |
20,27 |
30,33 |
19,59 |
33,68 |
|
|
| 1000 |
30,29 |
15,95 |
28,87 |
19,89 |
27,78 |
23,84 |
26,86 |
27,79 |
26,05 |
31,73 |
25,32 |
35,68 |
24,65 |
39,63 |
24,02 |
43,57 |
| 1150 |
35,34 |
18,34 |
33,93 |
22,88 |
32,84 |
27,42 |
31,92 |
31,95 |
31,11 |
36,49 |
30,38 |
41,03 |
29,71 |
45,57 |
29,08 |
50,11 |
| 1250 |
38,72 |
19,93 |
37,30 |
24,87 |
36,21 |
29,80 |
35,29 |
34,73 |
34,48 |
39,67 |
33,75 |
44,60 |
33,08 |
49,53 |
32,45 |
54,47 |
| 1400 |
43,77 |
22,33 |
42,35 |
27,85 |
41,26 |
33,38 |
40,35 |
38,90 |
39,54 |
44,43 |
38,81 |
49,95 |
38,14 |
55,48 |
37,51 |
61,00 |
| 1500 |
47,14 |
23,92 |
45,72 |
29,84 |
44,64 |
35,76 |
43,72 |
41,68 |
42,91 |
47,60 |
42,18 |
53,52 |
41,51 |
59,44 |
40,88 |
65,36 |
Производственные стандарты
Поставляемая поставщиком продукция изготавливается в соответствии со следующими стандартами:
JISB8341-1995 «Метод испытаний и проверки компрессоров объемного типа»
JB/T8941.1-1999 «Условия эксплуатации воздуходувок Рутса общего назначения»
JB/T8941.2-1999 «Метод испытаний производительности воздуходувок Рутса общего назначения»
GB/T 13306-91 GB / T 13306-91 «Паспортная табличка»
Конструкция основного корпуса воздуходувки
|
№
|
Наименование детали
|
Кол-во
|
|
№
|
Наименование детали
|
Кол-во
|
|
№
|
Наименование детали
|
Кол-во
|
|
1
|
Опора
|
2
|
|
9
|
Левая торцевая крышка
|
1
|
|
17
|
Масляный бак
|
1
|
|
2
|
Шестигранный болт
|
4
|
|
10
|
Штифт
|
4
|
|
18
|
Шестерня
|
2
|
|
3
|
Пылезащитное уплотнение
|
1
|
|
11
|
Корпус
|
1
|
|
19
|
Шпонка
|
2
|
|
4
|
Ведущее рабочее колесо
|
1
|
|
12
|
Маслосъемное уплотнение
|
4
|
|
20
|
Осевая втулка
|
2
|
|
5
|
Подшипник ведущего конца
|
2
|
|
13
|
Правая торцевая крышка
|
1
|
|
21
|
Подшипник шестерни
|
2
|
|
6
|
Ведомое рабочее колесо
|
2
|
|
14
|
Болт
|
16
|
|
22
|
Пластина подшипника
|
2
|
|
7
|
Пылезащитная крышка
|
1
|
|
15
|
Воздухоотводчик
|
1
|
|
23
|
Регулировочная прокладка
|
несколько
|
|
8
|
Шприц для смазки
|
2
|
|
16
|
Монтажный болт
|
8
|
|
24
|
Магнитная гайка
|
1
|
Сборочный чертеж комплекта воздуходувки
Стандартная комплектация
1. воздуходувка без двигателя
2. предохранительный клапан
3. обратный клапан типа «слим»
4. всасывающий глушитель (с воздушным фильтром)
Демпферный глушитель используется в основном для устранения шума воздушного потока на входе воздуходувки. Он сварен из наружного цилиндра, внутреннего цилиндра, фланца и других частей, а звукопоглощающий материал размещен между внутренним и наружным цилиндрами для снижения веса, низкого сопротивления и лучшего эффекта шумоподавления. Глушитель изготовлен из стали А3.
5. выпускной глушитель
6. Основание воздуходувки и двигателя (с ременным кожухом)
7. резиновый гибкий шарнир и амортизатор
8. шкив двигателя
9. манометр
10. V-образный ремень
11. болты, гайки и другие крепежные детали
12. электродвигатель
