Главная страница ПродукцияВоздуходувка 3 корней лепестка

Водоохладитель высокого давления 80 кПА

Водоохладитель высокого давления 80 кПА

Водоохладитель высокого давления 80 кПА

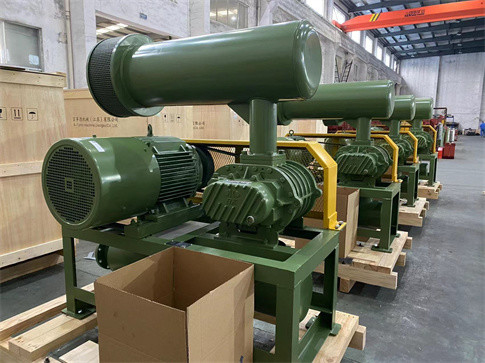

80Kpa Water Cooling High Pressure Three Lobe Roots Blower
Водоохладитель высокого давления 80 кПА
Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: B-TOHIN/BK
Сертификация: ISO9001 / ISO14001
Номер модели: BKW9020S
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Упаковывая детали: Экспортированный стандартный деревянный случай
Время доставки: 30 рабочих дней после получения авансового платежа
Условия оплаты: L/C, T/T
Поставка способности: 500 наборов/месяц
контакт
Подробное описание продукта
Имя: Трехлопастный корневой вентилятор Расход воздуха: 420,58 м3/мин80,18 м3/мин
Давление: 00,1-0,8 кгф/см2 упаковка: Экспортированный деревянный ящик
Тип охлаждения: Вода Автоматическая оценка: Автоматический, полуавтоматический
Тип упаковки: Случай Обратные обороты вентилятора: 1000-1600
Приложение: очистка сточных вод Тип установки:: Горизонтальный или вертикальный
Выделить:

Tri воздуходувка корней лепестка DN250

,

Воздуходувка корней лепестка водяного охлаждения tri

,

высокая воздуходувка корней давления 80Kpa



Воздушный компрессор Roots DN200 BKW9020S с водяным охлаждением


Воздушный компрессор Roots BKW9020S унаследовал большинство компонентов от BK9020, он использует водяное охлаждение в крышке подшипника, что может снизить температуру подшипника во время работы и продлить срок службы. Его диаметр отверстия DN250, что позволяет создавать большую производительность, подходящую для использования на цементных заводах и электростанциях.



1. Косозубые шестерни для плавной работы
2. Компактность, гибкость в установке предоставляют пользователям больше возможностей.
3. Цельная конструкция ротора и вала для более стабильной и плавной работы
4. Использование импортных маслосъемных уплотнений из фторкаучука с высокой износостойкостью и термостойкостью.
5. Низкий уровень шума, низкая вибрация и энергопотребление.


Технические характеристики:

Перепад давления на выходе 60-100КПа
Производительность по воздуху 42.58м3/мин-80.18м3/мин
Скорость вращения 1000 об/мин-1500 об/мин
Тип двигателя 75кВт-160кВт
380/400/415/440В, 3 ФАЗЫ, 50/60Гц
Тип установки Стандарт: горизонтальный.
Вертикальный тип доступен по вашему выбору
Вес компрессора без двигателя 1310 кг
Приблизительные размеры упаковки. 2.62*1.78*2.60м (длина*ширина*высота)




Параметры


Модель Диаметр порта (мм) Скорость Расход воздуха на входе (м3/мин) и мощность на валу (кВт) (м3/мин)
0.6кгс/см2 0.7кгс/см2 0.8кгс/см2 0.9кгс/см2 1.0кгс/см2 Охлаждение
Вода
6000мм вод. ст.2O 7000мм вод. ст.2O 8000мм вод. ст.2O 9000мм вод. ст.2O 10000мм вод. ст.2O
0.06МПа 0.07МПа 0.08МПа 0.09МПа 0.1МПа
об/мин м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт л/мин
BKW9020S 200 (8") 1000 44.70 59.00 43.60 65.83 42.58 72.66 41.62 79.49 40.72 86.33 15
1050 47.61 61.95 46.52 69.12 45.50 76.29 44.54 83.47 43.64 90.64
1150 53.50 66.49 52.57 74.19 51.71 81.89 50.90 89.59 50.13 97.29
1250 59.17 72.27 58.24 80.64 57.37 89.01 56.56 97.38 55.79 105.75
1400 67.66 80.94 66.73 90.32 65.86 99.69 65.05 109.07 64.28 118.44
1500 73.32 86.72 72.39 96.77 71.52 106.81 70.71 116.86 69.94 126.90
1600 78.98 92.51 78.05 103.22 77.19 113.93 76.37 124.65 75.60 135.36



Описание частей компрессора:

Корпус Изготовлен из чугуна HT200
Цельная конструкция для повышения эффективности, обработка на станке с ЧПУ с высокой точностью

Ротор (вал и рабочее колесо) Изготовлен из чугуна QT500
Рабочее колесо и вал отлиты как единое целое.
Обработка на продольно-фрезерном станке с ЧПУ для достижения высокой точности
Подшипник со стороны шестерен Изготовлен из GCr15
Подшипник NSK, двухрядный радиально-упорный шарикоподшипник, способен выдерживать осевую нагрузку
Подшипник со стороны привода Изготовлен из GCr15
Подшипник NSK, цилиндрический роликоподшипник
Шестерня Изготовлена из 20CrMnTi
Коническая конструкция для более плавной работы
Маслосъемное уплотнение Изготовлено из фторкаучука
выдерживает высокие температуры и имеет более длительный срок службы.


Принцип работы

Компрессор Roots - это объемный компрессор, который подает фиксированное количество воздуха пропорционально скорости вращения. При каждом обороте два кулачка трижды всасывают и выталкивают воздух. По сравнению с двухкулачковым компрессором, он имеет меньше пульсаций воздуха, меньшие изменения нагрузки, более высокую прочность, более низкий уровень шума и вибрации.

Два параллельных вала имеют по три кулачка, все кулачки имеют небольшой зазор друг с другом и с внутренней поверхностью корпуса. При каждом вращении кулачка определенное количество воздуха всасывается на входе и переносится от внутренней поверхности корпуса к выпускному отверстию компрессора.

Два вала вращаются с помощью зубчатых колес, между кулачками нет контакта, поэтому их можно вращать на высокой скорости без смазки внутри. Он обладает следующими характеристиками: простая конструкция; плавная работа; хорошая стабильность производительности. Он широко применяется в различных отраслях промышленности.



Охлаждающая вода:



Требуется чистая вода без посторонних примесей.

Температура воды должна быть ниже 40 ℃.



Габаритные размеры:

Водоохладитель высокого давления 80 кПА 0

Таблица габаритных размеров                       Единица измерения: мм

Тип
Диаметр порта
Мощность двигателя		 A B C D E F G H K M N 0 P Q 4-M16×h
Вес
(кг)
BK4005 40(1.5") 1.5～4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50(2") 1.5～5.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65(2.5") 5.5～7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11~15 474 538
BK5006 100(4") 5.5～7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11~15 489 553
18.5～22 534 598
BK5009 100(4") 5.5～7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11~15 428 512
18.5～22 473 557
BK6005 80(3") 5.5～7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11~15 458 532
18.5～22 493 567
BK6008 125(5") 5.5～7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11~15 410 495
18.5～22 455 540
30 495 580
37～45 560 645
BK6015 150(6") 11～22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37～45 563 660
BK7006 100(4") 11~15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18.5～22 534 608
30 574 648
37～45 636 710
BK7011 150(6") 11~15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18.5～22
30		 457 550
30 497 590
37～45 559 652
BK7018 200(8") 11~45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150(6") 30～90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200(8") 22～90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200(8") 30～132 4-M16×400
BK9030S 250(10") 37～90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110~220 960 1070
BK10027S 300(12") 37~90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10～220 2210 1890 960 1070
BK10034S 350(14") 75～315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Размеры для BK12034 и BK12042 будут предоставлены отдельно.
Стандартные аксевключают: глушители на входе и выходе, манометр, опорную раму, шкив компрессора, шкив двигателя, ремень, защитный кожух ремня, предохранительный клапан, обратный клапан. Указанный вес относится только к стандартным аксессуарам, двигатель не включен.
