Ротационные лобовые вентиляторы используются в пневматической транспортировке, очистке сточных вод, аквакультуре, рыбоводческих фермах, вакуумных системах, термическом формировании, обработке поверхности и аналогичных приложениях.
Корневые дроссели используются для проветривания сырой сточной воды и промышленных органических отходов.промывка фильтраДля глубокой клеточной аэрации используются безмасляные корневые вентиляторы.
Корневой вентилятор - это вид объемного вентилятора, в котором пропорция вместимости воздуха и оборота сформирована.Каждое вращение трехлопального типа требует трехкратного всасывания и выпуска воздуха двухлопа.В сравнении с двухлобным типа вентилятора, трехлобный вентилятор имеет характеристики низкой пульсации воздуха и более стабильной работы.
Он имеет две доли на двух параллельных подшипниках. Есть небольшие крошечные пробелы между долями, эллиптический корпус, а также каждая доля.Однородная скорость вращения лобсов в противоположных направлениях делает определенное количество воздуха, окруженного оболочкой, и лобсы транспортируются со стороны всасывания на сторону разряда..
Спецификации
|
Модель
|
BKW8024S
|
|
Пропускная способность воздуха
|
31.89-50.67м3/мин
|
|
Дифференциальное давление разряда
|
60-80 КПА
|
|
Скорость вращения
|
800-1100 оборотов в минуту
|
|
Объем охлаждающей воды
|
15 л/мин
|
|
Тип двигателя
|
22-90 кВт
380/400/415/440В, 3 фазы, 50/60Гц
|
|
Марка двигателя
|
Стандарт: двигатель Siemens Beide или Wannan
Мотор Siemens и ABB для вашего выбора
|
|
Тип установки
|
Стандарт: горизонтальный тип.
Вертикальный тип доступен по вашему выбору
|
|
N.W. вентилятора без двигателя
|
800 кг
|
|
Размер упаковки Приблизительно.
|
2.28*1.51*2.45м (L*W*H)
|
Особенности
1Улучшенные кривые ротора для экономии энергии от 15 до 25%
2.BKW корневой вентилятор имеет хорошую герметичность, используя фторный резиновый герметик.
3Точность передач является пятым классом, а основные части обрабатываются с помощью NC для обеспечения бесперебойной работы.
4Низкая вибрация благодаря точному динамическому балансу.
5Транспортируемый воздух чист и свободен от масла и пыли.
Схема параметров
| Модель |
Скорость |
Впускная мощность (м3/мин) и мощность вала (КВт) |
Охлаждение |
| 00,6 кгф/см2 |
00,7 кгф/см2 |
00,8 кг/см2 |
Вода |
| 6000 ммГ2О |
7000 ммГ2О |
8000 ммГ2О |
|
| 00,06 МПа |
00,07 МПа |
00,08 МПа |
|
| обороты в минуту |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
Л/мин |
| BKW8024S |
800 |
33.69 |
46.25 |
32.76 |
51.61 |
31.89 |
56.97 |
15 |
| Порт Диа: 200 ((8") ") |
850 |
36.52 |
49.14 |
35.59 |
54.84 |
34.72 |
60.53 |
| 900 |
39.35 |
52.03 |
38.42 |
58.06 |
37.56 |
64.09 |
| 1000 |
45.01 |
57.82 |
44.08 |
64.51 |
43.22 |
71.21 |
| 1100 |
50.67 |
63.6 |
49.74 |
70.96 |
48.88 |
78.33 |
Структура основного корпуса вентилятора
Направление потока охлаждающей воды

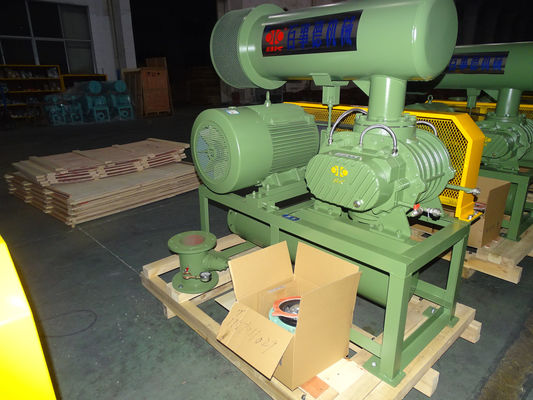

Рисунок сборки пакета вентилятора
Стандартное обеспечение сферы применения
1. шестеренный дул
2. глушитель входа (с воздушным фильтром)
3. глушитель выхода
4. рельефный клапан
Когда система работает ненормально и сопротивление выше номинального значения,клапан снятия давления открывается, чтобы выпустить воздух из клапана снятия давления, чтобы предотвратить перегрузку вентилятора и двигателя.
5. контрольный клапан
Клапан используется для предотвращения обратного потока воздуха высокого давления в системе во время отключения.
6. гибкие суставы
7. датчик
8. штурвал для вдыхателей и штурвал для двигателей
9В-ремень
10. покрытие ремня
11. общественная база
12. двигатель
