Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001/CE |
| Номер модели: | BK5009 |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Экспортный стандартный деревянный ящик |
| Время доставки: | 5 до 20 рабочих дней, зависят от количества заказа и спецификации |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100 наборов в месяц |
| Емкость воздуха: | 5.68-18.41m3/min | Перепад давления разрядки: | 10-50KPA |
|---|---|---|---|
| Сила мотора: | 4-22KW | Скважина разрядки: | DN100 (4") |
| Тип охлаждения: | Воздух | Применение:: | Транспортировать газировки, backwashing, пневматических, приложенный для водоочистки, цемента, расчи |
| Сальник: | Бренд SKF | Подшипник: | NSK, foroption SKF |
| Высокий свет: | роторная высокая воздуходувка корней давления,воздуходувка 50 корней давления kpa высокая,воздуходувка 50 корней лепестка kpa tri |
||

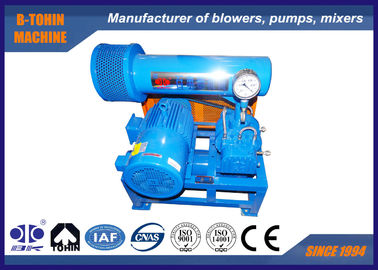

воздуходувка корней лепестка 10m3/min 3, роторная воздуходувка, 10KPA - 50KPA, надежный аэратор
О BK
Воздуходувка корней BK вид продукта конструированный и изготовленный согласно национальным стандартам.
Этот тип воздуходувка получает широкое применение в обработке сточной воды и индустрии пневматический транспортировать.
Спецификации:
|
Модель |
BK5009 |
|
Емкость воздуха |
5.68-18.41m3/min |
|
Перепад давления разрядки |
10-50KPA |
|
Роторная скорость |
850-2000rpm |
|
Тип мотора |
4KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Бренд мотора |
Стандарт: Мотор Сименс Beide или Wannan Сименс и мотор ABB для вашего варианта |
|
Тип установки |
Стандарт: горизонтальный тип. Вертикальный тип доступный для вашего варианта |
|
N.W. воздуходувки без мотора |
239 kg |
|
Пакуя размер приблизительно. |
1.5*1.05*1.75m (length*width*height) |
Особенности:
1. спиральный тип шестерни времени для ровной деятельности
2. компакт, гибкость в установке дает потребителям больше выборов.
3. объединенная структура турбинки и вала для предотвращения недостатков разделенной структуры
4. примите уплотнения импортной нефти сделанные из резины fluoro с идеальным сопротивлением носки и высокотемпературным сопротивлением.
5. Низкая вибрация и небольшое энергопотребление.
Лист параметра
| Модель | Гаван Dia (MM) |
Скорость | Емкость входа (m3/min) и сила вала (KW) | |||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK5009 | 100 (4") | 850 | 7,05 | 2,12 | 6,48 | 3,60 | 6,05 | 5,43 | 5,68 | 6,29 | ||
| 1000 | 8,53 | 2,49 | 7,97 | 4,23 | 7,53 | 6,39 | 7,17 | 7,40 | 6,85 | 9,14 | ||
| 1150 | 10,01 | 2,87 | 9,45 | 4,86 | 9,01 | 7,35 | 8,65 | 8,51 | 8,33 | 10,51 | ||
| 1250 | 11,00 | 3,12 | 10,44 | 5,29 | 10,00 | 7,99 | 9,64 | 9,25 | 9,32 | 11,43 | ||
| 1350 | 11,99 | 3,37 | 11,43 | 5,71 | 10,99 | 8,63 | 10,62 | 9,99 | 10,31 | 12,34 | ||
| 1500 | 13,47 | 3,74 | 12,91 | 6,35 | 12,47 | 9,59 | 12,11 | 11,10 | 11,79 | 13,71 | ||
| 1600 | 14,46 | 3,99 | 13,90 | 6,77 | 13,46 | 10,23 | 13,10 | 11,84 | 12,78 | 14,63 | ||
| 1750 | 15,94 | 4,37 | 15,38 | 7,40 | 14,94 | 11,18 | 14,58 | 12,95 | 14,26 | 16,00 | ||
| 1850 | 16,93 | 4,62 | 16,37 | 7,83 | 15,93 | 11,82 | 15,57 | 13,69 | 15,25 | 16,91 | ||
| 2000 | 18,41 | 4,99 | 17,85 | 8,46 | 17,41 | 12,78 | 17,05 | 14,80 | 16,73 | 18,28 | ||
Структура основного корпуса воздуходувки
|
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
|
1 |
Подбетонка |
2 |
|
9 |
Крышка левого конца |
1 |
|
17 |
Масляный бак |
1 |
|
2 |
Болт шестиугольника |
4 |
|
10 |
Круглый штырь |
4 |
|
18 |
Шестерня |
2 |
|
3 |
Уплотнение Antidust |
1 |
|
11 |
Кожух |
1 |
|
19 |
Ключ |
2 |
|
4 |
Турбинка привода |
1 |
|
12 |
Уплотнение масла |
4 |
|
20 |
Осевой рукав |
2 |
|
5 |
Подшипник |
2 |
|
13 |
Крышка правого конца |
1 |
|
21 |
Подшипник |
2 |
|
6 |
Управляемая турбинка |
2 |
|
14 |
Болт |
16 |
|
22 |
Плита подшипника |
2 |
|
7 |
Чашка пыли |
1 |
|
15 |
Суфлер |
1 |
|
23 |
Регулируемая пусковая площадка |
несколько |
|
8 |
Ниппель тавота |
2 |
|
16 |
Болт |
8 |
|
24 |
Магнитная гайка |
1 |
Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. основной корпус воздуходувки
2. давление сбросить клапан
3. задерживающий клапан
4. звукоглушитель входа (с воздушным фильтром)
5. звукоглушитель выхода
6. общественное основание (с крышкой пояса)
7. резиновая гибкого пусковая площадка соединения и удара
8. шкив мотора
9. манометр
10. V-пояс
11. болты и гайки и другие части соединения
12. электрический двигатель
