Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BC |
| Сертификация: | ISO9001/ISO14001 |
| Номер модели: | BC9020 |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | USD 7500-9960 / SET |
| Упаковывая детали: | Экспортный стандартный деревянный ящик |
| Время доставки: | 5 до 20 рабочих дней, зависят от количества заказа и спецификации |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 50 комплектов в месяц |
| Тип: | Положительное смещение, корни тип, транспортировать воздуха | Емкость воздуха: | 26.99-81.37m3/min |
|---|---|---|---|
| Перепад давления разрядки: | 10-80KPA | Сила мотора: | 15-90KW |
| Скважина разрядки: | DN250 (10") | Тип охлаждения: | Воздух |
| Применение:: | Транспортировать газировки, backwashing, пневматических, приложенный для водоочистки, цемента, расчи | Основные материалы: | Литое железо |
| Высокий свет: | dn250 укореняет роторную воздуходувку лепестка,80kpa укореняет роторную воздуходувку лепестка,воздушное охлаждение укореняет роторную воздуходувку лепестка |
||
Воздуходувка корней лепестка DN250 3, 15-132KW, воздуходувка воздушного охлаждения 80KPA роторная
ДО РОЖДЕСТВА ХРИСТОВА воздуходувки улучшали полно-адиабатную эффективность так же, как объемную эффективность и обеспечивают чудесный воздух
характеристики емкости vs.pressure.
|
Модель |
BC9020 |
|
Емкость воздуха |
26.99-81.37m3/min |
|
Перепад давления разрядки |
10-80KPA |
|
Роторная скорость |
700-1500rpm |
|
Тип мотора |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, мотор частоты также доступный |
|
Бренд мотора |
Стандарт: Мотор Сименс Beide или Wannan Сименс и мотор ABB для вашего варианта |
|
Тип установки |
Стандарт: горизонтальный тип. Вертикальный тип доступный для вашего варианта |
| Цвет | Подгонянный, стандарт RAL6011 |
|
N.W. воздуходувки без мотора |
1310 kg |
|
Пакуя размер приблизительно. |
2.62*1.78*2.45m (length*width*height) |
Особенности:
воздуходувкам 3-лепестка 1.Because не нужен хладоагент воды в пределах поднимая давления 80kpa.
2. Винтовые зубчатые передачи приняты для много более стабилизированного транспортировать.
3. принятием особенного профиля ротора, зазор между роторами можно держать, что был постоянн,
что делает эффективность даже высокий.
4. Точность роторов полно проконтролирована массовым производством на точных машинах NC. К тому же,
роторы почти свободны вибраций в виду того что они динамически сбалансированы в этапе изготовления
уже.
5. Спиральные приурочивая шестерни приняты не только для того чтобы расширить жизнь пользы но также сделать шум более низким.
Лист параметра
| Модель | Гаван Dia (MM) |
Скорость | Емкость входа (m3/min) и сила вала (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BC9020 | 250 (10") | 700 | 35,04 | 12,11 | 32,72 | 18,99 | 30,93 | 25,36 | 29,48 | 29,05 |
| 850 | 43,73 | 14,71 | 41,41 | 23,06 | 39,61 | 30,80 | 38,17 | 35,28 | ||
| 1000 | 52,41 | 17,30 | 50,10 | 27,12 | 48,30 | 36,23 | 46,85 | 41,50 | ||
| 1150 | 61,10 | 19,90 | 58,78 | 31,19 | 56,99 | 41,67 | 55,54 | 47,73 | ||
| 1250 | 66,89 | 21,63 | 64,58 | 33,90 | 62,78 | 45,29 | 61,33 | 51,88 | ||
| 1400 | 75,58 | 24,22 | 73,26 | 37,97 | 71,47 | 50,73 | 70,02 | 58,10 | ||
| 1500 | 81,37 | 25,95 | 79,05 | 40,69 | 77,26 | 54,35 | 75,81 | 62,25 | ||
| Модель | Гаван Dia (MM) |
Скорость | Емкость входа (m3/min) и сила вала (KW) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BC9020 | 250 (10") | 700 | 28,15 | 35,91 | 26,99 | 42,76 | ||||
| 850 | 36,83 | 43,60 | 35,68 | 51,93 | ||||||
| 1000 | 45,52 | 51,30 | 44,36 | 61,09 | 43,26 | 70,89 | 42,28 | 80,68 | ||
| 1150 | 54,21 | 58,99 | 53,05 | 70,26 | 51,95 | 81,52 | 50,97 | 92,79 | ||
| 1250 | 60,00 | 64,12 | 58,84 | 76,37 | 57,74 | 88,61 | 56,76 | 100,86 | ||
| 1400 | 68,69 | 71,81 | 67,53 | 85,53 | 66,43 | 99,24 | 65,44 | 112,96 | ||
| 1500 | 74,48 | 76,94 | 73,32 | 91,64 | 72,22 | 106,33 | 71,24 | 121,03 | ||
Структура основного корпуса воздуходувки
|
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
|
1 |
Подбетонка |
2 |
|
9 |
Крышка левого конца |
1 |
|
17 |
Масляный бак |
1 |
|
2 |
Болт шестиугольника |
4 |
|
10 |
Круглый штырь |
4 |
|
18 |
Шестерня |
2 |
|
3 |
Уплотнение Antidust |
1 |
|
11 |
Кожух |
1 |
|
19 |
Ключ |
2 |
|
4 |
Турбинка привода |
1 |
|
12 |
Уплотнение масла |
4 |
|
20 |
Осевой рукав |
2 |
|
5 |
Подшипник |
2 |
|
13 |
Крышка правого конца |
1 |
|
21 |
Подшипник |
2 |
|
6 |
Управляемая турбинка |
2 |
|
14 |
Болт |
16 |
|
22 |
Плита подшипника |
2 |
|
7 |
Чашка пыли |
1 |
|
15 |
Суфлер |
1 |
|
23 |
Регулируемая пусковая площадка |
несколько |
|
8 |
Ниппель тавота |
2 |
|
16 |
Болт |
8 |
|
24 |
Магнитная гайка |
1 |

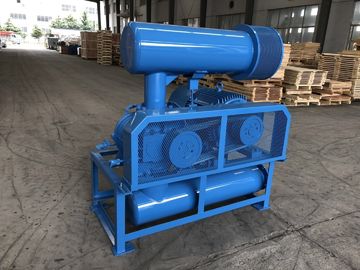

Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. обнаженная воздуходувка вала
2. давление сбросить клапан
3. задерживающий клапан вафли (тонкий тип)
4. звукоглушитель входа (с воздушным фильтром)
5. звукоглушитель выхода
6. общественное основание (с крышкой пояса)
7. резиновая гибкого пусковая площадка соединения и удара
8. шкив мотора
9. метр давления
10. V-пояс
11. болты и гайки и другие части соединения
12. электрический двигатель
