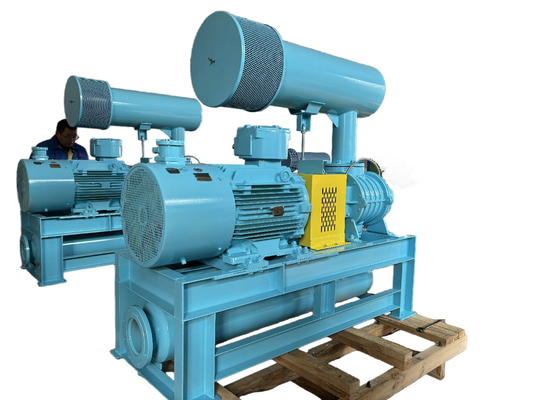

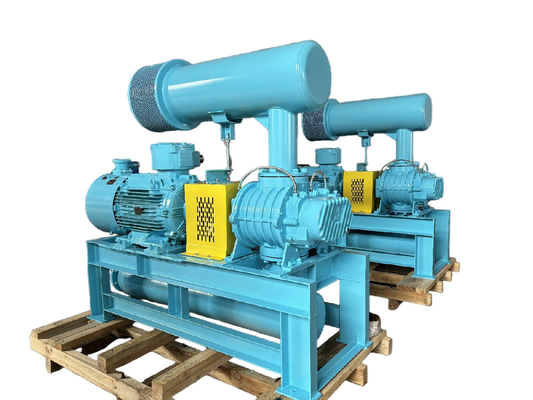

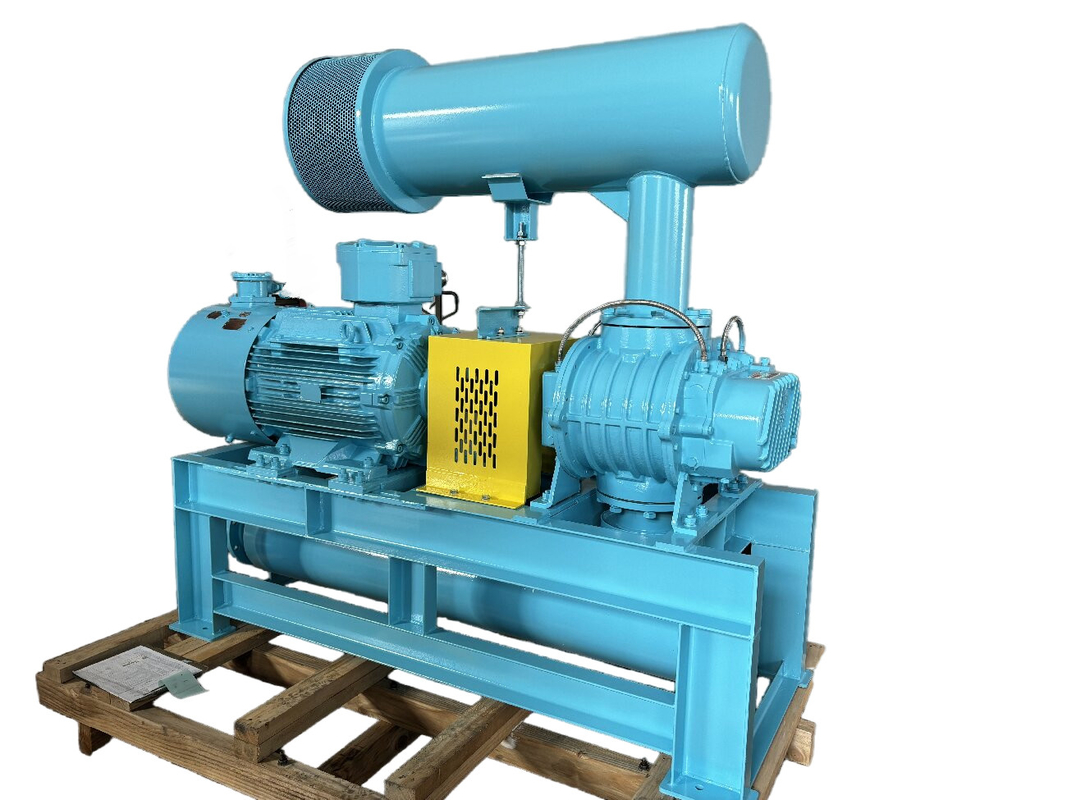

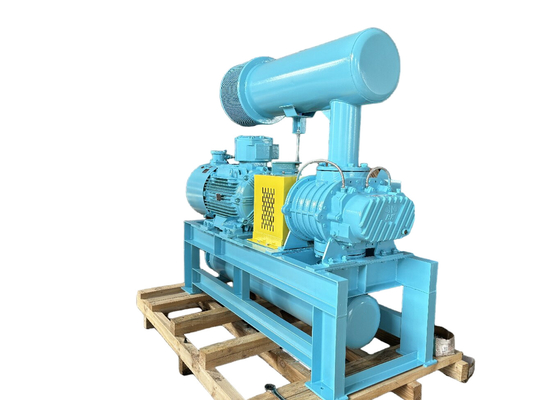

0.42-1.80м3/мин BK4005 Три лопатовый вращающийся вентилятор для очистки воды

0.42-1.80м3/мин BK4005 Три лопатовый вращающийся вентилятор для очистки воды

0.42-1.80м3/мин BK4005 Три лопатовый вращающийся вентилятор для очистки воды
0.42-1.80m3/Min BK4005 Three Lobe Rotary Blower For Water Treatment
0.42-1.80м3/мин BK4005 Три лопатовый вращающийся вентилятор для очистки воды
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BK
Сертификация: ISO9001/ISO14001/CE
Номер модели: BK4005
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Подлежит обсуждению
Упаковывая детали: Экспорт стандартный деревянный корпус
Время доставки: 25 рабочих дней после получения авансового платежа
Условия оплаты: L/C, T/T
Поставка способности: месяц 50 комплектов
контакт
Подробное описание продукта
Имя: Трехлопастный корневой вентилятор Модель: BK4005
Воздушная емкость: 00,42 - 1,80 м3/мин Давление: 00,1-0,8 кгф/см2
Порт -диа.: DN40 (1,5 ̊) Охлаждающий способ: Воздух
Приложение: Очистка воды Муфта: прямое соединение
Упаковочный материал: деревянный ящик Напряжение: 380/400/415/440В
Мощность вала: 0.82-2.81кВт Электрическая частота: 3 фазы, 50/60 Гц
Выделить:

Обработка воды Трехлопастный вращающийся вентилятор

,

1.80м3/мин Трилопальный вращающийся вентилятор

,

Вентилятор корней 3-х лобов

Описание продукта:

  Корневой нагнетатель представляет собой объемный нагнетатель, который вытесняет фиксированный объем воздуха пропорционально скорости вращения. При каждом обороте два кулачка завершают три цикла всасывания и вытеснения воздуха. По сравнению с двухкулачковым нагнетателем, он имеет меньше пульсаций воздуха, меньшие изменения нагрузки, более высокую прочность, более низкий уровень шума и вибрации.

  Два параллельных вала имеют по три кулачка, все кулачки имеют небольшой зазор друг с другом и с внутренней поверхностью корпуса. При вращении каждого кулачка определенный объем воздуха всасывается на входе и перемещается от внутренней поверхности корпуса к выпускному отверстию нагнетателя.

  Два вала вращаются с помощью зубчатых колес, между кулачками нет контакта, поэтому их можно вращать на высокой скорости без смазки внутри. Он обладает следующими характеристиками: простая конфигурация; плавная работа; хорошая стабильность производительности. Он широко применяется в различных отраслях промышленности.

0.42-1.80м3/мин BK4005 Три лопатовый вращающийся вентилятор для очистки воды 0





Технические характеристики:



Модель

BK4005

Производительность по воздуху

0.42-1.8 м3/мин

Давление

0.1-0.8 кгс/см²

Скорость вращения

1500-2300 об/мин

Тип двигателя

132 кВт

380/400/415/440 В, 3 фазы, 50/60 Гц, также доступны двигатели с частотным регулированием

Тип установки

Стандарт: горизонтальный тип.

Вертикальный тип доступен по вашему выбору
Цвет Индивидуальный, стандарт RAL6011





Конструкция основного корпуса нагнетателя


0.42-1.80м3/мин BK4005 Три лопатовый вращающийся вентилятор для очистки воды 1





№

Наименование детали

Кол-во.



№

Наименование детали

Кол-во.



№

Наименование детали

Кол-во.

1

Опора

2



9

Левая торцевая крышка

1



17

Масляный бак

1

2

Шестигранный болт

4



10

Цилиндрический штифт

4



18

Шестерня

2

3

Пылезащитное уплотнение

1



11

Корпус

1



19

Шпонка

2

4

Ведомое рабочее колесо

1



12

Масляное уплотнение

4



20

Осевая втулка

2

5

Подшипник

2



13

Правая торцевая крышка

1



21

Подшипник

2

6

Ведущее рабочее колесо

2



14

Болт

16



22

Опорная пластина подшипника

2

7

Пылезащитный колпачок

1



15

Воздушный клапан

1



23

Регулировочная прокладка

несколько

8

Шприц для смазки

2



16

Болт

8



24

Магнитная гайка

1





Сборочный чертеж комплекта нагнетателя



0.42-1.80м3/мин BK4005 Три лопатовый вращающийся вентилятор для очистки воды 2





Лист с габаритными размерами                       Единица измерения: мм

Тип
Диаметр порта
Мощность двигателя		 A B C D E F G H K M N 0 P В 4-M16×h
Вес
(кг)
BK4005 40(1.5") 1.5～4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65



FAQ

В1. Какую информацию следует предоставить при запросе?
О: Производительность по воздуху
B: Давление
C: Применение
D: Условия эксплуатации (температура, атмосферное давление)
E: Нужен ли двигатель?
Или другие специальные требования будут оценены по достоинству.


В2. Какова ваша гарантия?
Наша гарантия составляет 12 месяцев после получения корневого нагнетателя. В течение гарантийного периода поврежденные детали заменяются бесплатно. По истечении гарантийного срока предоставляются своевременные, высококачественные технические услуги и запасные части по льготным ценам для обеспечения непрерывной безопасной и высококачественной работы оборудования.


В3. Каков срок службы корневого нагнетателя?
В нормальных условиях эксплуатации
A- Срок службы нагнетателя более 10 лет.
B- Срок службы рабочего колеса более 60 000 часов.
C- Срок службы подшипника более 50 000 часов.
D- Срок службы шестерни более 60 000 часов.


В4. Каковы ваши условия упаковки?
A: Как правило, мы упаковываем наши товары в фанерные ящики без фумигации. Если у вас есть официально зарегистрированный патент, мы можем упаковать товары в ваши фирменные коробки после получения ваших писем с разрешением.


В5. Как ваш завод контролирует качество продукции?
У нас есть отдел контроля качества. Перед отправкой продукта мы проверяем каждый продукт. Если есть проблема с качеством, мы произведем новый.


В6. Каковы ваши условия оплаты?
TT 30% в качестве авансового платежа и TT 70% после инспекции перед отгрузкой.
