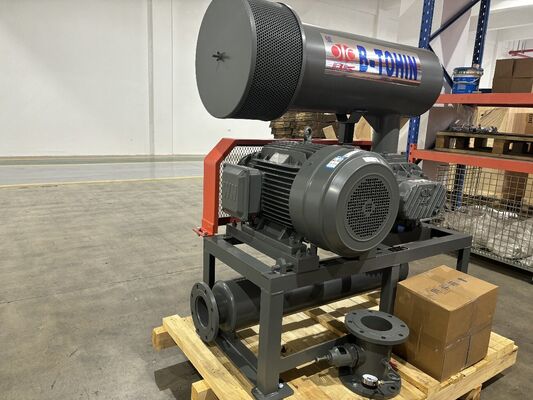

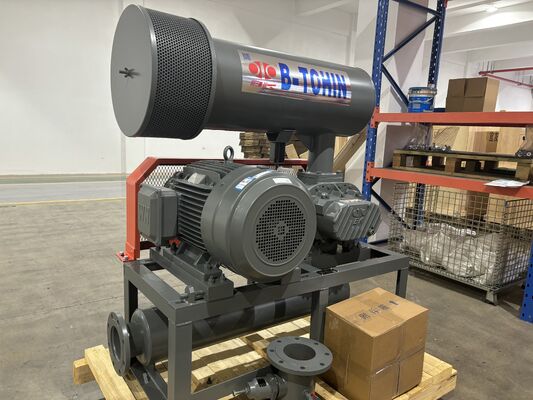

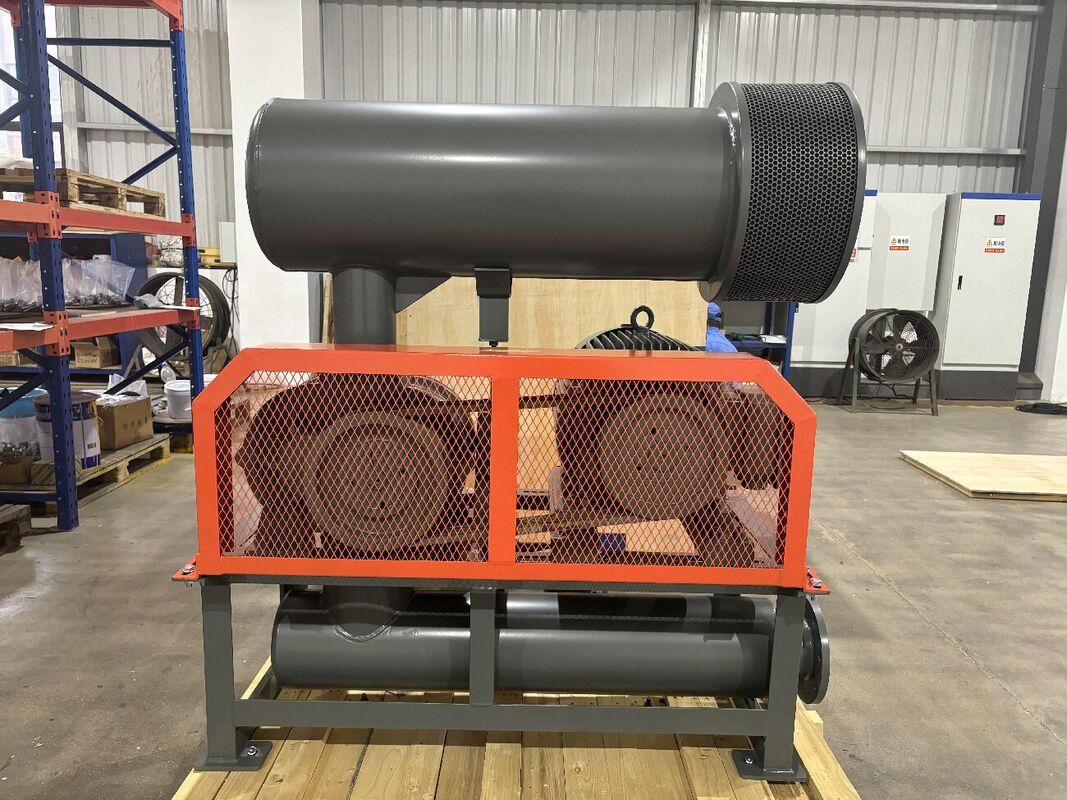

Корневой вращающийся лобный вентилятор с трехлобной конструкцией и водяным охлаждением для повышения производительности в промышленных приложениях
На базе внедренной технологии от американского, мы разработали BKW серии корневых вентиляторов с три-лобы и водоохлаждающей структуры.двигатель, глушители входа и выхода, фильтр, гибкие соединения, клапан освобождения, контрольный клапан и датчик давления, а также могут быть оснащены акустическим корпусом и устройствами управления.
Спецификации
|
Модель
|
BKW6008
|
|
Пропускная способность воздуха
|
7.45-17.83м3/мин
|
|
Дифференциальное давление разряда
|
60-100 КПА
|
|
Скорость вращения
|
850-1800 оборотов в минуту
|
|
Объем охлаждающей воды
|
8 л/мин
|
|
Тип двигателя
|
5.5-7.5/11-15/18.5-22/30/37-45КВт
380/400/415/440В, 3 фазы, 50/60Гц
|
|
Марка двигателя
|
Стандарт: двигатель Siemens Beide или Wannan
Siemens и другие двигатели по вашему выбору
|
|
Тип установки
|
Стандарт: горизонтальный тип.
Вертикальный тип доступен по вашему выбору
|
|
N.W. вентилятора без двигателя
|
305 кг
|
|
Размер упаковки Приблизительно.
|
Упаковочная коробка для вентилятора: 1,8*0,8*1,5 м (L*W*H)
|
Заявления
1. очистка сточных вод
2. отмывание в очистке сточных вод
3. пневматическая транспортировка на цементных заводах
4. удаление пыли в электростанции
Схема параметров
| Модель |
Скорость |
Впускная мощность (м3/мин) и мощность вала (КВт) |
| 00,6 кгф/см2 |
00,7 кгф/см2 |
00,8 кг/см2 |
00,9 кг/см2 |
1.0kgf/cm2 |
| 6000 ммГ2О |
7000 ммГ2О |
8000 ммГ2О |
9000 ммГ2О |
10000 ммГ2О |
| 00,06 МПа |
00,07 МПа |
00,08 МПа |
00,09 МПа |
0.1Мпа |
| обороты в минуту |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
| BKW6008 |
850 |
6.49 |
11.21 |
6.19 |
12.59 |
|
|
|
|
|
|
| Порт Диа: DN125 ((5") |
1000 |
8.28 |
13.19 |
7.98 |
14.81 |
7.72 |
16.85 |
7.45 |
18.88 |
|
|
| 1150 |
10.07 |
15.17 |
9.77 |
17.03 |
9.51 |
19.37 |
9.25 |
21.72 |
9.01 |
24.06 |
| 1250 |
11.26 |
16.49 |
10.97 |
18.51 |
10.70 |
21.06 |
10.44 |
23.60 |
10.20 |
26.15 |
| 1400 |
13.06 |
18.46 |
12.76 |
20.73 |
12.49 |
23.59 |
12.23 |
26.44 |
11.99 |
29.29 |
| 1500 |
14.25 |
19.78 |
13.95 |
22.22 |
13.69 |
25.27 |
13.43 |
28.33 |
13.19 |
31.38 |
| 1650 |
16.04 |
21.76 |
15.74 |
24.44 |
15.48 |
27.80 |
15.22 |
31.16 |
14.98 |
34.52 |
| 1800 |
17.83 |
23.74 |
17.54 |
26.66 |
17.27 |
30.32 |
|
|
|
|
Структура основного корпуса вентилятора
Направление потока охлаждающей воды
Рисунок сборки пакета вентилятора
Размер контуры
| BKWОриентировочный лист размеров: |
|
|
|
|
|
|
|
|
|
|
|
Единица: мм |
Тип |
Порт Диа |
Мощность двигателя |
А. |
В. |
В |
D |
Е |
F |
G |
H |
К |
М |
N |
0 |
П |
Q. |
4-M16×h |
Вес
(в кг) |
| BKW6008 |
125 (((5") |
5.5 ¢7.5 |
1335 |
1084 |
110 |
222 |
688 |
206 |
297 |
1375 |
150 |
300 |
385 |
165 |
250 |
18 |
4-М16×400 |
305 |
| 11 ¢15 |
410 |
495 |
| 18.5 ¢22 |
455 |
540 |
| 30 |
495 |
580 |
| 37 ¢45 |
560 |
645 |
| Стандартные аксессуары включают в себя:глушитель входа и выхода, датчик давления, основной каркас, штурвал вентилятора, штурвал двигателя, ремень, защитный ремень, рельефный клапан, контрольный клапан. |
| Вышеприведенные весы относятся только к стандартным аксессуарам, без двигателя. |
| Размеры для вентилятора, оборудованного высоковольтным двигателем, будут поставляться специально. |
