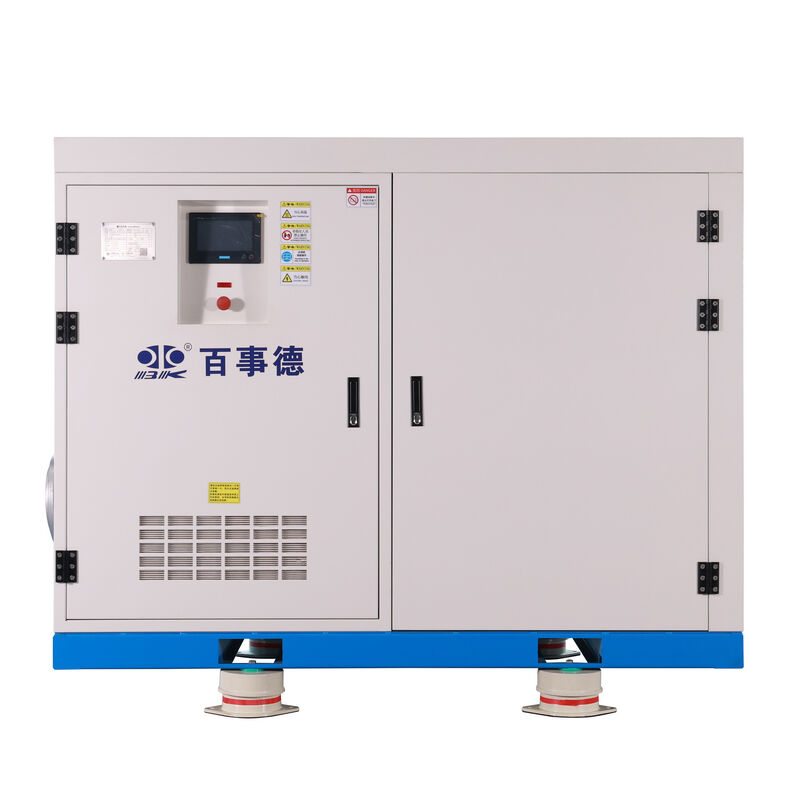

40-120 Кпа, D150, Промышленный винтовой вентилятор с точными мужскими и женскими роторами, обеспечивающими более высокую мощность давления и энергосбережение

О винтовом воздуходувке

Основные характеристики:
1. Мужские и женские роторы безмасляной винтовой воздуходувки спроектированы с высокой точностью. По сравнению с воздуходувкой Рутса, она может достигать внутреннего сжатия в полости, с более высокой эффективностью и на 20% большей энергосберегающей производительностью при одинаковом потреблении энергии.

2. Стабильный поток воздуха, меньшие колебания потока воздуха при изменении давления.

3. Применимо к более высокому давлению, низкий уровень шума.

4. Доступно с интеллектуальным дистанционным управлением ПЛК и различными способами связи, удобными для управления эксплуатацией.

Винтовая воздуходувка обеспечивает внутреннее сжатие во время транспортировки воздуха в полости, поэтому винтовая воздуходувка имеет большинство преимуществ традиционных воздуходувок и в то же время имеет более высокую эффективность.

Процесс транспортировки и сжатия воздуха является непрерывным и прогрессивным, поэтому пульсация воздушного потока ниже, а контроль шума и температуры выхлопа лучше, чем у традиционных воздуходувок.

Как новый тип роторной воздуходувки, разработанный в последние годы, винтовые воздуходувки начали применяться в аэрации, обратной промывке газ-вода, окислительном обессеривании, процессе псевдоожижения/гомогенизации и пневматической транспортировке благодаря своей простой структуре, стабильности, энергосбережению и низкому уровню шума.



















Состав

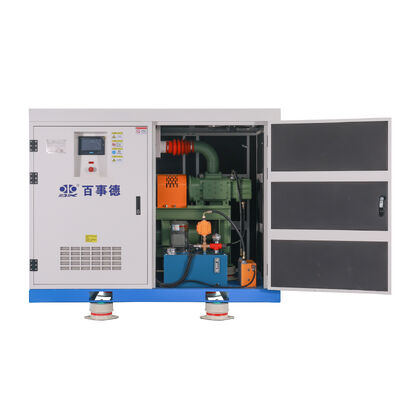

Винтовая воздуходувка состоит из корпуса воздуходувки, основного корпуса воздуходувки, двигателя, воздушного фильтра, глушителя, бака масляного насоса и масляного фильтра.
Как основной компонент винтовой воздуходувки, структура основного корпуса воздуходувки напрямую определяет производительность воздуходувки. Основной корпус состоит из корпуса, винтовых роторов, коробки передач, подшипников, уплотнений вала и т. д.




Принцип работы

Принцип работы винтовой воздуходувки заключается в том, что два параллельных женских и мужских ротора входят в зацепление друг с другом в цилиндре в форме «∞», образуя рабочий объем. Через синхронную шестерню ротор вращается с высокой скоростью в противоположном направлении, и рабочий объем периодически изменяется по мере вращения ротора, реализуя сжатие воздуха во время транспортировки воздуха. Рабочий цикл винтовой воздуходувки можно разделить на три процесса: всасывание, сжатие и выхлоп. Цикл процесса выглядит следующим образом:

1. Процесс всасывания
Рисунок ①: Воздух попадает в объем между зубьями ротора через всасывающий порт. По мере вращения ротора объем между зубьями непрерывно расширяется.

Рисунок ②: Когда объем между зубьями достигает максимума, объем между зубьями отсоединяется от всасывающего порта, и процесс всасывания заканчивается.

2. Процесс сжатия
Рисунок ③: во время сжатия

3. Процесс выхлопа
Рисунок ④: После того, как объем между зубьями соединяется с выпускным отверстием, начинается процесс выхлопа. Во время вращения ротора объем между зубьями непрерывно уменьшается, отправляя сжатый воздух в выхлопную трубу. Этот процесс продолжается до тех пор, пока объем не достигнет расчетных данных.


Особенности
Низкое энергопотребление
Применяя принцип теплового адиабатического сжатия, общая эффективность безмасляной винтовой воздуходувки выше 75% и на 20%-35% выше, чем у традиционных воздуходувок. Также она отличается более высоким давлением выхлопа и меньшей пульсацией давления.

Низкий уровень шума
Аэродинамический шум винтового ротора очень мал, а выход стабилен, что исключает внезапное высвобождение внутреннего воздуха. Волнообразный вход и вентиляционное отверстие минимизируют колебания воздушного потока, а шум воздуходувки меньше, чем у традиционного типа.

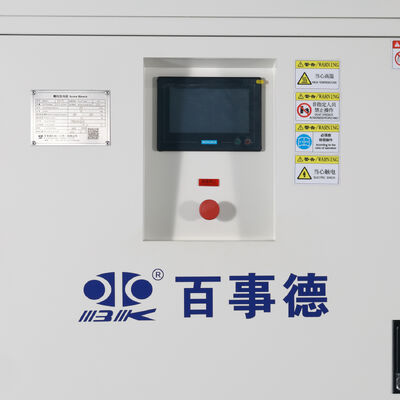

Интеллектуальное управление
Доступно интеллектуальное управление ПЛК, дистанционное управление и несколько режимов связи, что удобно для эксплуатации и обслуживания.

Низкая стоимость
Оптимизированная конструкция обеспечивает меньшее потребление энергии и обеспечивает долговечность продукта. В то же время, устройство легкого веса (нагрузки) работает плавно без специальной инфраструктуры, что экономит затраты для клиентов.
