О Шрубодушителе

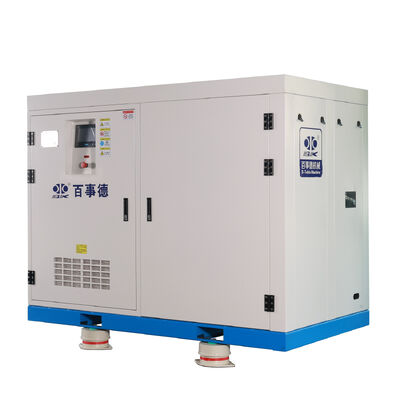

BLG Permanent Magnet Variable Frequency Screw Blower - это передовая система сжатого воздуха, предназначенная для энергоэффективности и точного управления в промышленных приложениях.Этот вентилятор сочетает в себе передовые технологии двигателя и привода с надежным сжатием винтов, что делает его идеальным для промышленности
Его конструкция отвечает современным потребностям в устойчивости и экономичной эффективности в динамичных условиях.
| Самосмазка |
Диапазон давления |
40-100 КПа |
Диапазон воздушного потока |
10,4-172 м3/мин |
Диапазон мощности |
4-280 кВт |
| Нет, нет, нет. |
Модель |
Диаметр |
Давление выхлопных газов
(KPa)
|
Поток воздуха
(м3/мин)
|
Мощность двигателя
(квт)
|
Скорость основного корпуса
(rpm)
|
| 1 |
BLG109A |
DN65 |
40-100 |
1.4-2.9 |
4-7.5 |
2000-3000 гг. |
| 2 |
BLG109B |
2.2-4.8 |
4-11 |
| 3 |
BLG127B |
DN100 |
3.9-8.7 |
5.5-18.5 |
| 4 |
BLG140B |
6.4-12.3 |
7.5-22 |
| 5 |
BLG160A |
DN150 |
7.1-15.1 |
7.5-30 |
| 6 |
BLG160B |
10-20 |
11-37 |
| 7 |
BLG172B |
11.5-25 |
15-45 |
| 8 |
BLG202A |
DN200 |
17.5-31.7 |
18.5-55 |
| 9 |
BLG202B |
22.8-41 |
22 - 75 |
| 10 |
BLG240A |
DN250 |
27.4-47.7 |
30-90 |
1800-3000 |
| 11 |
BLG240B |
34.5-60 |
37-110 |
| 12 |
BLG275A |
DN300 |
40.7-75.5 |
37-132 |
| 13 |
BLG275B |
47.4-90 |
45-160 |
| 14 |
BLG315A |
DN350 |
67.6-116.7 |
75-185 |
| 15 |
BLG315B |
76.4-132 |
75-220 |
| 16 |
BLG343A |
DN350 |
73-136 |
75-200 |
| 17 |
BLG343B |
DN450 |
94-172 |
90-280 |
Состав

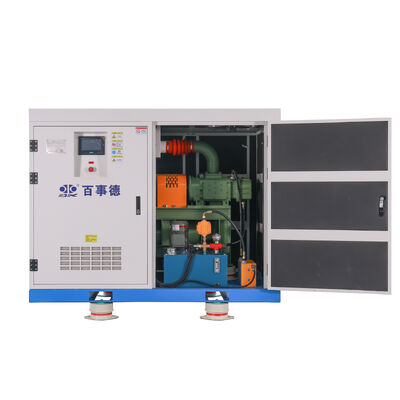

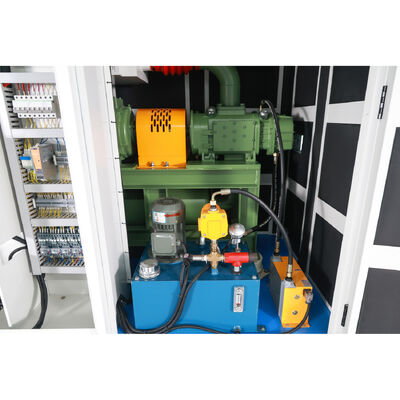

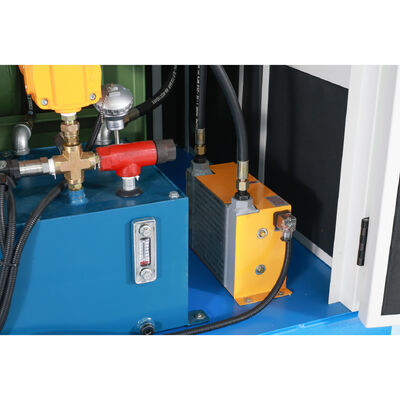

Шрубовой вентилятор состоит из корпуса вентилятора, основного корпуса вентилятора, двигателя, фильтра воздуха, глушителя, резервуара для масляного насоса и фильтра масла.
В качестве основного компонента винтового вентилятора структура основного корпуса вентилятора напрямую определяет производительность вентилятора.уплотнители валов, и т.д.
Рабочий принцип
Принцип работы винтового вентилятора заключается в том, что два параллельных женского и мужского ротора в сети друг с другом в цилиндре в форме "∞" образуют рабочий объем.Ротор вращается с высокой скоростью в противоположном направлении., и объем работы периодически меняется по мере
Рабочий цикл винтового вентилятора можно разделить на три процесса: всасывание, сжатие и выхлоп.Процесс цикла следующий::
1Процесс всасывания
Рисунок 1 : Воздух поступает в объем между зубами ротора через всасывающее отверстие.
Рисунок 2 : Когда объем между зубами достигает максимума, объем между зубами отключается от всасывающего порта и процесс всасывания заканчивается.
2Процесс сжатия
Рисунок 3: во время сжатия
3Процесс выхлопа
Рисунок 4: После подключения межзубного объема к выхлопной шлюзу начинается процесс выхлопа.направление сжатого воздуха в выхлопную трубуЭтот процесс продолжается до тех пор, пока объем не достигнет заданных данных.
Основные характеристики
1"Мужские и женские роторы безмасляного винтового вентилятора изготавливаются точно.По сравнению с корневым вентилятором, он может достичь внутреннего сжатия в полости,с более высокой эффективностью и 20% более высокой энергосбережением при тех же условиях потребления энергии.
2Стабильный воздушный поток, меньше колебаний при изменении давления.
3Применяется при более высоком давлении, низком шуме.

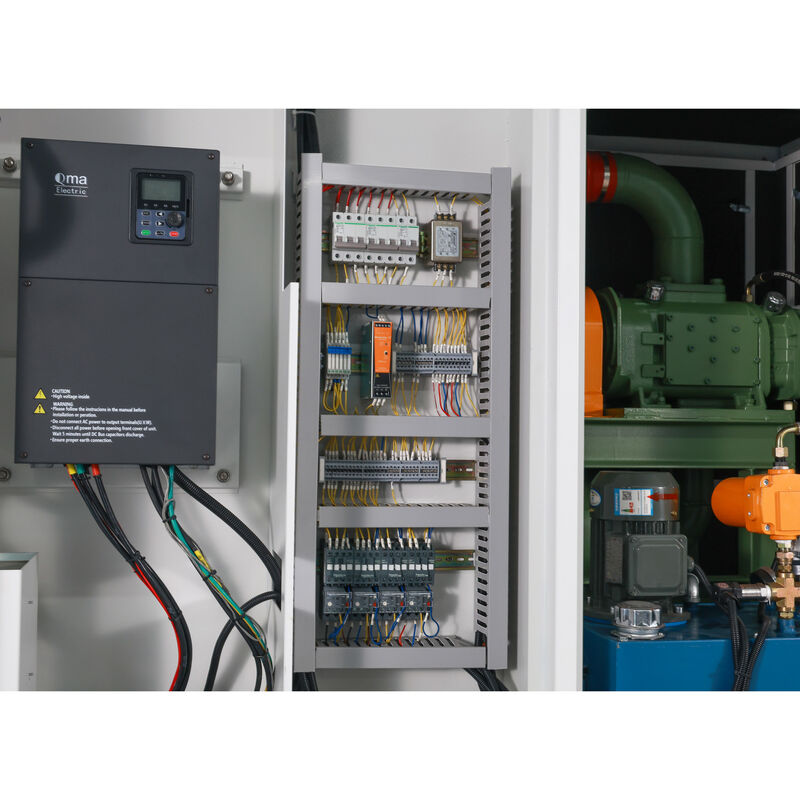

4Доступен с интеллектуальным пультом дистанционного управления PLC и различными методами связи, удобными для управления работой.
Заявления
Очистка сточных вод:Переменные требования к аэрации в биологических процессах.
Промышленные процессы:Пневматическая транспортировка, ферментация или производство, требующие стабильного воздушного потока.
Системы HVAC:Эффективная обработка воздуха в больших объектах.
Спецификации, которые следует рассмотреть
1Пропускная способность воздуха (м3/мин или CFM)
2Диапазон давления (бар или пси)
3Наименованная мощность двигателя (кВт) и класс эффективности (например, IE5)
4Уровень шума (dB) и метод охлаждения (воздушное/водное охлаждение).
