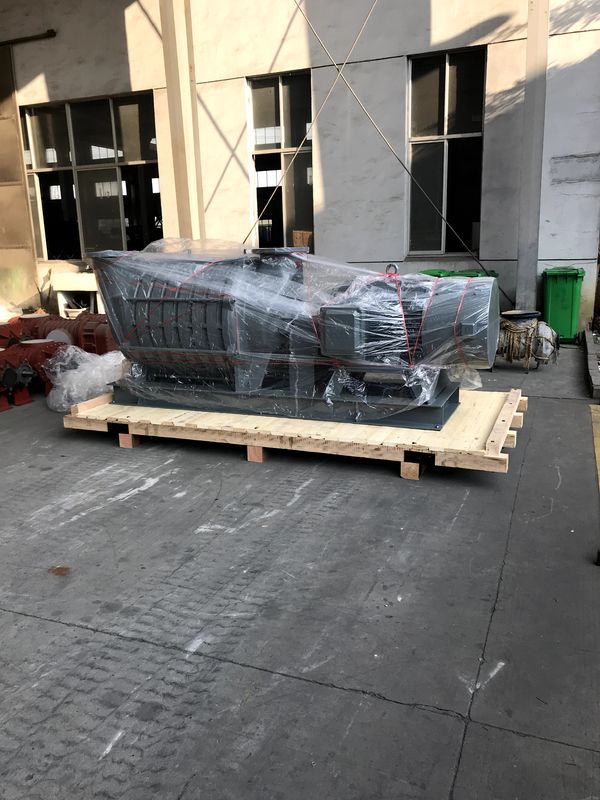

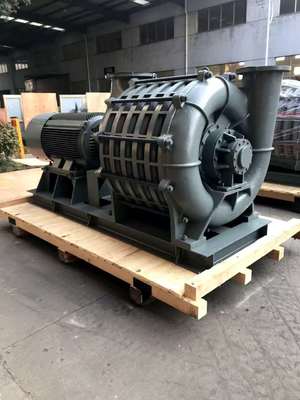

D65-(1.4-1.8), 65 м³/мин Расход воздуха, 98 кПа Входное давление, многоступенчатый центробежный вентилятор

Малошумный многоступенчатый центробежный воздуходувка, воздуходувка для очистки сточных вод

О многоступенчатых центробежных воздуходувках серии D

Мы являемся профессиональным производителем различных типов воздуходувок. Наши многоступенчатые центробежные воздуходувки, а также соответствующие двигатели и аксессуары, могут поставляться с полностью оборудованными системами управления. Широко применяются в очистке сточных вод, подаче доменного газа, угольных

обогатительных фабриках, флотации рудников, производстве химических газов, вакууме и других областях, многоступенчатые центробежные воздуходувки также могут использоваться для транспортировки других специальных газов.

1. Транспортируемая среда: чистый воздух, природный газ, биогаз, метан, водород и т. д.

2. Материал рабочего колеса: литая сталь и алюминиевый сплав

3. Метод охлаждения: воздушное охлаждение или водяное охлаждение

4. Метод привода: ременная передача

5. Применение: очистка воды и сточных вод, вакуумная очистка от пыли, сушка воздушным ножом, флотация и сепарация, цинкование и гальваническое покрытие, насыщение кислородом, производство бумаги и печать, сжигание воздуха и т. д.

Технические характеристики

Особенности

1. Компактная конструкция: элегантный внешний вид, стабильная работа, удобство установки и обслуживания.

2. Плавная работа: высокоэффективное рабочее колесо оптимизировано для минимизации осевой силы и статически-динамически сбалансировано, что обеспечивает плавную и стабильную работу всего агрегата.

3. Низкий уровень шума: воздуходувка работает без механического трения, а разумный профиль лопаток минимизирует шум. Шум, создаваемый многоступенчатой центробежной воздуходувкой, является высокочастотным, который может быть значительно ослаблен препятствиями, поэтому снаружи помещения воздуходувки практически нет шума.

4. Смазка подшипников: для подшипников используется пластичная смазка, что улучшает условия смазки и продлевает срок службы подшипников.

5. Рабочее колесо: рабочее колесо имеет специальную составную кривую, которая уменьшает внутренние утечки и повышает аэродинамическую эффективность и общую эффективность агрегата.

6. Легкая регулировка: расход можно регулировать в определенном диапазоне, используя только входной дроссельный клапан.

7. Режим привода: привод от двухполюсного асинхронного двигателя. В зависимости от условий электросети пользователя могут быть выбраны двигатели с разным напряжением.

8. Уплотнение: каждая ступень рабочего колеса оснащена входными кольцами, а между ступенями и на обоих концах корпуса установлены лабиринтные уплотнения для предотвращения утечки газа.

9. Охлаждение: поскольку рабочее колесо сжимает газ ступень за ступенью, температура выхлопного корпуса значительно выше, чем у впускного корпуса. Для опорного подшипника выхлопной системы предусмотрены устройства воздушного и водяного охлаждения для продления срока службы подшипников.

10. Режим передачи: используется муфтовая передача. В зависимости от различного оборудования и процессов могут быть выбраны и другие режимы передачи.

Стандартная комплектация:

1. Основной корпус воздуходувки

2. Входной глушитель (с воздушным фильтром)

3. Общая станина для двигателя и воздуходувки (включая кожух муфты)

4. Ручной входной дроссельный клапан

5. Двигатель

6. Манометр

7. Крепежные болты и соединительные аксессуары

8. Обратный клапан

Основные характеристики:

· Низкий уровень шума: отсутствие механического трения при работе воздуходувки и разумный профиль лопаток для минимизации шума.

· Малая вибрация: оптимизированное рабочее колесо минимизирует осевую силу, обеспечивая плавную работу всей машины.

· Механизмы без механического трения: не требуется повышение скорости с помощью редуктора. Ротор воздуходувки поддерживается двумя подшипниками спереди и сзади. Во время работы отсутствует механическое трение между любыми частями, кроме подшипников, поэтому шум, вызванный механическим трением, исключается, что обеспечивает максимальный срок службы основного корпуса воздуходувки.

· Удобная регулировка расхода воздуха: диапазон регулировки расхода воздуха воздуходувки составляет 50% ~ 100%, что регулируется путем работы дроссельного клапана на входе.

· Безмасляные механизмы: в процессе нагнетания воздуха воздуходувкой не образуется масло и газ, что гарантирует отсутствие коррозии аэратора и продлевает срок службы системы аэрации. Для заднего подшипника используется водяное охлаждение, что продлевает срок его службы.

· Применение передовых технологий для ротора, обеспечивающих высокую прочность и длительный срок службы

 Структурная схема:
