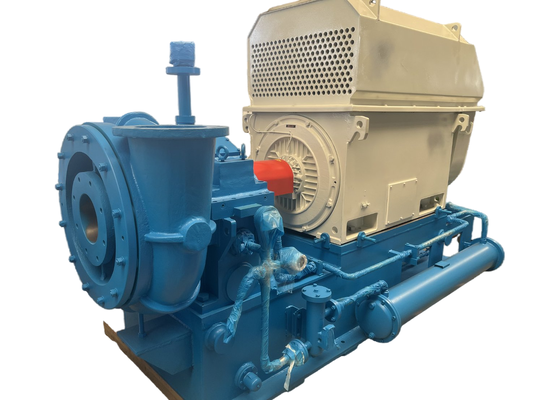

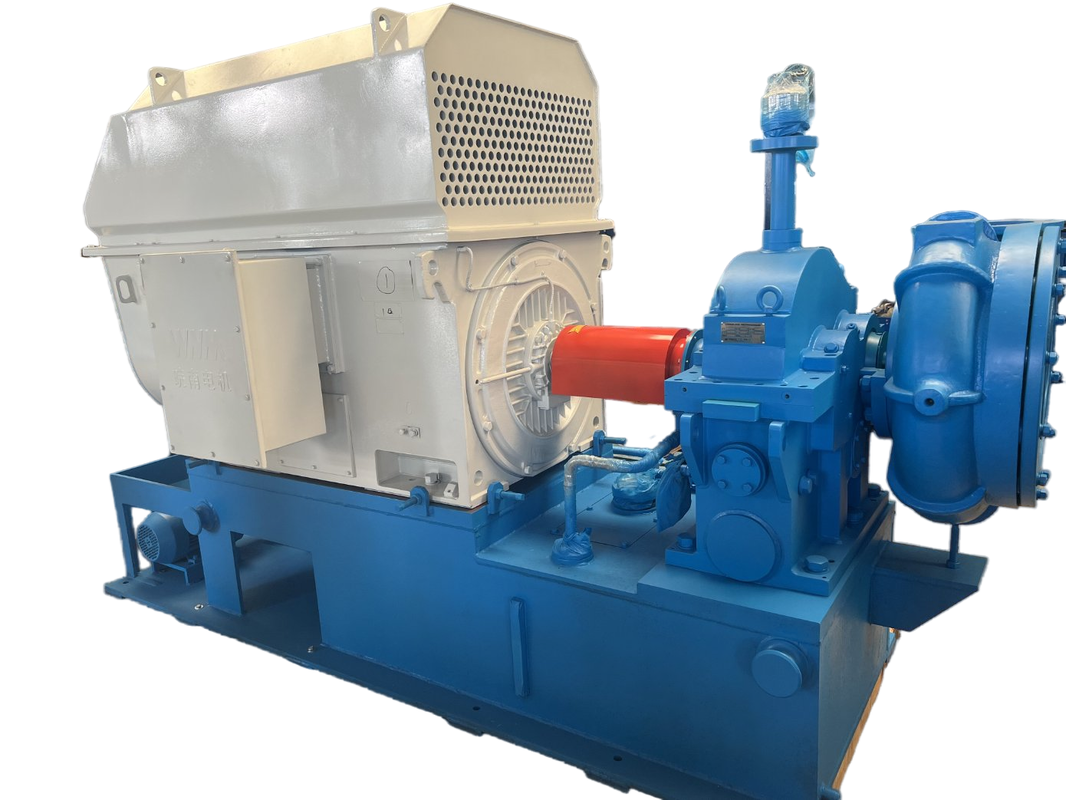

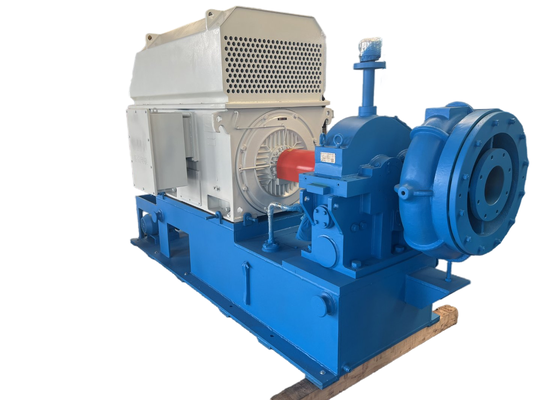

Одноступенчатый высокоскоростной центробежный вентилятор серии GS80 для очистки воды 80 м3/мин
О ГС
Одноступенчатый высокоскоростной центробежный вентилятор серии GS специально разработан для аэрации очистки сточных вод. Между тем, он доступен для таких сред, как воздух, азот, диоксид азота и другие неагрессивные газы.
Воздуходувка Gs характеризуется широкой применимостью, значительной экономией энергии, небольшой площадью, простотой установки, эксплуатации и обслуживания.
Технические характеристики
|
Модель №.
|
ГС80-(1,5-2,0)
|
|
Дифференциальное давление нагнетания
|
50/60/70/80/90/100 кПа
|
|
Мощность двигателя
|
90/110/132/132/160/160 кВт
|
|
Производительность по воздуху
|
80 м³/мин
|
|
Тип двигателя
|
380/400/415/440 В/6 кВ/10 кВ, 3 ФАЗЫ, 50/60 Гц
|
Приложения
а. Для цементной промышленности: воздуходувка для транспортировки цемента, вентиляция и т. д.
б. Для системы очистки сточных вод: аэрационный вентилятор, вентилятор с обратной промывкой и т. д.
в. Для пневматической транспортировки: для транспортировки порошкообразных материалов, таких как мука, цемент, песок, зерно и т. д.
д. Для сбора пыли, очистки пыли, вентиляции на некоторых заводах, в больницах, зданиях и т. д.
е. Для электростанции: транспортировка газа, повышение содержания кислорода, вентиляция, очистка от пыли и т. д.
Ключевые технологии
|
1. Устройство входного направляющего аппарата.
- положение——перед крыльчаткой вентилятора
- Функция — не только для регулировки мощности вентилятора в пределах 45–100%, но и для обеспечения максимальной эффективности вентилятора в пределах диапазона регулировки, особенно при отклонении рабочих параметров от расчетных данных (низкая температура или низкое давление).
- Регулировка — автоматическое или ручное управление нажатием сенсорного экрана на блоке управления вентилятором. В автоматическом режиме входная направляющая лопатка регулируется электрическим оператором с заданным соотношением после получения сигнала постоянного тока 4–20 мА, тогда как в ручном режиме или в условиях технического обслуживания лопатка регулируется вручную.
|
 |
|
2. Зрелый дизайн улитки
Надежная пневматическая работа, высокая эффективность, многопараметрический КПД 85 %.
|
|
|
3. Рабочее колесо высокой эффективности.
- Кривая рабочего колеса выбирается повторяющейся для имитации рабочих условий на компьютере и лучше соответствует реальному расходу газа.
- Изготовлен из воздушного алюминиевого сплава или нержавеющей стали, открытая направляющая изогнута назад (наименьший угол наклона 6 градусов), поверхность тщательно обработана.
|
|
|
4. Конструкция повышающей коробки передач и подшипники высокой надежности.
- Коробка передач имеет горизонтально-разъемную конструкцию, спиральный корпус соединен с нижним корпусом и отделен от верхнего корпуса, что сокращает время, необходимое для разгрузки крышки коробки.
-
Высокоскоростной вал использует технологию жесткого упорного диска, высокую эффективность и низкие механические потери, что подтверждается линейным контактом.
- Эллиптический (дислокационный) подшипник, используемый для больших передач, подшипник с наклонной подушкой для высокоскоростных передач.
- Вал воздуходувки и шестерня изготовлены из термообработанной ковочной стали и тщательно отшлифованы. Каждая горизонтальная критическая скорость находится в пределах ± 15% от нормальной скорости, а скорость крутильного резонанса находится в пределах ± 10% от рабочей скорости, все вращающиеся части динамически сбалансированы.
- Повышающая передача имеет винтовой тип с параллельной осью, со встроенной малой шестерней и вращающимся валом.
-
Изготовлен из кованой легированной стали с поверхностной закалкой и тщательно отшлифован, индекс эксплуатации редуктора составляет не менее 1,8.
|
|
|
5. Высокоточная зубчатая передача.
- Принята шестерня более высокого качества.
- Класс точности зубчатых передач стабилизирован на уровне ISO1328 5~4.
- Класс точности может достигать 3.
- Класс точности, соответствующий стандарту AGMA или DIN.
|
|
|
6. Соединение рабочего колеса и быстроходного вала.
- Примите тип соединения: прямая торцевая шпонка (штифт) и треугольный вал.
- Максимальная мощность, которую он может передать, достигает 3000 кВт.
- Удобен в сборке и разборке без повреждения деталей.
|
|
|
7. Уплотнения высокой производительности
- Материал уплотнителей – сплав мягкой текстуры. (принято спиральное уплотнение)
- Надежная функция, длительный срок службы
- Нет проблем с утечкой
- Низкая стоимость обслуживания, удобство замены.
- Потребление энергии снижено за счет отсутствия трения
|
Результат операции
·Хорошие аэродинамические характеристики: тройная полуоткрытая крыльчатка смешанного потока, используемая для предотвращения образования вихрей и небольших потерь воздушного потока.
·При регулировке входного направляющего аппарата кривая эффективности устройства является плоской, и даже в непредусмотренных условиях эксплуатации можно достичь хорошего энергосберегающего эффекта.
·Компактная конструкция, небольшая площадь, простота в эксплуатации.
·Крыльчатка изготовлена из высокопрочного авиационного алюминиевого сплава и обработана импортным пятикоординатным обрабатывающим центром с небольшой погрешностью кривой. Он обладает надежными пневматическими характеристиками и высокой эффективностью, а также может сэкономить 15–25% энергии по сравнению с большинством воздуходувок Roots.
·Рычаг и ускоряющий механизм имеют цельную конструкцию, что значительно снижает механические потери.
·Ускорительная передача винтового типа обеспечивает хорошую стабильность, низкую вибрацию, низкий уровень шума и длительный срок службы при работе на высоких скоростях.
·Специальный подшипник наклонной опоры: благодаря специальным наклонным опорам изделие обладает высокой стабильностью при работе на высокой скорости.
·Высокая степень автоматического управления, хорошая надежность.
Сборочный чертеж воздуходувного агрегата
Стандартная поставка объема
1. Основной корпус воздуходувки
2. Входной направляющий аппарат.
3. Впускной глушитель
4. Гибкое соединение из нержавеющей стали.
5. Высокоскоростная коробка передач.
7. Выпускной клапан
8. Обратный клапан
9. Основная рама
10. Система смазки
11. Блок управления ПЛК.
12. Мотор
