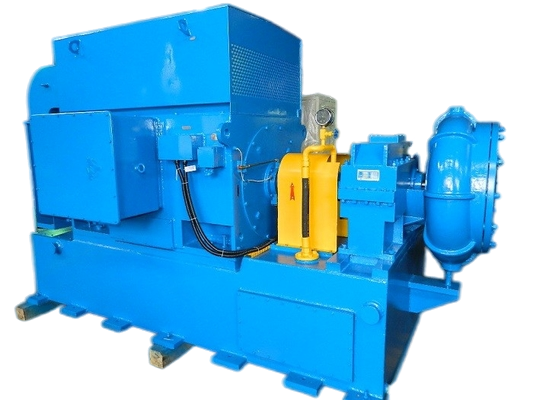

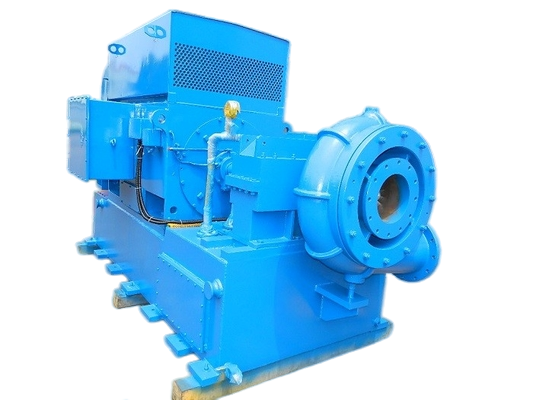

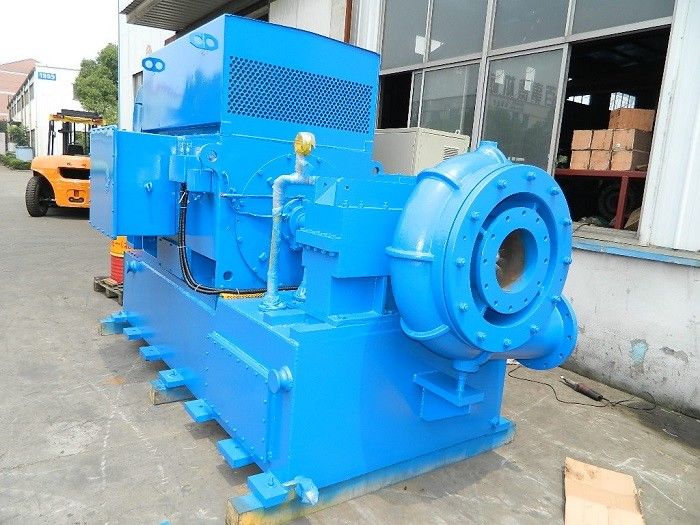

GS120 серия 120 м3/мин Поток воздуха одноступенчатый высокоскоростной центробежный вентилятор

Серия GS120, одноступенчатый высокоскоростной центробежный вентилятор с расходом воздуха 120 м³/мин

О ГС


Одноступенчатый высокоскоростной центробежный вентилятор серии GS специально разработан для аэрации очистки сточных вод. Между тем, он доступен для таких сред, как воздух, азот, диоксид азота и другие неагрессивные газы.

Воздуходувка Gs характеризуется широкой применимостью, значительной экономией энергии, небольшой площадью, простотой установки, эксплуатации и обслуживания.

Технические характеристики

Приложения

а. Для цементной промышленности: воздуходувка для транспортировки цемента, вентиляция и т. д.

б. Для системы очистки сточных вод: аэрационный вентилятор, вентилятор с обратной промывкой и т. д.

в. Для пневматической транспортировки: для транспортировки порошкообразных материалов, таких как мука, цемент, песок, зерно и т. д.

д. Для сбора пыли, очистки пыли, вентиляции на некоторых заводах, в больницах, зданиях и т. д.

е. Для электростанции: транспортировка газа, повышение содержания кислорода, вентиляция, очистка от пыли и т. д.

Конструкция воздуходувки

Центробежный вентилятор серии Gs имеет одноступенчатую консольную конструкцию с осевым входом и радикальной конструкцией нагнетания. Воздух поступает во всасывающую трубу и входное направляющее устройство из впускного фильтра. Главный приводной двигатель соединен с муфтой и повышающей коробкой. При запуске

повышающая передача приводит в движение полуоткрытую крыльчатку тройного смешанного типа для производства газа для получения энергии, а выпуск газа осуществляется через безлопастной диффузор и спиральную камеру.

Результат операции

·Хорошие аэродинамические характеристики: тройная полуоткрытая крыльчатка смешанного потока, используемая для предотвращения образования вихрей и небольших потерь воздушного потока.

·При регулировке входного направляющего аппарата кривая эффективности устройства является плоской, и даже в непредусмотренных условиях эксплуатации можно достичь хорошего энергосберегающего эффекта.

·Компактная конструкция, небольшая площадь, простота в эксплуатации.

·Крыльчатка изготовлена ​​из высокопрочного авиационного алюминиевого сплава и обработана импортным пятикоординатным обрабатывающим центром с небольшой погрешностью кривой. Он обладает надежными пневматическими характеристиками и высокой эффективностью, а также может сэкономить 15–25% энергии по сравнению с большинством воздуходувок Roots.

·Рычаг и ускоряющий механизм имеют цельную конструкцию, что значительно снижает механические потери.

·Ускорительная передача винтового типа обеспечивает хорошую стабильность, низкую вибрацию, низкий уровень шума и длительный срок службы при работе на высоких скоростях.

·Специальный подшипник наклонной опоры: благодаря специальным наклонным опорам изделие обладает высокой стабильностью при работе на высокой скорости.

·Высокая степень автоматического управления, хорошая надежность.

Сборочный чертеж воздуходувного агрегата

Стандартная поставка объема

1. Основной корпус воздуходувки

2. Входной направляющий аппарат.

3. Впускной глушитель

4. Гибкое соединение из нержавеющей стали.

5. Высокоскоростная коробка передач.

7. Выпускной клапан

8. Обратный клапан

9. Основная рама

10. Система смазки

11. Блок управления ПЛК.

12. Мотор
