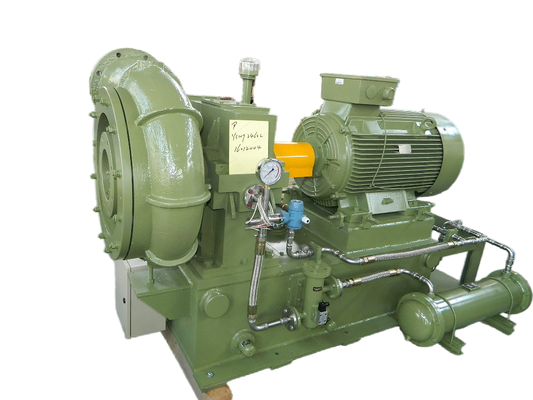

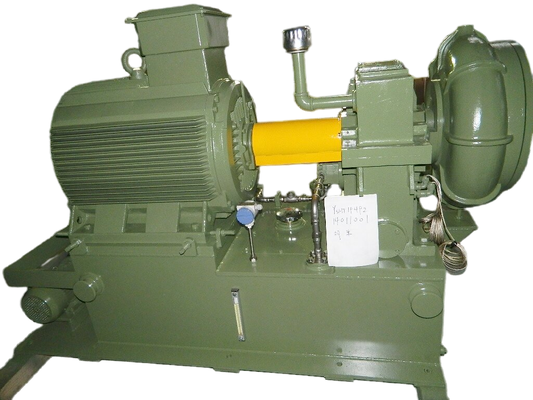

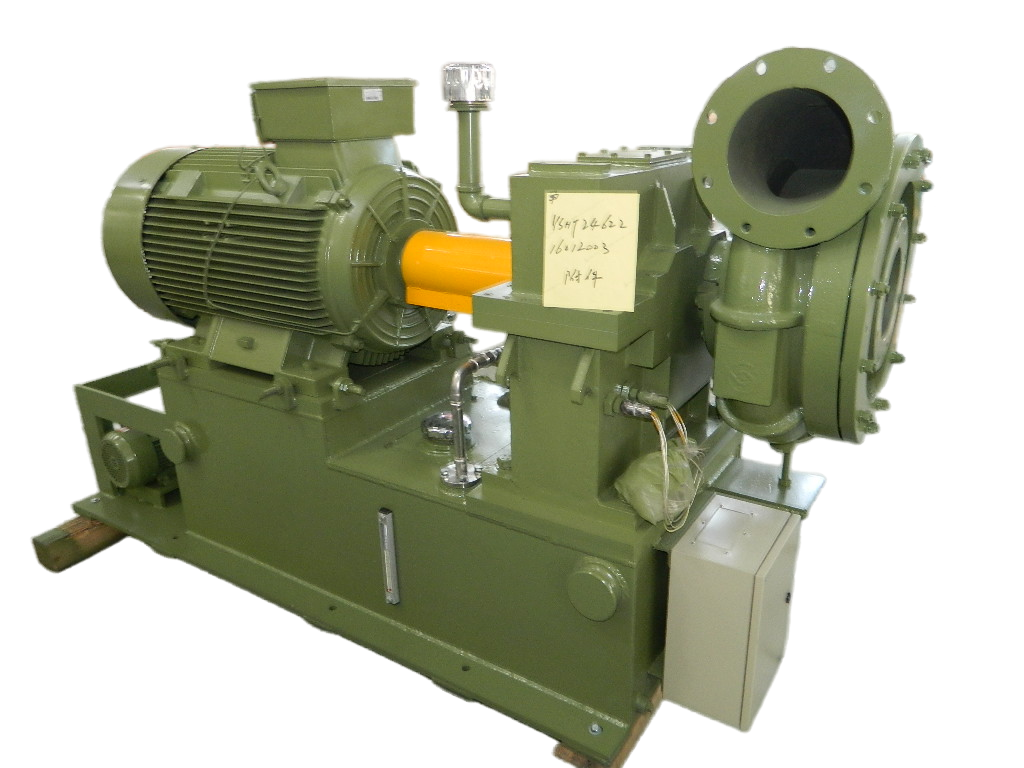

GS160 серии 50-100 Кпа Давление, одноступенчатый высокоскоростной центробежный вентилятор
О ГС
Серия GS одноступенчатый высокоскоростной центробежный вентилятор специально разработан для очистки сточных вод.диоксид азота и другие не коррозионные газы.
Вентилятор Gs отличается широким применением, значительной экономией энергии, небольшой площадью и легкой установкой, эксплуатацией и обслуживанием.
Спецификации
|
型 号
Модель
|
давление
Давление
|
风量
Поток воздуха
|
功率
Сила
|
| |
КПА |
м3/мин |
KW |
| GS160-1.5 |
50 |
160 |
185 |
| GS160-1.6 |
60 |
160 |
220 |
| GS160-1.7 |
70 |
160 |
250 |
| GS160-1.8 |
80 |
160 |
280 |
| GS160-1.9 |
90 |
160 |
280 |
| GS160-2.0 |
100 |
160 |
315 |
Примечания:
1- давление разряда рассчитано на 198 Kpa (A), область применения: 145-198 Kpa (A) или соотношение давления ε составляет 1.5 ≤ε≤1.96;
2.содержание пыли и других твердых примеси ≤ 10mg/m3;
3Мотор должен быть специальным, когда уровень моря выше 1000 м;
4. Не подходит для температуры входа более 60°С или температуры выхода более 120°С;
5.Державый поток в приведенном выше листе - это значение при условии 20°C и 1 atm;
6Пожалуйста, проконсультируйтесь с нашим техническим отделом для возможностей, не указанных в каталоге.
7Для выбора модели одноступенчатого высокоскоростного центробежного вакуумного насоса, пожалуйста, свяжитесь с техническим отделом нашей компании.
Заявления
a. Для цементной промышленности: цементные конвейеры, вентиляторы и т.д.
b. Для системы очистки сточных вод: вентиляционный вентилятор, вентилятор обратного промывания и т.д.
в. Для пневматической транспортировки: для транспортировки порошковых материалов, таких как мука, цемент, песок, зерно и т.д.
d. Для сбора пыли, очистки пыли, вентиляции в некоторых заводах, больницах, зданиях и т. д.
e. Для электростанций: транспортировка газа, увеличение кислорода, вентиляция, очистка от пыли и т.д.
Структура вентилятора
Центробежный вентилятор серии G имеет одноступенчатый подъемный рычаг, осевой вход и структуру радикального разряда.Воздух поступает в всасывающей трубы и впускной устройства направляющей лопатки от впускного фильтра настройки.Главный приводной двигатель подключен к сцеплению и шаговой коробке.
Степ-ап приводит в движение трехместный смешанный полуоткрытый винт для получения газа для питания, а выпуск газа через диффузер без лопаток и волютную камеру.
Основные характеристики
·Хорошие аэродинамические характеристики: трехместный полуоткрытый двигатель смешанного потока, используемый для нелегких вихрей и небольших потерь воздушного потока.
·При регулировании с помощью впускной гидры кривая эффективности установки плоская, и даже при непроектированных условиях работы может быть достигнут хороший эффект экономии энергии.
·Компактная конструкция, небольшая площадь пола, простая эксплуатация.
·Руковик изготовлен из высокопрочного авиационного алюминиевого сплава, обработанный импортированным пятикоординальным центрами обработки с небольшой погрешностью кривой.Он обладает надежными пневматическими характеристиками и высокой эффективностью., в то время как он может сэкономить 15%-25% энергии по сравнению с большинством корневых вдыхателей.
·Рулевое колесо и скоростная передача имеют интегральную конструкцию, что значительно снижает механические потери.
·Установлено спиральное ускоряющее оборудование для обеспечения хорошей стабильности, низкой вибрации, низкого шума и длительного срока службы при высоких скоростях.
·Специальный подшипник наклона: благодаря специальным наклонам продукт обладает высокой стабильностью при движении на высоких скоростях.
·Высокая степень автоматического управления, хорошая надежность.
Рисунок сборки пакета вентилятора
Стандартное обеспечение сферы применения
1. Вдувник Основное тело
2Впускная гидравлическая лопатка
3. Углушитель входа
4Гибкое соединение из нержавеющей стали
5- Скоростная коробка передач
7Выпускный клапан
8- Пробный клапан.
9. Базовая рама
10Система смазки
11. Коробка управления ПЛК
12Двигатель
