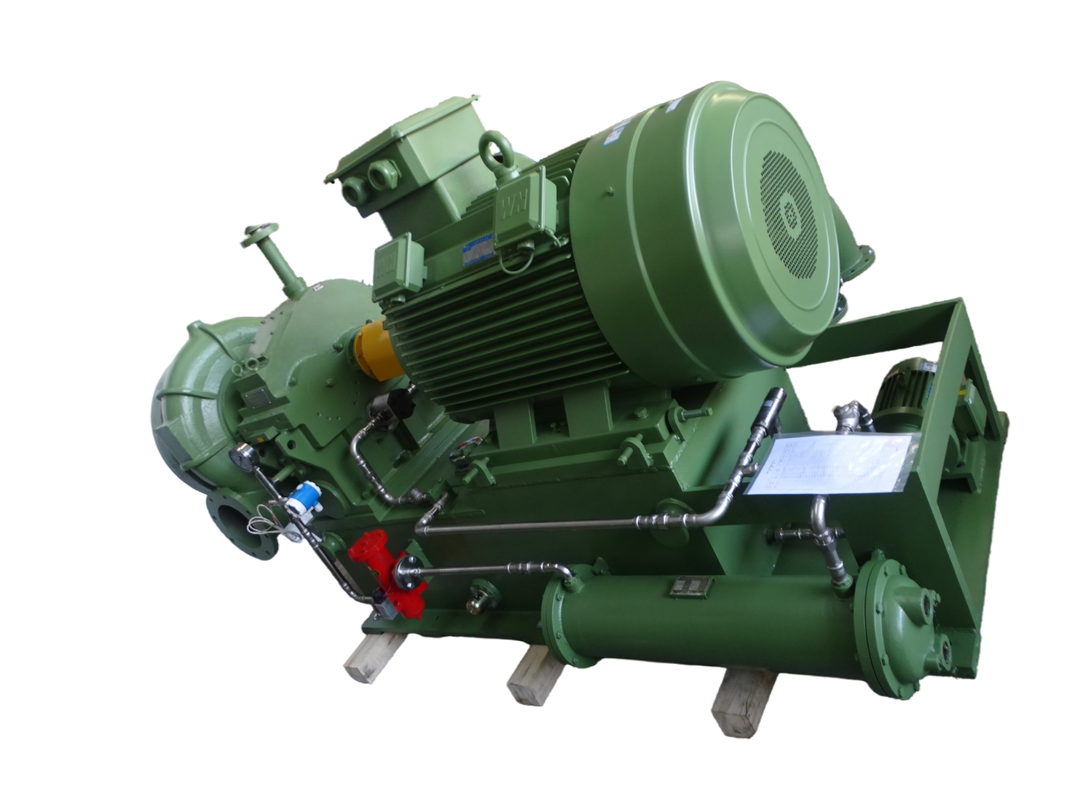

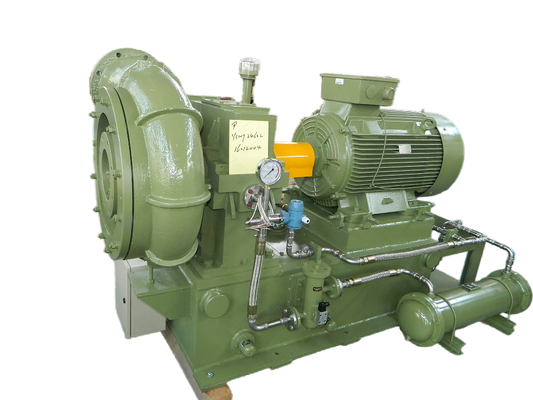

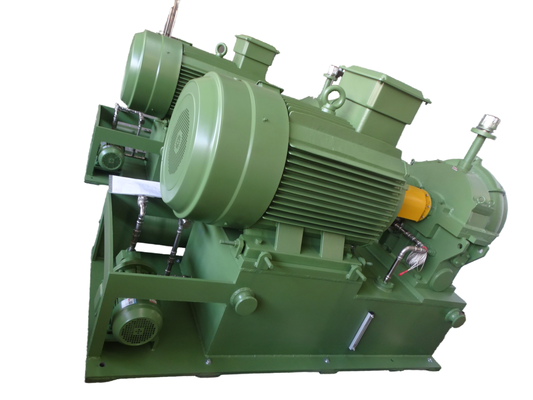

Одноступенчатый высокоскоростной центробежный вентилятор для очистки сточных вод серии GS180, давление 50–100 кПа

Примечания:

1- давление разряда рассчитано на 198 Kpa (A), область применения: 145-198 Kpa (A) или соотношение давления ε составляет 1.5 ≤ε≤1.96;

2.содержание пыли и других твердых примеси ≤ 10mg/m3;

3Мотор должен быть специальным, когда уровень моря выше 1000 м;

4. Не подходит для температуры входа более 60°С или температуры выхода более 120°С;

5.Державый поток в приведенном выше листе - это значение при условии 20°C и 1 atm;

6Пожалуйста, проконсультируйтесь с нашим техническим отделом для возможностей, не указанных в каталоге.

7Для выбора модели одноступенчатого высокоскоростного центробежного вакуумного насоса, пожалуйста, свяжитесь с техническим отделом нашей компании.

1Устройство для управления входом

Состоит из девяти лопастей, устройство ввода направляющего лопастей установлено перед винтом и его степень открытости контролируется электрическим оператором.Когда электрический оператор получает сигнал 4-20mA от панели управления, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2"Волют"

Для надежной пневматической работы, высокой эффективности и для достижения всей многовариантной эффективности до 85% используется наиболее подходящий волютный бегун.

3"Книга для подъезда"

Устройство оснащено шаговой установкой спирального типа.

Принимается подшипник скользящего типа с металлической поверхностью Babbitt. Подшипник использует смазочную пленку для поддержки вала и охлаждения.надежные характеристики и долговечность.

4"Высокоэффективный винт"

Двигатель, который представляет собой трехмерный смешанный полуоткрытый тип, разработан по трехмерной теории.

В то же время он уменьшает деформацию лопаток, вызванную центробежной силой, и повышает надежность эффективности.

Для колеса и высокоскоростного вала применяется переходный тип соединения. Перед поставкой для обеспечения высокой производительности вентилятора проводятся испытания скорости колеса и динамического баланса.

Материал колеса является необязательным, аэрометалл или нержавеющая сталь или другие материалы, доступные в соответствии с требованиями заказчика.

Структура вентилятора

Центробежный вентилятор серии G имеет одноступенчатый подъемный рычаг, осевой вход и структуру радикального разряда.Воздух поступает в всасывающей трубы и впускной устройства направляющей лопатки от впускного фильтра настройки.Главный приводной двигатель подключен к сцеплению и шаговой коробке.

Степ-ап приводит в движение трехместный смешанный полуоткрытый винт для получения газа для питания, а выпуск газа через диффузер без лопаток и волютную камеру.

Основные характеристики

·Хорошие аэродинамические характеристики: трехместный полуоткрытый двигатель смешанного потока, используемый для нелегких вихрей и небольших потерь воздушного потока.

·При регулировании с помощью впускной гидры кривая эффективности установки плоская, и даже при непроектированных условиях работы может быть достигнут хороший эффект экономии энергии.

·Компактная конструкция, небольшая площадь пола, простая эксплуатация.

·Руковик изготовлен из высокопрочного авиационного алюминиевого сплава, обработанный импортированным пятикоординальным центрами обработки с небольшой погрешностью кривой.Он обладает надежными пневматическими характеристиками и высокой эффективностью., в то время как он может сэкономить 15%-25% энергии по сравнению с большинством корневых вдыхателей.

·Рулевое колесо и скоростная передача имеют интегральную конструкцию, что значительно снижает механические потери.

·Установлено спиральное ускоряющее оборудование для обеспечения хорошей стабильности, низкой вибрации, низкого шума и длительного срока службы при высоких скоростях.

·Специальный подшипник наклона: благодаря специальным наклонам продукт обладает высокой стабильностью при движении на высоких скоростях.

·Высокая степень автоматического управления, хорошая надежность.

Рисунок сборки пакета вентилятора

Стандартное обеспечение сферы применения

1. Вдувник Основное тело

2Впускная гидравлическая лопатка

3. Углушитель входа

4Гибкое соединение из нержавеющей стали

5- Скоростная коробка передач

7Выпускный клапан

8- Пробный клапан.

9. Базовая рама

10Система смазки

11. Коробка управления ПЛК

12Двигатель
