1, устройство входного направляющего аппарата
Входное направляющее устройство, состоящее из девяти лопаток, установлено перед рабочим колесом, а степень его открытия контролируется электрическим оператором. Когда электропривод получает сигнал 4–20 мА с панели управления, он регулирует степень открытия лопаток (значение степени открытия отображается как на панели электропривода, так и на экране управления), чтобы устройство входного направляющего аппарата могло сработать до того, как газ поступит в рабочее колесо и реализовать функцию регулировки воздушного потока на 45–100%.
2,волюта
Наиболее подходящая спиральная направляющая выбрана для обеспечения надежной пневматической работы, высокой эффективности и достижения многомерного КПД до 85%.
3, повышающая коробка
Оснащен повышающим редуктором винтового типа. Механизм имеет диффузионную закалку, отличается отличными характеристиками при высокоскоростном вращении и длительным сроком службы.
Используется подшипник скольжения с баббитовой металлической поверхностью. Подшипник имеет смазочную пленку для поддержки вала и охлаждения. Он отличается низким коэффициентом трения, высокими антидетонационными характеристиками, надежной работой и долговечностью.
4, высокоэффективное рабочее колесо
Рабочее колесо полуоткрытого типа тройного смешанного типа спроектировано на основе трехмерной теории. Кривая рабочего колеса выбирается повторяющейся для моделирования.
рабочее состояние на компьютере и лучше подходит для фактического расхода газа. Между тем, это уменьшает деформацию лопастей, вызванную центробежной силой, и повышает надежность эффективности.
Для рабочего колеса и высокоскоростного вала используется усовершенствованный тип соединения. Перед поставкой проводятся испытания рабочего колеса на превышение скорости и динамическую балансировку для обеспечения высокой производительности воздуходувки.
Материал рабочего колеса не является обязательным: аэрометалл, нержавеющая сталь или другие материалы в соответствии с требованиями заказчика.
Конструкция воздуходувки

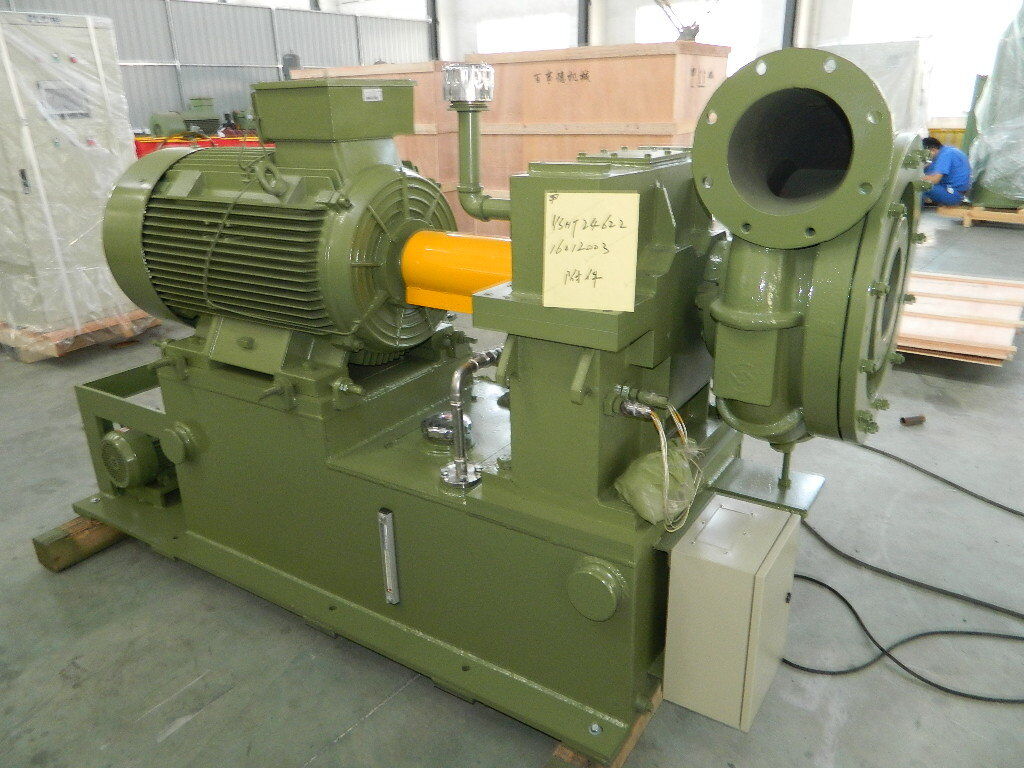

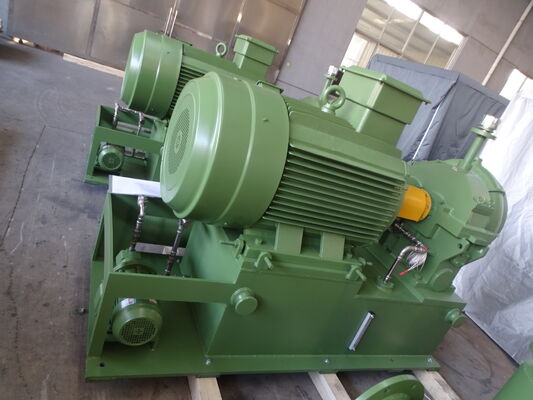

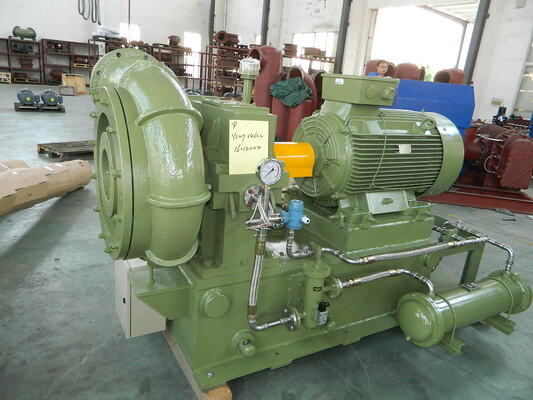

Центробежный вентилятор серии Gs имеет одноступенчатую консольную конструкцию с осевым входом и радикальной конструкцией нагнетания. Воздух поступает во всасывающую трубу и входное направляющее устройство из впускного фильтра. Главный приводной двигатель соединен с муфтой и повышающей коробкой. При запуске
повышающая передача приводит в движение полуоткрытую крыльчатку тройного смешанного типа для производства газа для получения энергии, а выпуск газа осуществляется через безлопастной диффузор и спиральную камеру.
Основные характеристики
·Хорошие аэродинамические характеристики: тройная полуоткрытая крыльчатка смешанного потока, используемая для предотвращения образования вихрей и небольших потерь воздушного потока.
·При регулировке входного направляющего аппарата кривая эффективности устройства является плоской, и даже в непредусмотренных условиях эксплуатации можно достичь хорошего энергосберегающего эффекта.
·Компактная конструкция, небольшая площадь, простота в эксплуатации.
·Крыльчатка изготовлена из высокопрочного авиационного алюминиевого сплава и обработана импортным пятикоординатным обрабатывающим центром с небольшой погрешностью кривой. Он обладает надежными пневматическими характеристиками и высокой эффективностью, а также может сэкономить 15–25% энергии по сравнению с большинством воздуходувок Roots.
·Рычаг и ускоряющий механизм имеют цельную конструкцию, что значительно снижает механические потери.
·Ускорительная передача винтового типа обеспечивает хорошую стабильность, низкую вибрацию, низкий уровень шума и длительный срок службы при работе на высоких скоростях.
·Специальный подшипник наклонной опоры: благодаря специальным наклонным опорам изделие обладает высокой стабильностью при работе на высокой скорости.
·Высокая степень автоматического управления, хорошая надежность.
О нас
①В 1994 году компания Yixing Pengde Machinery Co.,Ltd. (совместное китайско-японское предприятие) родилась и переехала в Индустриальный парк экологических наук и технологий. В следующем году название компании было изменено на B-Tohin Machine (Jiangsu)Co.,Ltd.
②Локализация воздуходувки HC в 1996 г.
③В 1999 году было создано совместное предприятие Tohin Machine Co.,Ltd. с TUTHILL Pneumatics Group (США).
④Локализация и массовые продажи воздуходувки BK в 2000 г.
⑤В 2004 году компании HC Blower и BK Blower были удостоены награды «новый высокотехнологичный продукт», а компания была признана высокотехнологичным предприятием. В том же году компания прошла сертификацию ISO9001, приобрела более 30 000 квадратных метров для нового завода и пожертвовала 500 000 юаней на строительство средней школы B-Tohin Qinghu Hope.
⑥В 2009 году был успешно запущен одноступенчатый высокоскоростной вентилятор, и BK был признан известной торговой маркой города Уси и известной торговой маркой провинции Цзянсу. Был реализован проект факельной программы провинции Цзянсу и ряд патентов, а также была выдвинута идея компании «вместе с сердцем»: внимательно, искренне, уверенно.
⑦В 2013 году бренд BK компании был признан «Известной торговой маркой Китая».
⑧В 2014 году Департамент науки и технологий провинции Цзянсу назвал компанию «Центром аэродинамических исследований Цзянсу» и получил сертификат ISO14001. В то же время была успешно внедрена система автоматизации офиса.
⑨В 2015 году компания представила целую систему тестирования производительности воздуходувок. Успешная ставка на промышленные активы площадью 2600 квадратных метров в зоне экономического развития Исин и создание компании Wuxi B-Tohin Blower Technology Co.,Ltd.
⑩В 2016 году совместное китайско-корейское предприятие Wuxi B-Tohin & Ace Blower Science and Technology Co.,Ltd. был установлен. В том же году был успешно представлен центробежный вентилятор с воздушной фольгой и была основана компания Tohin Vietnam Industry.
⑪В 2017 году компания включила интеллектуальный Интернет вещей, был успешно введен в эксплуатацию тестер баланса турбоцентробежного нагнетателя с воздушным подшипником. Была основана Научно-технологическая ассоциация B-Tohin.
⑫В 2018 году были успешно запущены центробежные вентиляторы B-Tohin с магнитной подвеской, вентиляторы из нержавеющей стали и другие новые продукты.
⑬В 2019 году было внедрено управление платформой ERP во всей компании и в 2019 году прошла оценка «Информационная и индустриализация интеграции».
⑭Винтовая воздуходувка B-Tohin успешно выведена на рынок в 2021 году.
⑮В 2022 году запущен контракт на управление энергопотреблением и продажа нового типа продукции в аренду. С приобретением новой площади в 75 000 квадратных метров начался проект проектирования и интеллектуальной производственной базы высокоэффективных воздуходувок и офисного здания B-Tohin.
Новое здание завода было успешно завершено и перенесено.
