1, устройство входного направляющего аппарата
Устройство входного направляющего аппарата, состоящее из девяти лопаток, установлено перед рабочим колесом, а степень его открытия контролируется электрическим оператором. Когда электропривод получает сигнал 4–20 мА с панели управления, он регулирует степень открытия лопаток (значение степени открытия отображается как на панели электропривода, так и на экране управления), чтобы устройство входного направляющего аппарата могло сработать до того, как газ поступит в рабочее колесо и реализовать функцию регулировки воздушного потока на 45–100%.
2,волюта
Наиболее подходящая спиральная направляющая выбрана для обеспечения надежной пневматической работы, высокой эффективности и достижения многомерного КПД до 85%.
3, повышающая коробка
Оснащен повышающим редуктором винтового типа. Механизм имеет диффузионную закалку, отличается отличными характеристиками при высокоскоростном вращении и длительным сроком службы.
Используется подшипник скольжения с баббитовой металлической поверхностью. Подшипник имеет смазочную пленку для поддержки вала и охлаждения. Он отличается низким коэффициентом трения, высокими антидетонационными характеристиками, надежной работой и долговечностью.
4, высокоэффективное рабочее колесо
Рабочее колесо полуоткрытого типа тройного смешанного типа спроектировано на основе трехмерной теории. Кривая рабочего колеса выбирается повторяющейся для моделирования.
рабочее состояние на компьютере и лучше подходит для фактического расхода газа. Между тем, это уменьшает деформацию лопастей, вызванную центробежной силой, и повышает надежность эффективности.
Для рабочего колеса и высокоскоростного вала используется усовершенствованный тип соединения. Перед поставкой проводятся испытания рабочего колеса на превышение скорости и динамическую балансировку для обеспечения высокой производительности воздуходувки.
Материал рабочего колеса не является обязательным: аэрометалл, нержавеющая сталь или другие материалы в соответствии с требованиями заказчика.

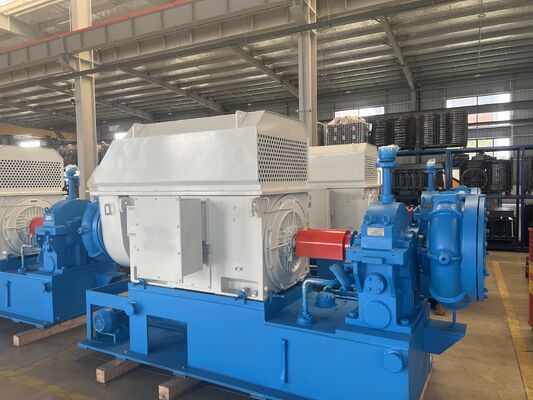

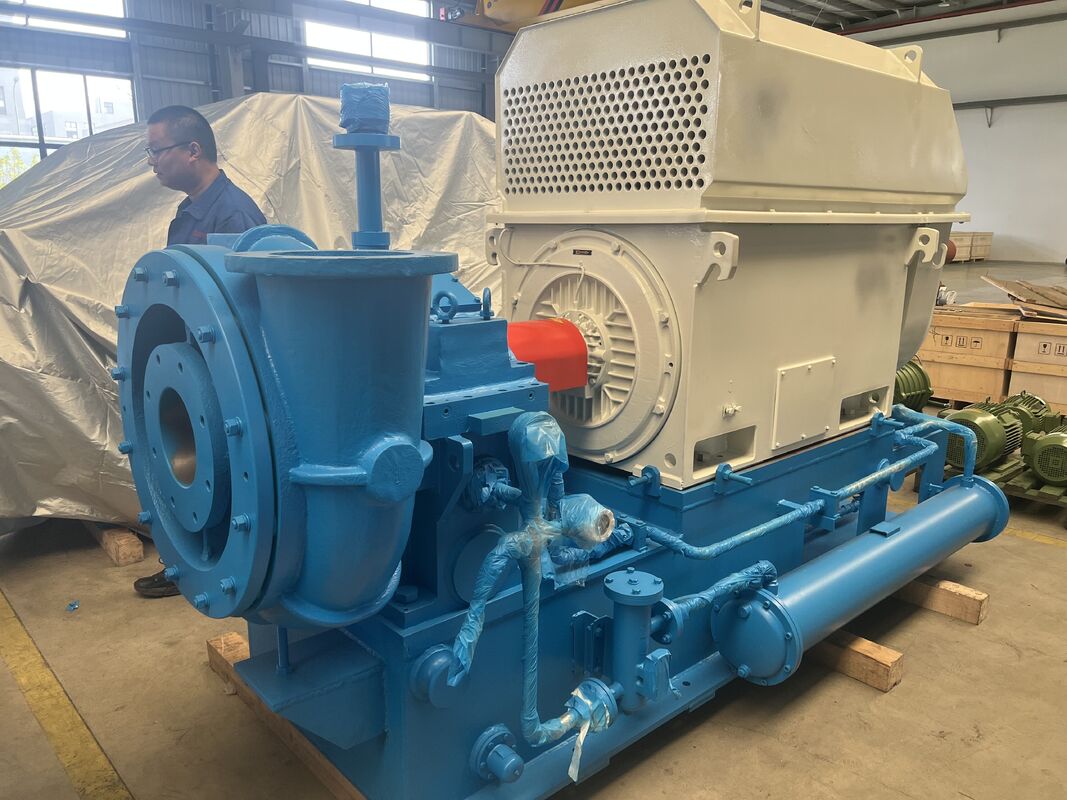

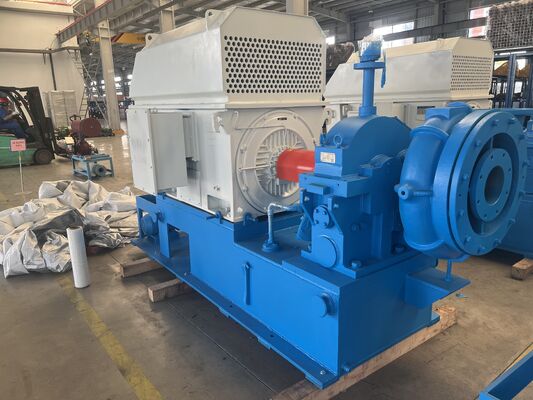

Конструкция воздуходувки
Центробежный вентилятор серии Gs имеет одноступенчатую консольную конструкцию с осевым входом и радикальной конструкцией нагнетания. Воздух поступает во всасывающую трубу и входное направляющее устройство из впускного фильтра. Главный приводной двигатель соединен с муфтой и повышающей коробкой. При запуске
повышающая передача приводит в движение полуоткрытую крыльчатку тройного смешанного типа для производства газа для получения энергии, а выпуск газа осуществляется через безлопастной диффузор и спиральную камеру.
Основные характеристики
·Хорошие аэродинамические характеристики: тройная полуоткрытая крыльчатка смешанного потока, используемая для предотвращения образования вихрей и небольших потерь воздушного потока.
·При регулировке входного направляющего аппарата кривая эффективности устройства является плоской, и даже в непредусмотренных условиях эксплуатации можно достичь хорошего энергосберегающего эффекта.
·Компактная конструкция, небольшая площадь, простота в эксплуатации.
·Крыльчатка изготовлена из высокопрочного авиационного алюминиевого сплава и обработана импортным пятикоординатным обрабатывающим центром с небольшой погрешностью кривой. Он обладает надежными пневматическими характеристиками и высокой эффективностью, а также может сэкономить 15–25% энергии по сравнению с большинством воздуходувок Roots.
·Рычаг и ускоряющий механизм имеют цельную конструкцию, что значительно снижает механические потери.
·Ускорительная передача винтового типа обеспечивает хорошую стабильность, низкую вибрацию, низкий уровень шума и длительный срок службы при работе на высоких скоростях.
·Специальный подшипник наклонной опоры: благодаря специальным наклонным опорам изделие обладает высокой стабильностью при работе на высокой скорости.
·Высокая степень автоматического управления, хорошая надежность.
