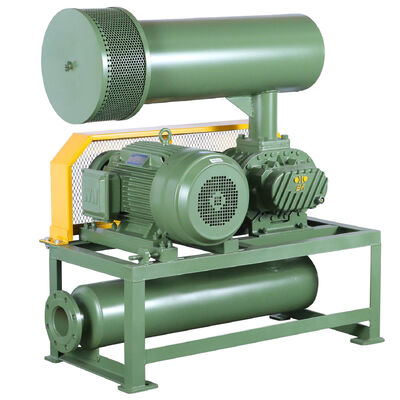

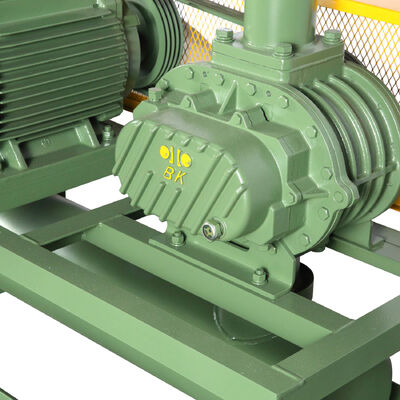

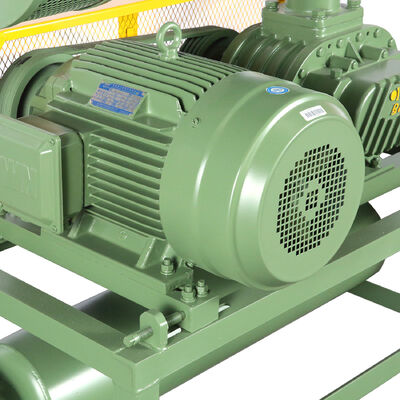

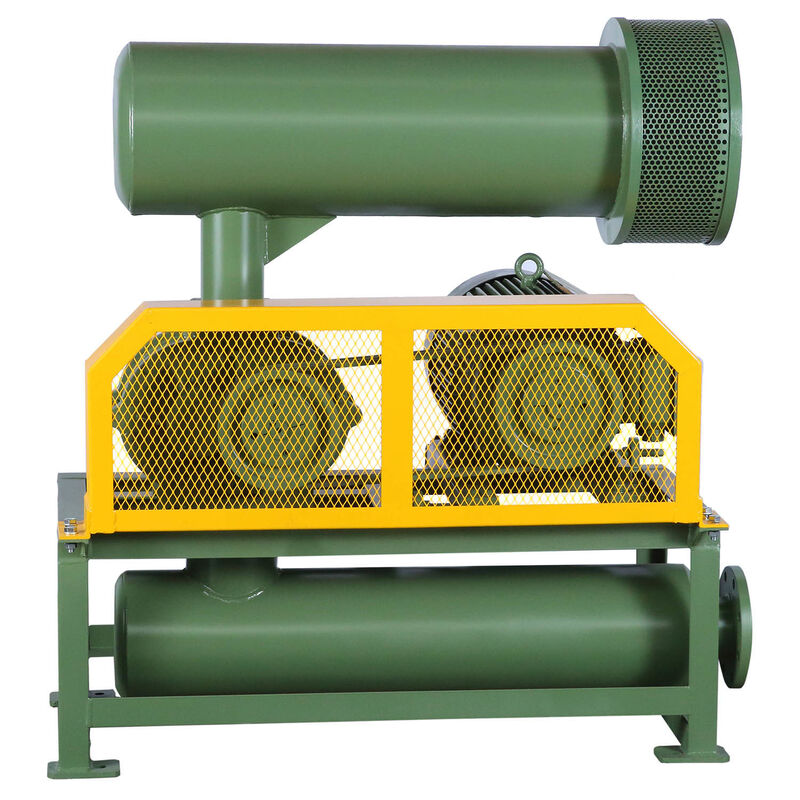

B-Tohin BK6015 DN150mm, четвертое поколение трехлопастых корневых вентиляторов для транспортировки порошка и зерна
О BK Три лобковый корневой дроссель
BK серии корневой вентилятор, с интегральной структурой колеса и вала, имеет широкое применение в охране окружающей среды, электроэнергии, архитектуры, газоснабжения и т.д.
Описание продукта
Roots Blower - это воздуходушитель, и он выпускает фиксированное количество воздуха пропорционально его скорости вращения.По сравнению с двумя лопатами вентиляторЭто меньшее количество воздушных импульсов, меньшее изменение нагрузки, большая прочность, меньший шум и вибрации.
Два параллельных вала имеют по три доли, все доли держат небольшое расстояние друг от друга и помещение внутри. Каждый доли вращения,определенный воздух будет поглощен при входе и передан из корпуса на внутреннюю поверхность в выпускный порт вентилятора.
Два вала будут поворачиваться с помощью механических передач, между долями не будет никакого контакта, поэтому его можно поворачивать на высокой скорости без смазки внутри.У него следующие характеристики:Просто конфигурация;работает плавно;хорошая стабилизация производительности. Он широко применяется в различных отраслях промышленности.
Основные характеристики
1) Установлена плавная работа спиральных механизмов.
2) Он гибкий способы установки из-за той же структуры в входе и выходе.
3) Принимает более разумную конструкцию подшипника, что может увеличить срок службы подшипника.
4) Низкий уровень шума, вибрации и энергопотребления.
Спецификации
| Модель |
BK6015 |
| Пропускная способность воздуха |
14.23м3/мин-37.95м3/мин |
| Дифференциальное давление разряда |
10-50 КПА |
| Скорость вращения |
850 оборотов в минуту - 1800 оборотов в минуту |
| Тип двигателя |
11-22/30/37-45КВт
380/400/415/440В, 3 фазы, 50/60Гц |
| Тип установки |
Стандарт: горизонтальный тип.
Вертикальный тип доступен по вашему выбору |
| N.W. вентилятора без двигателя |
380 кг |
| Особенности |
1- спиралеобразные механизмы для бесперебойной работы
2Компактность и гибкость установки дают пользователям больше возможностей.
3Интегральная конструкция колеса и вала, исключающая недостатки раздробленной конструкции
4Принять импортные масляные уплотнители, изготовленные из фторированной резины с высокой износостойкостью и высокой температурой.
5Низкий уровень шума, низкие вибрации и энергопотребление.
|
Параметр
| Модель |
Порт Диа. |
Скорость |
Впускная мощность (м3/мин) и мощность вала (КВт) |
| 0.1кг/см2 |
0.2 кг/см2 |
00,3 кгф/см2 |
00,4 кгф/см2 |
00,5 кг/см2 |
| 1000 ммГ2О |
2000 ммГ2О |
3000 ммГ2О |
4000 ммГ2О |
5000 ммГ2О |
| 00,01 МПа |
00,02 МПа |
00,03 МПа |
00,04 МПа |
00,05 МПа |
| обороты в минуту |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
м3/мин |
KW |
| BK6015 |
150(6") |
850 |
16.66 |
4.61 |
15.65 |
8.08 |
14.89 |
11.00 |
14.23 |
13.94 |
|
|
| 1000 |
20.02 |
5.43 |
19.01 |
9.50 |
18.25 |
12.94 |
17.60 |
16.40 |
17.04 |
20.39 |
| 1150 |
23.38 |
6.24 |
22.37 |
10.93 |
21.61 |
14.88 |
20.96 |
18.86 |
20.40 |
23.45 |
| 1250 |
25.62 |
6.78 |
24.61 |
11.88 |
23.85 |
16.18 |
23.2 |
20.50 |
22.64 |
25.49 |
| 1400 |
28.99 |
7.60 |
27.98 |
13.3 |
27.21 |
18.12 |
26.56 |
22.96 |
26.00 |
28.55 |
| 1500 |
31.23 |
8.14 |
30.22 |
14.25 |
29.46 |
19.44 |
28.81 |
24.6 |
28.25 |
30.59 |
| 1650 |
34.59 |
8.96 |
33.58 |
15.68 |
32.82 |
21.35 |
32.17 |
27.05 |
31.61 |
33.65 |
| 1800 |
37.95 |
9.77 |
36.94 |
17.10 |
36.18 |
23.29 |
35.53 |
29.51 |
34.97 |
36.71 |
Особенности
1- спиралеобразные механизмы для бесперебойной работы
2Компактность и гибкость установки дают пользователям больше возможностей.
3Интегральная структура винтера превосходит разделённую структуру, более стабильная в передаче мощности
4Принять импортные масляные уплотнители, изготовленные из флуорокаучук, который обладает хорошей износостойкостью и высокой температурой.
5Небольшие вибрации и экономичное потребление энергии.
Размер обзора продукта
BKОриентировочный лист размеров
|
|
|
|
|
|
|
|
|
|
|
Единица: мм |
Тип |
Порт Диа |
Мощность двигателя |
А. |
В. |
В |
D |
Е |
F |
G |
H |
К |
М |
N |
0 |
П |
Q. |
4-M16×h |
Вес
(в кг) |
| BK6015 |
150(6") |
11 ¢ 22 |
1340 |
1064 |
113 |
222 |
748 |
232 |
364 |
1460 |
238 |
476 |
573 |
180 |
280 |
24 |
4-М16×400 |
380 |
| 30 |
539 |
636 |
| 37 ¢45 |
563 |
660 |
| Размеры для BK12034 и BK12042 будут поставляться специально. |
| Стен.dАрт аккeСорри включают:глушитель входа и выхода, ga давленияУГЭ, основной каркас, вентиляторная шкива, мотор штурвал, бeЭто охранник по ремню.eЛюбовь клапан, проверьте клапан. |
| Вышеприведенные весы относятся только к стандартным аксессуарам, без двигателя. |
Рабочий принцип
Корневой вентилятор - это кубический вентилятор, и он выпускает фиксированное количество воздуха пропорционально скорости его вращения.По сравнению с двумя лопатами вентилятор, это меньше воздушных импульсов, меньшее изменение нагрузки, более высокая прочность, меньший шум и вибрации.
Два параллельных вала имеют три доли каждый, все доли держать небольшое расстояние друг от друга и помещения внутри.определенный воздух будет поглощен на входе и перенесен из корпуса внутри поверхности в разрядный порт вентилятора.
Два вала будут поворачиваться механическими шестернями, между долями не будет никакого соприкосновения, поэтому его можно поворачивать на высокой скорости без каких-либо смазок внутри.просто конфигурацияОн широко применяется в различных отраслях.
