Главная страница ПродукцияВоздуходувка 3 корней лепестка

БКД высокое давление,10,0-1,5 кгф/см2 Давление, охлаждение водой, двухступенчатый, трехлопастый воздуходушитель

БКД высокое давление,10,0-1,5 кгф/см2 Давление, охлаждение водой, двухступенчатый, трехлопастый воздуходушитель

БКД высокое давление,10,0-1,5 кгф/см2 Давление, охлаждение водой, двухступенчатый, трехлопастый воздуходушитель

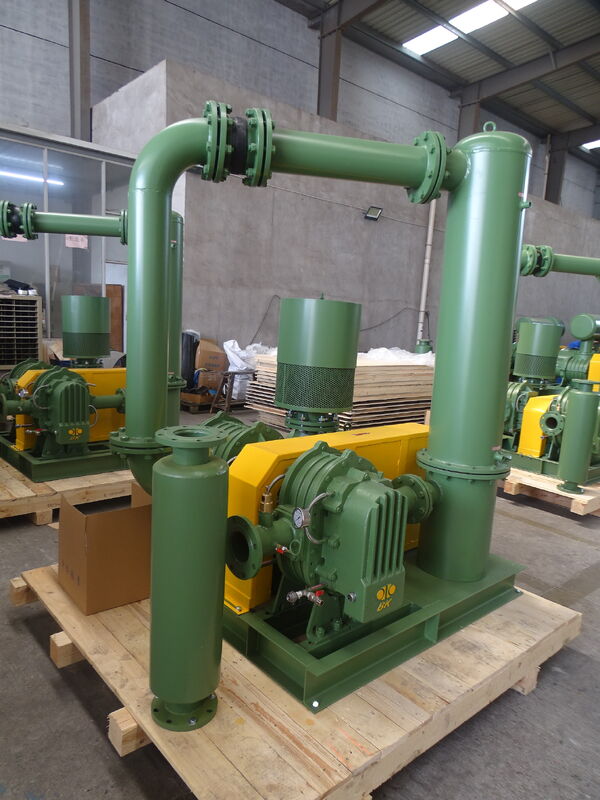

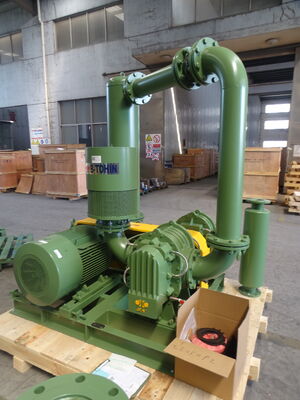

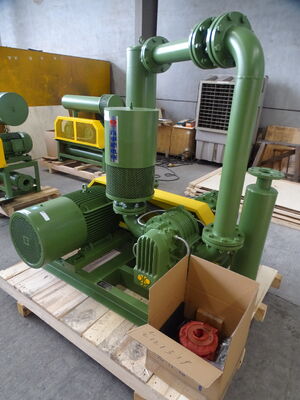

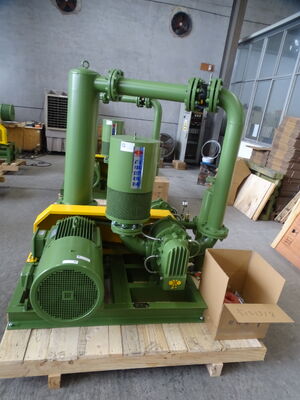

BKD High Pressure ,1.0-1.5 kgf/cm² Pressure, Water Cooling , Two Stages, Three Lobe Roots Air Blower
БКД высокое давление,10,0-1,5 кгф/см2 Давление, охлаждение водой, двухступенчатый, трехлопастый воздуходушитель
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BK
Сертификация: ISO9001 / ISO14001/CE
Номер модели: БКД-1000
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: USD 25000-32000 per set
Упаковывая детали: Экспортированный деревянный ящик
Время доставки: 30 рабочих дней
Условия оплаты: Л/К, Т/Т
Поставка способности: 20 комплектов в месяц
контакт
Подробное описание продукта
Имя: Трехлопастный корневой вентилятор Материал: Чугун
Скорость: 850-1600/1050-1800 об/мин dia порта: 65 (((2,5")
Давление: 1,0-1,5 кгс/см² Тип охлаждения: Вода
Напряжение: 380V/400V/415V/440V/по индивидуальности Частота: 50 Гц/60 Гц
Тип установки:: Горизонтальный или вертикальный Подходит воздуходувка: БКВ5006+БКВ5003
Охлаждающая вода: 32 л/мин Входной поток воздуха: 30,32 - 8,77 м3/мин
Выделить:

Двухступенчатый трехлопастной воздуходувка Рутса

,

Водяное охлаждение воздуходувки Рутса

,

1.0-1.5 кгс/см² воздуходувка Рутса

1 Тип BKD, воздуходувки Рутса



Двухступенчатый воздуходувка BKD состоит из двух воздуходувок BKW, соединенных последовательно, что позволяет превысить предельное давление одного воздуходувки. Газ высокой температуры, выходящий из первичного воздуходувки, охлаждается промежуточным охладителем перед поступлением во вторичный воздуходувка, чтобы его температура не превышала установленного значения, тем самым обеспечивая хорошую работу вторичного воздуходувки.



Серия BKD представляет собой двухступенчатый воздуходувка Рутса, который состоит из двух воздуходувок BKW, соединенных последовательно, и превышает максимальное давление по сравнению с одноступенчатым. Также имеется система промежуточного охлаждения между первой и второй ступенями, которая обеспечивает стандартную температуру воздушного потока для второго воздуходувки.



2 Технические характеристики продукта



Тип Соответствующий воздуходувка

Диаметр порта

(ММ)

Давление

(кгс/см²)

 Скорость (об/мин) Входной расход воздуха (м³/мин)

Мощность на валу

(кВт)

 Охлаждающая вода (л/мин)
Ⅰ Ⅱ
BKD-1000 BKW5006+BKW5003 65(2.5") 1.0-1.5 850-1600 1050-1800 3.32-8.77 10.18-24.26 32
BKD-2000 BKW6008+BKW6005 80(3") 1.0-1.5 850-1500 850-1500 6.05-14.74 16.43-38.89 40
BKD-3000 BKW7011+BKW7006 100(4") 1.0-1.5 850-1500 1000-1650 13.93-29.31 30.21-69.27 50
BKD-4000 BKW8016+BKW7011 150(6") 1.0-1.5 850-1400 850-1400 20.82-41.57 49.28-103.6 70
BKD-5000 BKW8024+BKW8016 200(8") 1.0-1.5 850-1400 850-1400 31.97-62.99 77.31-155.6 90
BKD-6000 BKW9030+BKW9020 250(10") 1.0-1.5 850-1400 850-1400 55.17-105.9 124.3-252 120
BKD-7000 BKW10034+BKW10027 300(12") 1.0-1.5 850-1400 850-1400 80.6-150.88 175.2-383.1 160



3 Входной расход воздуха (м3/мин) и мощность на валу (кВт) при различных условиях



　Тип Диаметр порта Скорость Входной расход воздуха (м3/мин) и мощность на валу (кВт) при различных условиях Охлаждающая вода
1.0кгс/см2 1.2кгс/см2 1.4кгс/см2 1.5кгс/см2
10000мм вод. ст. 12000мм вод. ст. 14000мм вод. ст. 15000мм вод. ст.
об/мин 0.098МПа 0.118МПа 0.137МПа 0.147МПа
Ⅰ Ⅱ м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт л/мин

BKD-1000

(BKW5006+

BKW5003)

 65(2.5") 850 1050 3.52 10.18 3.35 11.53 3.21 12.74 3.16 13.54 32
1000 1200 4.49 11.80 4.32 13.37 4.17 14.76 4.13 15.68
1150 1350 5.45 13.42 5.28 15.20 5.14 16.78 5.09 17.83
1250 1450 6.10 14.50 5.93 16.42 5.78 18.13 5.74 19.26
1350 1550 6.74 15.58 6.57 17.64 6.42 19.47 6.38 20.69
1500 1700 7.71 17.20 7.54 19.48 7.39 21.50 7.34 22.83
1600 1800 8.35 18.28 8.18 20.70 8.03 22.84 7.99

24.26

БКД высокое давление,10,0-1,5 кгф/см2 Давление, охлаждение водой, двухступенчатый, трехлопастый воздуходушитель





3 Габаритные размеры BKD-1000



БКД высокое давление,10,0-1,5 кгф/см2 Давление, охлаждение водой, двухступенчатый, трехлопастый воздуходушитель









4 Другие аксессуары



(1) Безнагрузочный пусковой клапан типа YUSV



(2) Многофункциональный корпус типа BDFZ-L



БКД высокое давление,10,0-1,5 кгф/см2 Давление, охлаждение водой, двухступенчатый, трехлопастый воздуходушитель БКД высокое давление,10,0-1,5 кгф/см2 Давление, охлаждение водой, двухступенчатый, трехлопастый воздуходушитель



  • Принцип работы безнагрузочного пускового клапана



Этот клапан в основном используется в трубопроводах для воздуходувок, компрессоров и винтовых воздуходувок. При запуске воздуходувки



воздух проходит через клапан, и воздуходувка работает без нагрузки, через некоторое время клапан закрывается



из-за разницы давлений в трубопроводе и снаружи, таким образом реализуется запуск без нагрузки для воздуходувки и



может влиять на оборудование и двигатель.



  • Основные характеристики безнагрузочного пускового клапана
  1. Механическая конструкция и разумный дизайн, без сбоев.
  2. Нет необходимости в байпасе и электрической исполнительной системе. Низкая стоимость.
  3. Он заменяет предохранительный клапан и защищает запуск в тяжелых условиях.
  4. Простой монтаж и обслуживание.



  • Основные характеристики корпуса
  1. Использование стали и губки для звукоизоляции, а также звукопоглощающего материала, встроенного в него, что позволяет эффективно снизить шум.
  2. Имеется четыре двери, и каждая сторона может полностью открываться, что удобно для ежедневного обслуживания.
  3. Принята разборная конструкция, что облегчает транспортировку.
  4. Компактная конструкция для экономии места.

тег:

Воздуходувка 3 корней лепестка,

воздуходувка пневматический транспортировать,

укореняет воздуходувку лепестка

Контактная информация
B-Tohin Machine (Jiangsu) Co., Ltd.

Контактное лицо: Iris Xu

Телефон: +8615301523076

Оставьте вашу заявку
B-Tohin Machine (Jiangsu) Co., Ltd.
No69 Xijiu Road, Промышленный парк экологических научных и технологических исследований, Yixing, Jiangsu, Китай
Телефон:86-510-8707-6720
Мобильный сайт политика конфиденциальности ｜ Китай хороший Качество Воздуходувка 3 корней лепестка поставщик. © 2016 - 2026 B-Tohin Machine (Jiangsu) Co., Ltd.. All Rights Reserved.
BKD  Чертеж габаритных размеров                         Единица измерения: мм
Тип Диаметр порта Мощность двигателя A B C D E F G H I J K L M N 0 n Q×h
BKD-1000 65(2.5") 11～30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300
BKD-2000 80(3") 15～45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300
BKD-3000 100(4") 30~45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400
55~75 650 1300 25 1400 1450 1350
BKD-4000 150(6") 55~90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400
110 770 1540 25 860 1720 1770 1560
BKD-5000 200(8") 75～200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400
BKD-6000 250(10") 132～200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400
220~280(6кВ) 1265 2650 25 1040 2080 2130 2580
BKD-7000 300(12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400
220~250(6кВ) 1375 2750 25 2800
280~400(6кВ) 1435 2870 25 2920
Примечание: Размер A является ориентировочным, но не превышает размер B.
