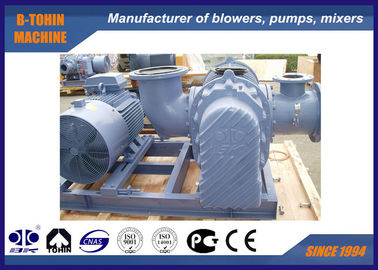

Большой размер скважины DN350 воздуходувки 3 корней лепестка, генератор кислорода укореняет компрессор

Большой размер скважины DN350 воздуходувки 3 корней лепестка, генератор кислорода укореняет компрессор

Большой размер скважины DN350 воздуходувки 3 корней лепестка, генератор кислорода укореняет компрессор
Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
Большой размер скважины DN350 воздуходувки 3 корней лепестка, генератор кислорода укореняет компрессор
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BK
Сертификация: ISO9001/ISO14001/CE
Номер модели: BK10034S
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Подлежит обсуждению
Упаковывая детали: случай экспорта стандартный деревянный
Время доставки: 5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию
Условия оплаты: L / C, T / T
Поставка способности: 50 комплектов в месяц
контакт
Подробное описание продукта
Имя: Трехлопастный корневой вентилятор Тип: Положительное смещение, тип корней, воздушная транспортировка
Воздушная емкость: 71.47-181 м3/мин Различное давление разряда: 10-80 кПа
Мощность двигателя: 75-315 кВт Выписка: DN350 (14 ¢)
Тип охлаждения: Воздух Приложение:: Вентиляция, обратная промывка, пневматическая транспортировка, применяется для очистки воды, цемента
Основные материалы: Чугун Напряжение: 380 В/400 В/415 В/440 В/настраивается
Частота: 50 Гц/60 Гц Приложение: очистка сточных вод
Выделить:

укореняет воздуходувку лепестка

,

воздуходувка пневматический транспортировать



Большой трехлопастной воздуходувки Рутса, диаметр отверстия DN350, компрессор Рутса кислородного генератора



Трехлопастная воздуходувка Рутса состоит из отливки. Крыльчатка, приводной вал, подшипник и другие компоненты. Его преимущества включают энергосбережение, долгий срок службы, стабильный поток воздуха и так далее, он широко применялся во многих областях, таких как аквакультура, очистка сточных вод, транспортировка воздуха/газа/зерна/биогаза и т. д.





Технические характеристики:



Модель

BK10034S

Производительность

71,47-181м3/мин

Перепад давления на выходе

10-80КПа

Скорость вращения

700-1400 об/мин

Тип двигателя

75 кВт-315 кВт

380/400/415/440 В, 3 фазы, 50/60 Гц, также доступен частотный двигатель

Тип установки

Стандарт: горизонтальный тип.

Вертикальный тип доступен по вашему выбору
Цвет Индивидуальный, стандарт RAL6011

Вес нетто воздуходувки без двигателя

2300 кг

Приблизительные размеры упаковки.

2,7*2,1*2,65 м (длина*ширина*высота)





Особенности:

1. Блок воздуходувки имеет компактную конструкцию, включающую воздуходувку, двигатель, глушители на входе и выходе,

фильтр, гибкие соединения, перепускной клапан, обратный клапан и манометр, и может быть оснащен шкафом управления и акустическим кожухом.

2. Компактная конструкция, полная функциональность и удобная установка упрощают эксплуатацию.

3. Трехлопастной тип с оптимизированной кривой.

4. Подшипники NSK, SKF и маслостойкие уплотнения используются для высокой производительности.





Таблица параметров

Модель Диаметр порта
(ММ)		 Скорость Входная производительность (м3/мин) и мощность на валу (кВт)
0,1 кгс/см2 0,2 кгс/см2 0,3 кгс/см2  0,4 кгс/см2
1000 мм вод. ст. 2000 мм вод. ст. 3000 мм вод. ст. 4000 мм вод. ст.
0,01 МПа 0,02 МПа 0,03 МПа 0,04 МПа
об/мин м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт
BK10034S 350 (14 дюймов) 700 85,64  44,77 81,59 55,94 78,48 67,11 75,86 78,28
850 106,1  54,36 102,0 67,93 98,92 81,49 96,31 95,05
1000 126,5 63,96 122,5 79,91 119,4 95,87 116,8 111,8
1150 147,0 73,55 142,9 91,9 139,8 110,2 137,2 128,6
1250 160,6  79,95 156,6 99,89 153,4 119,8 150,8 139,8
1400 181,0  89,54 177,0 111,9 173,9 134,2 171,3 156,6




Модель Диаметр порта
(ММ)		 Скорость Входная производительность (м3/мин) и мощность на валу (кВт)
0,5 кгс/см2  0,6 кгс/см2 0,7 кгс/см2 0,8 кгс/см2
5000 мм вод. ст. 6000 мм вод. ст. 7000 мм вод. ст. 8000 мм вод. ст.
0,05 МПа 0,06 МПа 0,07 МПа 0,08 МПа
об/мин м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт
BK10034S 350 (14 дюймов) 700 73,55 89,45 71,47 100,6
850 94,00 108,6 91,91 122,2
1000 114,4 127,8 112,4 143,7 110,4 159,7 108,7 175,7
1150 134,9 146,9 132,8 165,3 130,9 183,6 129,1 202,0
1250 148,5 159,7 146,4 179,7  144,5 199,6 142,7 219,6
1400 169,0 178,9 166,9 201,2 165,0 223,6 163,2 245,9





Конструкция основного корпуса воздуходувки


Большой размер скважины DN350 воздуходувки 3 корней лепестка, генератор кислорода укореняет компрессор 0





№

Наименование детали

Кол-во.



№

Наименование детали

Кол-во.



№

Наименование детали

Кол-во.

1

Опора

2



9

Левая торцевая крышка

1



17

Масляный бак

1

2

Шестигранный болт

4



10

Штифт

4



18

Шестерня

2

3

Пылезащитное уплотнение

1



11

Корпус

1



19

Шпонка

2

4

Ведомая крыльчатка

1



12

Маслосъемное уплотнение

4



20

Осевая втулка

2

5

Подшипник

2



13

Правая торцевая крышка

1



21

Подшипник

2

6

Ведущая крыльчатка

2



14

Болт

16



22

Опорная плита подшипника

2

7

Пылезащитный колпачок

1



15

Сапун

1



23

Регулировочная прокладка

несколько

8

Шприц для смазки

2



16

Болт

8



24

Магнитная гайка

1





Сборочный чертеж комплекта воздуходувки



Большой размер скважины DN350 воздуходувки 3 корней лепестка, генератор кислорода укореняет компрессор 1





Стандартная комплектация



1. воздуходувка с голым валом

2. перепускной клапан

3. дисковый обратный клапан (тонкий тип)

4. всасывающий глушитель (с воздушным фильтром)

5. выпускной глушитель

6. общий фундамент (с кожухом ремня)

7. резиновый гибкий шарнир и амортизирующая прокладка

8. шкив двигателя

9. манометр

10. V-образный ремень

11. болты, гайки и другие крепежные детали

12. электродвигатель
