Отливные железо Вода охлаждение очистка сточных вод Ротационный лобовый вентилятор с высокой мощностью 3600 м3/час

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	BK
Сертификация:	ISO9001/ISO14001/CE
Номер модели:	BKW8024

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	Подлежит обсуждению
Упаковывая детали:	случай экспорта стандартный деревянный
Время доставки:	5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию
Условия оплаты:	L / C, T / T
Поставка способности:	50 комплектов в месяц

контакт

Подробное описание продукта

Имя:	Воздуходувка лепестка корней роторная	Тип:	Положительный тип корней смещения, 3 лепестка
Воздушная емкость:	31,89-50,67м³/мин	Различное давление разряда:	60-80 кПа
Мощность двигателя:	22-90 кВт	Выписка:	DN200 (8")
Тип привода:	двигатель, подключенный ремнем и шкивом	Тип установки:	горизонтальное, вертикальное доступное также
Выделить:	роторная положительная воздуходувка , роторная воздуходувка лепестка

Чугунный водоохлаждаемый роторный воздуходувка для очистки сточных вод высокой производительности 3600 м³/час

Роторный воздуходувка типа Roots — это объемный воздуходувка, у которого производительность и число оборотов находятся в прямой зависимости. Каждый оборот трехлопастного воздуходувки требует трехкратного всасывания и вытеснения воздуха двухлопастным. По сравнению с двухлопастным воздуходувкой, трехлопастной воздуходувка типа Roots характеризуется низким пульсированием воздуха и более стабильной работой.

Он имеет два лопасти на двух параллельных подшипниках. Между лопастями, эллиптическим корпусом и каждой лопастью существуют очень маленькие зазоры. Равномерное вращение лопастей в противоположных направлениях обеспечивает транспортировку определенного количества воздуха, окруженного корпусом и лопастями, от всасывающей стороны к нагнетательной.

Технические характеристики

Модель	BKW8024S
Производительность	31.89-50.67м³/мин
Перепад давления на выходе	60-80KPA
Скорость вращения	800-1100 об/мин
Объем охлаждающей воды	15 л/мин
Тип двигателя	22-90KW 380/400/415/440V, 3 ФАЗЫ, 50/60 ГЦ
Тип установки	Стандарт: горизонтальный тип. Вертикальный тип доступен по вашему выбору
Вес воздуходувки без двигателя	800 кг
Приблизительные размеры упаковки	2.281.512.45м (ДШВ)

Особенности
1. Улучшенные кривые ротора для экономии энергии на 15-25%
2. Воздуходувка BKW типа Roots обладает хорошими герметизирующими свойствами благодаря использованию фторкаучукового уплотнительного материала.
3. Точность зубчатых колес соответствует пятому классу, а основные детали обрабатываются на станках с ЧПУ для обеспечения плавной работы.
4. Низкая вибрация благодаря точной динамической балансировке.
5. Транспортируемый воздух чистый, без масла и пыли.

Таблица параметров

Модель	Скорость	Входная производительность (м3/мин) и мощность на валу (кВт)						Охлаждение
		0.6 кгс/см2		0.7 кгс/см2		0.8 кгс/см2		Вода
		6000 мм вод. ст.		7000 мм вод. ст.		8000 мм вод. ст.
		0.06 МПа		0.07 МПа		0.08 МПа
	об/мин	м3/мин	кВт	м3/мин	кВт	м3/мин	кВт	л/мин
BKW8024S	800	33.69	46.25	32.76	51.61	31.89	56.97	15
Диаметр порта: 200 (8 дюймов)	850	36.52	49.14	35.59	54.84	34.72	60.53
	900	39.35	52.03	38.42	58.06	37.56	64.09
	1000	45.01	57.82	44.08	64.51	43.22	71.21
	1100	50.67	63.6	49.74	70.96	48.88	78.33

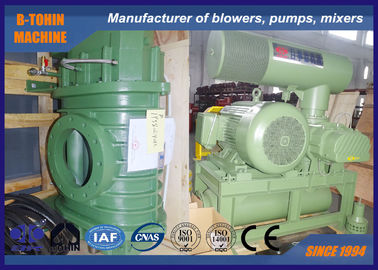

Конструкция основного корпуса воздуходувки

Отливные железо Вода охлаждение очистка сточных вод Ротационный лобовый вентилятор с высокой мощностью 3600 м3/час 0

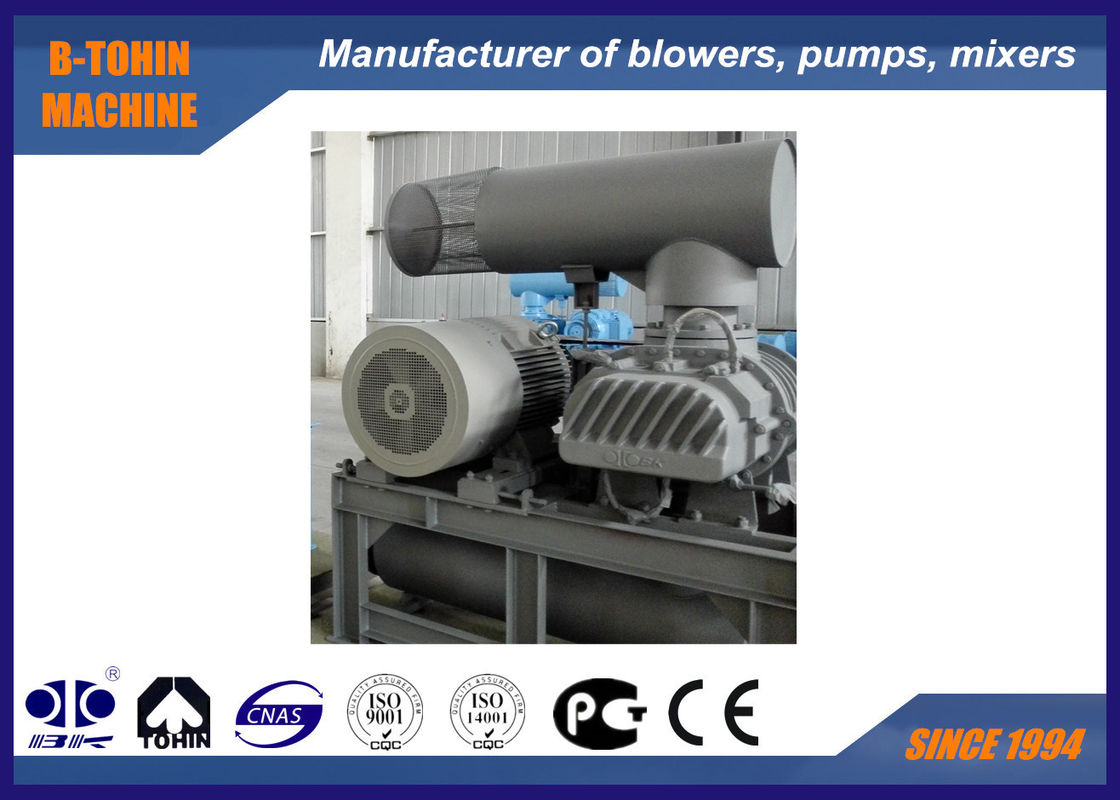

Направление потока охлаждающей воды

Отливные железо Вода охлаждение очистка сточных вод Ротационный лобовый вентилятор с высокой мощностью 3600 м3/час 1

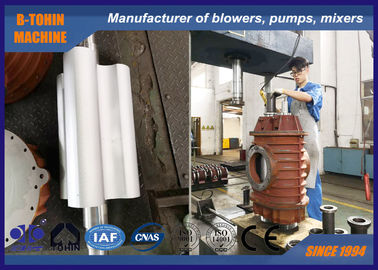

Сборочный чертеж комплекта воздуходувки

Отливные железо Вода охлаждение очистка сточных вод Ротационный лобовый вентилятор с высокой мощностью 3600 м3/час 2

Стандартная комплектация

1. Вал воздуходувки
2. Входной глушитель (с воздушным фильтром)
3. Выходной глушитель
4. Предохранительный клапан
5. Обратный клапан
6. Гибкое соединение
7. Манометр
8. Шкив воздуходувки и шкив двигателя
9. V-образный ремень
10. Ременная крышка
11. Общая база
12. Двигатель
