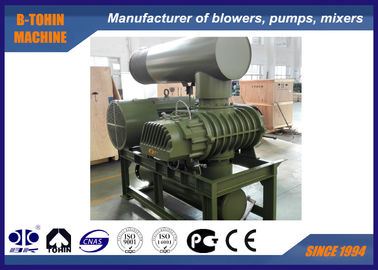

Воздуходувка с роторными лопастями DN300 Roots, 6000 м3/час, 80 КПа
Применение
1. Для цементной промышленности: воздуходувка для транспортировки цемента, вентиляционная воздуходувка, воздуходувка для печей, воздуходувка для вращающихся печей и т.д.
2. Для системы очистки сточных вод: воздуходувка для аэрации, воздуходувка для обратной промывки и т.д.
3. Для аквакультуры: увеличение аэрации для прудов с рыбой, прудов с моллюсками, прудов с креветками и т.д.
4. Для пневматической транспортировки: транспортировка порошкообразных материалов, таких как мука, цемент, песок, зерно и т.д.
5. Для пылеулавливания, вентиляции для очистки от пыли на некоторых фабриках, в больницах, зданиях и т.д.
6. Для электростанций: транспортировка газа, увеличение содержания кислорода, вентиляция, очистка от пыли и т.д.
Технические характеристики
|
Модель
|
BKW9030S
|
|
Производительность
|
50.46-106.5 м3/мин
|
|
Перепад давления на выходе
|
60-100 КПа
|
|
Скорость вращения
|
850-1500 об/мин
|
|
Расход охлаждающей воды
|
20 л/мин
|
|
Тип двигателя
|
37-90/110-220 КВт
380/400/415/440 В, 3 ФАЗЫ, 50/60 Гц
|
|
Тип установки
|
Стандартная: горизонтальная.
Вертикальная установка доступна по вашему выбору
|
|
Вес воздуходувки без двигателя
|
1300 кг
|
|
Приблизительные размеры упаковки
|
2.67*1.85*2.5 м (Д*Ш*В)
|
* также доступен тип BX из нержавеющей стали
Особенности
1. Объемный нагнетатель, транспортировка воздуха плавная, незначительные изменения расхода при изменении давления.
2. Трехлопастной импеллер обеспечивает тихий вход и выход с низким уровнем вибрации.
3. Специальный импеллер с оптимизированной кривой обеспечивает высокую эффективность и низкое энергопотребление воздуходувки.
4. Используются сальники из фторкаучука SKF и подшипники NSK (стандартные), также доступны подшипники других известных марок, таких как SKF, FAG.
Таблица параметров
| Модель |
Скорость |
Входная производительность (м3/мин) и мощность на валу (КВт) |
| 0.6 кгс/см2 |
0.7 кгс/см2 |
0.8 кгс/см2 |
0.9 кгс/см2 |
1.0 кгс/см2 |
| 6000 мм вод. ст. |
7000 мм вод. ст. |
8000 мм вод. ст. |
9000 мм вод. ст. |
10000 мм вод. ст. |
| 0.06 МПа |
0.07 МПа |
0.08 МПа |
0.09 МПа |
0.1 МПа |
| об/мин |
м3/мин |
КВт |
м3/мин |
КВт |
м3/мин |
КВт |
м3/мин |
КВт |
м3/мин |
КВт |
| BKW9030S |
850 |
53.06 |
72.91 |
51.71 |
81.10 |
50.46 |
89.29 |
|
|
|
|
| |
1000 |
65.4 |
85.78 |
64.05 |
95.41 |
62.8 |
105 |
61.61 |
114.7 |
60.5 |
124.3 |
| Диаметр порта: |
1150 |
77.74 |
98.65 |
76.39 |
109.7 |
75.14 |
120.8 |
73.95 |
131.9 |
72.84 |
142.9 |
| DN250 |
1250 |
85.97 |
107.2 |
84.62 |
119.3 |
83.36 |
131.3 |
82.18 |
143.3 |
81.06 |
155.40 |
| (10") |
1400 |
98.31 |
120.1 |
96.96 |
133.6 |
95.7 |
147.1 |
94.52 |
160.5 |
93.4 |
174 |
| |
1500 |
106.5 |
128.7 |
105.2 |
143.1 |
103.9 |
157.6 |
102.7 |
172 |
|
|
| Охлаждающая вода: 20 л/мин |
Конструкция основного корпуса воздуходувки
Направление потока охлаждающей воды
Сборочный чертеж комплекта воздуходувки
Стандартная комплектация
1. Вал воздуходувки
2. Входной глушитель (с воздушным фильтром)
3. Выходной глушитель
4. Предохранительный клапан
5. Обратный клапан
6. Гибкое соединение
7. Манометр
8. Шкив воздуходувки и шкив двигателя
9. V-образный ремень
10. Ременной кожух
11. Общая база
12. Двигатель
