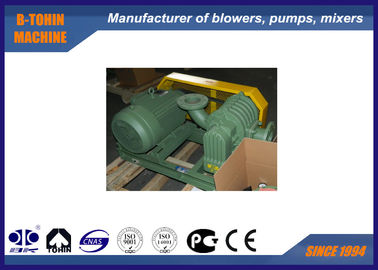

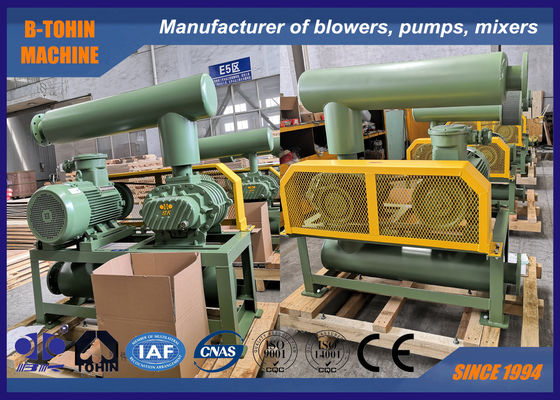

Вакуумный насос-воздуходувка с воздушными корнями, максимальное давление -40 кПа, вакуумная воздуходувка
О вакуумном насосе BK
Вакуумный насос BK разработан для вакуумного использования путем изменения выходного и входного отверстий нагнетателя с положительными корнями. Его вакуумное давление составляет от -10 кПа до -40 кПа. Он широко применяется в транспортировке пищевых продуктов, металлургии, химической промышленности и электронном покрытии. Он отличается стабильной работой и надежной производительностью.
Технические характеристики
|
Модель
|
BV5009
|
| Размер входного отверстия |
DN100 |
| Размер выходного отверстия |
DN100 |
|
Производительность по воздуху
|
5.68-18.41 м3/мин
|
|
Дифференциальное давление на выходе
|
-10 ~ -40 кПа
|
|
Скорость вращения
|
850-2000 об/мин
|
|
Тип двигателя
|
5.5-7.5/11-15/18.5-22 кВт
380/400/415/440 В, 3 ФАЗЫ, 50/60 Гц
|
|
Марка двигателя
|
Стандарт: двигатель Siemens Beide или Wannan
Двигатель Siemens и ABB на ваш выбор
|
|
Тип установки
|
Стандарт: горизонтальный тип.
Вертикальный тип доступен по вашему выбору
|
|
Вес воздуходувки без двигателя
|
239 кг
|
|
Размер упаковки Прибл.
|
1.5*1.05*1.75 м (длина*ширина*высота)
|
Таблица параметров
| Модель |
Диаметр порта
(мм) |
Скорость |
Производительность на входе (м3/мин) и мощность на валу (кВт) |
| -0.1 кгс/см2 |
-0.2 кгс/см2 |
-0.3 кгс/см2 |
-0.4 кгс/см2 |
| -1000 мм вод. ст. |
-2000 мм вод. ст. |
-3000 мм вод. ст. |
-4000 мм вод. ст. |
| -0.01 МПа |
-0.02 МПа |
-0.03 МПа |
-0.04 МПа |
| об/мин |
м3/мин |
кВт |
м3/мин |
кВт |
м3/мин |
кВт |
м3/мин |
кВт |
| BV5009 |
100(4") |
850 |
7.05 |
2.12 |
6.48 |
3.60 |
6.05 |
5.43 |
5.68 |
6.29 |
| 1000 |
8.53 |
2.49 |
7.97 |
4.23 |
7.53 |
6.39 |
7.17 |
7.40 |
| 1150 |
10.01 |
2.87 |
9.45 |
4.86 |
9.01 |
7.35 |
8.65 |
8.51 |
| 1250 |
11.00 |
3.12 |
10.44 |
5.29 |
10.00 |
7.99 |
9.64 |
9.25 |
| 1350 |
11.99 |
3.37 |
11.43 |
5.71 |
10.99 |
8.63 |
10.62 |
9.99 |
| 1500 |
13.47 |
3.74 |
12.91 |
6.35 |
12.47 |
9.59 |
12.11 |
11.10 |
| 1600 |
14.46 |
3.99 |
13.90 |
6.77 |
13.46 |
10.23 |
13.10 |
11.84 |
| 1750 |
15.94 |
4.37 |
15.38 |
7.40 |
14.94 |
11.18 |
14.58 |
12.95 |
| 1850 |
16.93 |
4.62 |
16.37 |
7.83 |
15.93 |
11.82 |
15.57 |
13.69 |
| 2000 |
18.41 |
4.99 |
17.85 |
8.46 |
17.41 |
12.78 |
17.05 |
14.80 |
Сборочный чертеж упаковки воздуходувки
| BV Лист габаритных размеров |
|
|
|
|
|
|
|
|
|
|
|
Единица измерения: мм |
Тип |
Диаметр порта |
Мощность двигателя |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
n-M16×h |
Вес
(кг) |
| BV5009 |
100(4") |
5.5～7.5 |
1255 |
984 |
110 |
192 |
608 |
204 |
272 |
1225 |
163 |
325 |
409 |
150 |
230 |
18 |
4-M16×300 |
239 |
| 11～15 |
428 |
512 |
| 18.5～22 |
473 |
557 |
| Стандартные аксессуарывключают: входной, выходной глушитель, манометр отрицательного давления, основание, крышку ремня, предохранительный клапан вакуума, клиновой ремень.Указанный выше вес указан только для стандартных аксессуаров, без учета двигателя.Стандартный объем поставки1. основной корпус воздуходувки |
| 2. предохранительный вакуумный клапан |
3. входной глушитель
4. выходной глушитель
5. общее основание (с крышкой ремня)
6. резиновый гибкий стык и амортизатор
7. шкив воздуходувки
8. манометр
9. ремень
10. болты, гайки и другие соединительные детали
11. двигатель
Профиль компании
B-Tohin Machine (Jiangsu) Co., Ltd., иностранное предприятие, основанное в 1994 году, расположено в индустриальном парке экологической науки и технологий, Исин, Китай. B-Tohin в основном занимается производством и продажей воздуходувок с корнями, роторных воздуходувок, одноступенчатых высокоскоростных центробежных воздуходувок, многоступенчатых центробежных воздуходувок, центробежных воздуходувок с воздушными подшипниками, центробежных воздуходувок с магнитным подвесом, вентиляторов из армированного стеклопластика, вакуумных насосов и водяных насосов, а также продажей водяных насосов Japan ShinMaywa. Продукция продается по всей стране и экспортируется во многие страны и регионы для применения в очистке сточных вод, строительстве, материалах и цементе, химической промышленности, электроэнергетике, нефтяной промышленности, сталелитейной промышленности, металлургии, горнодобывающей промышленности, полиграфии и крашении, транспортировке зерна, новой энергетике, новых материалах и других отраслях промышленности. В настоящее время компания сформировала годовой объем производства и продаж более 30000 комплектов воздуходувок и водяных насосов.
Компания прошла сертификацию системы менеджмента качества ISO9001, сертификацию системы экологического менеджмента ISO 1400, сертификацию системы менеджмента охраны труда и техники безопасности ISO45001 и сертификацию “пяти звезд” национального стандарта GB/T27922-2011 “Система оценки послепродажного обслуживания товаров” и была названа “Специализированным, усовершенствованным, характерным и инновационным предприятием провинций Цзянсу“, а также была признана “Предприятием, соответствующим стандартным условиям для обрабатывающей промышленности оборудования для защиты окружающей среды в 2002 году (Объявление № 28 Министерства информационных технологий Китайской Народной Республики в 2001 году).
