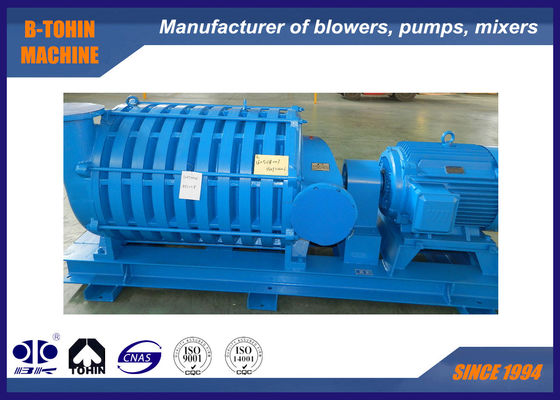

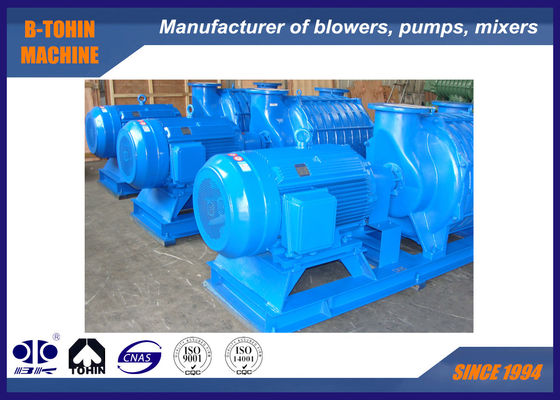

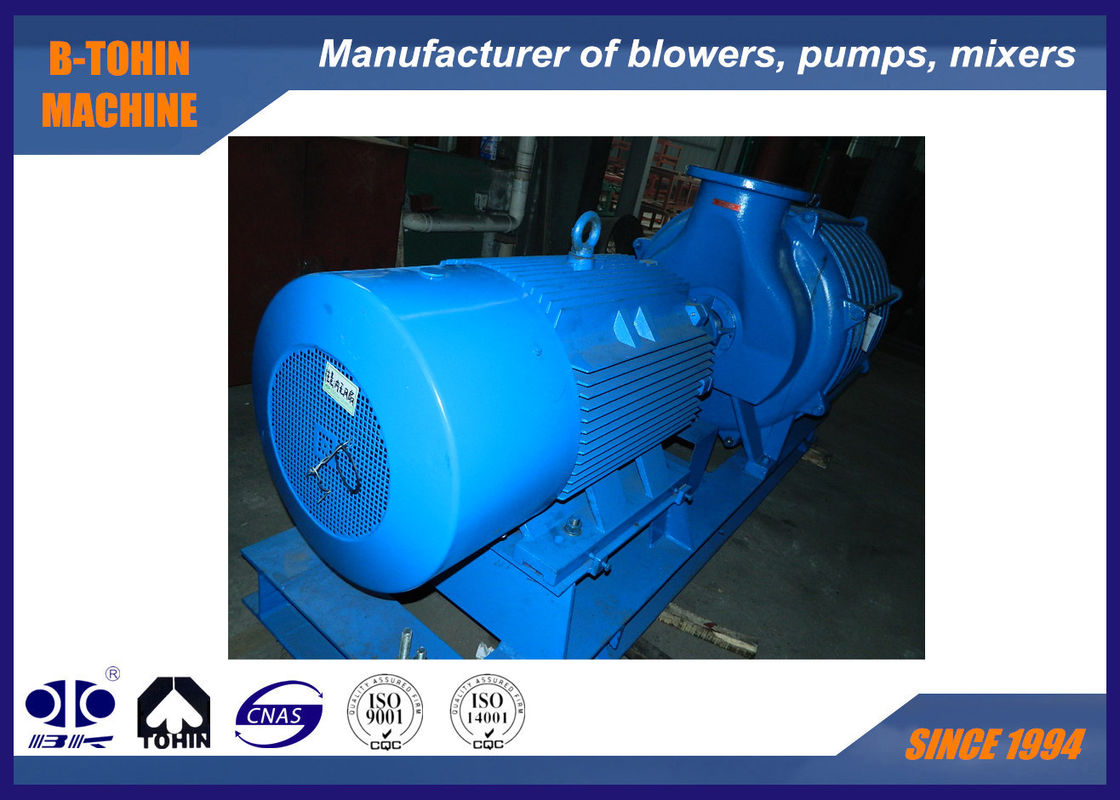

Канализационный многоступенчатый центробежный воздуходувка с алюминиевым рабочим колесом, входное давление 90 м³/мин

Многоступенчатый центробежный воздуходувка для обратной промывки сточных вод, алюминиевое рабочее колесо, давление 80 кПа

Многоступенчатые центробежные воздуходувки серии D могут использоваться для транспортировки воздуха, коксового газа и химических газов, отличаются низким уровнем шума, малым уровнем вибрации, высокой

эффективностью, плавной работой, простотой установки и обслуживания.

Принцип работы

Во время вращения рабочего колеса, благодаря действию вращательной центробежной силы и потока рабочего диффузора, скорость

газа увеличивается, а затем скорость преобразуется в энергию давления. Многоступенчатый центробежный воздуходувка имеет несколько групп рабочих колес на своем

главном валу, воздух постепенно сжимается несколькими группами рабочих колес.

Технические характеристики

Основные характеристики

1. Низкий уровень шума: во время работы воздуходувки отсутствует механическое трение, а разумный профиль лопаток минимизирует шум.

2. Малая вибрация: оптимизированное рабочее колесо сводит осевую силу к минимуму, обеспечивая плавную работу всей машины.

3. Механизм без механического трения: не требуется повышение скорости с помощью редуктора. Ротор воздуходувки поддерживается двумя подшипниками спереди и сзади. Во время работы отсутствует механическое трение между любыми частями, кроме подшипников, поэтому избегается шум, вызванный механическим трением, что обеспечивает максимальный срок службы основного блока воздуходувки.

4. Удобная регулировка расхода воздуха: диапазон регулировки расхода воздуха воздуходувки составляет 50%~100%, который регулируется с помощью дроссельной заслонки на входе.

5. Безмасляный механизм: в процессе нагнетания воздуходувки не образуется масло и газ, что гарантирует отсутствие коррозии аэратора и увеличивает срок службы системы аэрации.

6. Для заднего подшипника используется водяное охлаждение, что продлевает срок его службы.

7. Применяется передовая технология для ротора, обеспечивающая высокую прочность и длительный срок службы.

Особенности

1. Низкий уровень шума. Изготовлен с использованием передовых обрабатывающих центров с ЧПУ, работает плавно с низкой вибрацией, производя низкий уровень шума.

2. Хорошая герметизация, отсутствие утечки среды из корпуса воздуходувки.

3. Энергосбережение и высокое качество, длительный срок службы.

4. Производительность легко регулируется. При установленном давлении производительность может быть увеличена или уменьшена для удовлетворения потребностей различных рабочих условий.

5. Подшипник смазывается смазочным маслом, а не консистентной смазкой, что обеспечивает длительный срок службы.

6. Рабочее колесо имеет надежную производительность благодаря использованию алюминиевых материалов и строгому испытанию на балансировку.

Конструкция основного корпуса воздуходувки

Сборочный чертеж комплекта воздуходувки

Стандартная комплектация

1. Основной корпус воздуходувки

2. Впускной глушитель (с воздушным фильтром)

3. Общая база для двигателя и воздуходувки (включая крышку муфты)

4. Впускной ручной дроссельный клапан

5. Двигатель

6. Манометр

7. Крепежные болты и соединительные аксессуары

8. Обратный клапан
