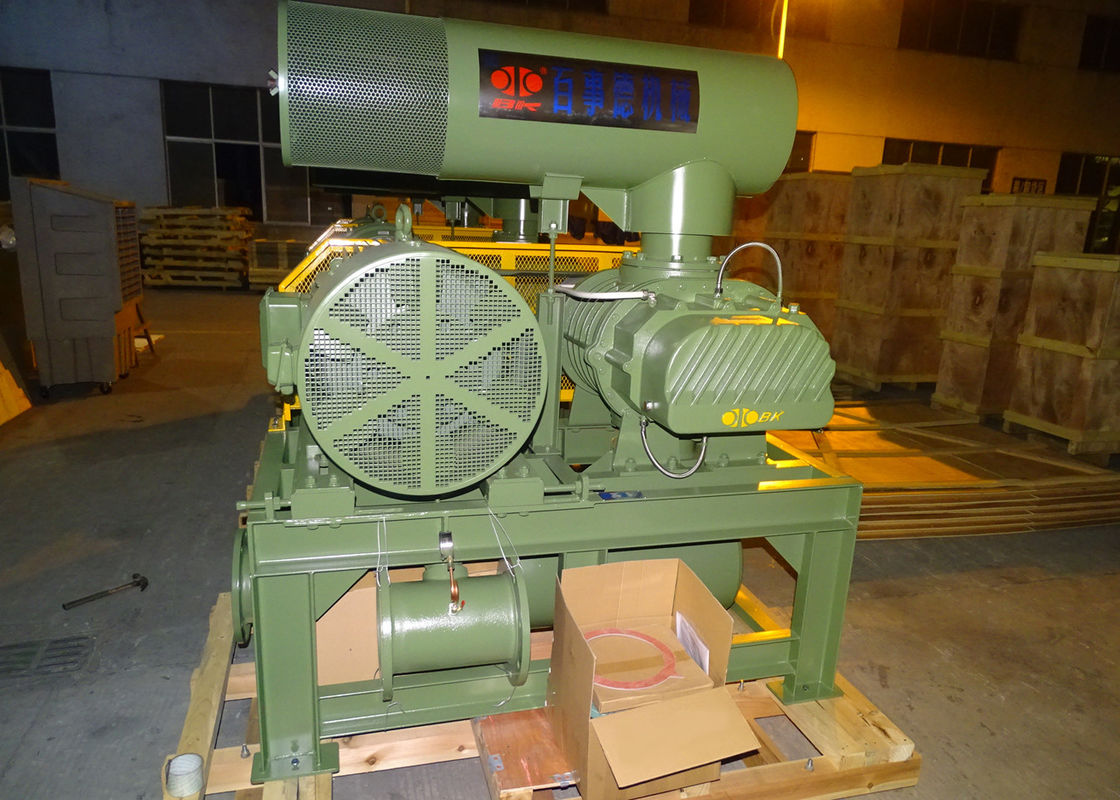

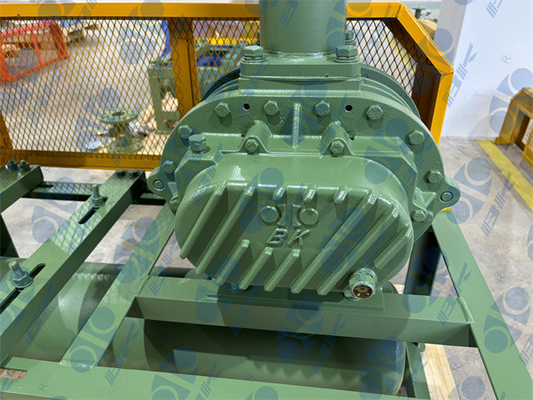

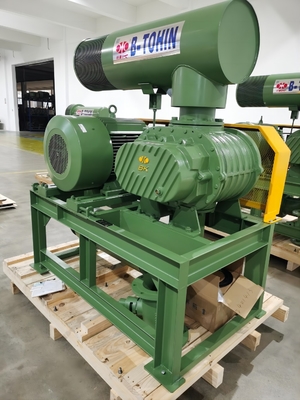

Вода DN200 BKW9020S охладила роторное литое железо воздуходувки лепестка 80KPA

Вода DN200 BKW9020S охладила роторное литое железо воздуходувки лепестка 80KPA

Вода DN200 BKW9020S охладила роторное литое железо воздуходувки лепестка 80KPA
DN200 BKW9020S Water Cooled 80KPA Rotary Lobe Blower Cast Iron
Вода DN200 BKW9020S охладила роторное литое железо воздуходувки лепестка 80KPA
Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: B-TOHIN
Сертификация: ISO9001 / ISO14001
Номер модели: BKW9020S
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Упаковывая детали: Экспорт деревянного корпуса
Время доставки: 30 рабочих дней
Условия оплаты: L/C, T/T
Поставка способности: 30 комплектов/месяц
контакт
Подробное описание продукта
Название продукта: Трехлопастный корневой вентилятор Расход воздуха: 400,72 м3/мин-73,32 м3/мин
упаковка: деревянный ящик Тип охлаждения: Вода
Обратные обороты вентилятора: 1000-1500 RPM Напряжение: 380V/400V/415V/440V/по индивидуальности
Частота: 50 Гц/60 Гц Приложение: очистка сточных вод
Тип установки:: Горизонтальный или вертикальный Порт -диа.: 200mm (8")
Мощность вала: 59-126,9 кВт Преимущество: Низкий уровень шума и вибрации, небольшой компактный
Охлаждающая вода: 15 Л/МИН
Выделить:

роторная воздуходувка лепестка 3

,

роторная воздуходувка лепестка 80kpa

,

воздуходувка лепестка корней 3

О BKW9020S


Воздуходувка типа Рутс BKW9020S унаследовала большинство компонентов от BK9020, она использует водяное охлаждение в крышке подшипника, что снижает температуру подшипника во время работы и продлевает срок службы. Диаметр ее патрубка составляет DN250, что позволяет создавать большую производительность, подходящую для использования на цементных заводах и электростанциях.

Воздуходувки типа Рутс серии BKW унаследовали большинство компонентов от серии Bk. Они используют водяное охлаждение в крышке подшипника, что снижает температуру подшипника во время работы и продлевает срок службы. Кроме того, они обладают высокой способностью создавать давление.


Спецификации



Перепад давления на выходе 60-100 КПа
Производительность по воздуху 40,72 м³/мин - 73,32 м³/мин
Скорость вращения 1000 об/мин - 1500 об/мин
Тип двигателя 30 кВт - 132 кВт
380/400/415/440 В, 3 фазы, 50/60 Гц
Тип установки Стандарт: горизонтальный тип.
Вертикальный тип доступен по вашему выбору
Вес воздуходувки без двигателя 1310 кг
Приблизительные размеры упаковки. 2,62*1,78*2,60 м (длина*ширина*высота)
Особенности 1. Косозубые шестерни для плавной работы
2. Компактность, гибкость в установке предоставляют пользователям больше возможностей.
3. Цельная конструкция ротора и вала для более стабильной и плавной работы
4. Использование импортных маслосъемных уплотнений из фторкаучука с высокой износостойкостью и термостойкостью.
5. Низкий уровень шума, низкая вибрация и энергопотребление.





Параметры


Модель Диаметр патрубка (мм) Скорость Расход воздуха на входе (м³/мин) и мощность на валу (кВт) (м3/мин)
0,6 кгс/см2 0,7 кгс/см2 0,8 кгс/см2 0,9 кгс/см2 1,0 кгс/см2 Охлаждение
Водяное
6000 мм вод. ст.2O 7000 мм вод. ст.2O 8000 мм вод. ст.2O 9000 мм вод. ст.2O 10000 мм вод. ст.2O
0,06 МПа 0,07 МПа 0,08 МПа 0,09 МПа 0,1 МПа
об/мин м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт м3/мин кВт л/мин
BKW9020S 200 (8") 1000 44,70 59,00 43,60 65,83 42,58 72,66 41,62 79,49 40,72 86,33 15
1050 47,61 61,95 46,52 69,12 45,50 76,29 44,54 83,47 43,64 90,64
1150 53,50 66,49 52,57 74,19 51,71 81,89 50,90 89,59 50,13 97,29
1250 59,17 72,27 58,24 80,64 57,37 89,01 56,56 97,38 55,79 105,75
1400 67,66 80,94 66,73 90,32 65,86 99,69 65,05 109,07 64,28 118,44
1500 73,32 86,72 72,39 96,77 71,52 106,81 70,71 116,86 69,94 126,90
1600 78,98 92,51 78,05 103,22 77,19 113,93 76,37 124,65 75,60 135,36



Описание деталей воздуходувки



Корпус Из чугуна HT200
Применена бесшовная конструкция для повышения эффективности, обработка на станке с ЧПУ с высокой точностью за один проход

Ротор (вал и рабочее колесо) Из чугуна QT500
Рабочее колесо и вал отлиты как единое целое.
Обработка на продольно-фрезерном станке с ЧПУ для достижения высокой точности
Подшипник со стороны шестерен Из GCr15
Двухрядный радиально-упорный шарикоподшипник марки NSK, способен выдерживать осевую нагрузку
Подшипник со стороны привода Из GCr15
Цилиндрический роликоподшипник марки NSK
Шестерня Из 20CrMnTi
Коническая конструкция для более плавной работы
Маслосъемное уплотнение Из фторкаучука
выдерживает высокие температуры и имеет более длительный срок службы.


Габаритные размеры изделия



Вода DN200 BKW9020S охладила роторное литое железо воздуходувки лепестка 80KPA 0

BKW Таблица габаритных размеров                       Единица измерения: мм

Тип		 Диаметр патрубка Мощность двигателя A B C D E F G H K M N 0 P Q 4-M16×h Вес
(кг)
BKW4005 40 (1,5") 1,5-4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BKW4007 50 (2") 1,5-5,5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BKW5003 65 (2,5") 5,5-7,5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 181
11~15 474 538
BKW5006 100 (4") 5,5-7,5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 214
11~15 489 553
18,5~22 534 598
BKW6005 80 (3") 5,5-7,5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 256
11~15 458 532
18,5~22 493 567
BKW6008 125 (5") 5,5-7,5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 305
11~15 410 495
18,5~22 455 540
30 495 580
37~45 560 645
BKW7006 100 (4") 11~15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 400
18,5~22 534 608
30 574 648
37~45 636 710
BKW7011 150 (6") 11~15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 492
18,5~22 457 550
30 497 590
37~45 559 652
BKW8016S 150 (6") 30~90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BKW8024S 200 (8") 22~90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BKW9020S 200 (8") 30~132 4-M16×400
BKW9030S 250 (10") 37~90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110~220 960 1070
BKW10027S 300 (12") 37~90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10~220 2210 1890 960 1070
BKW10034S 350 (14") 75~315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Стандартные принадлежности включают: впускной и выпускной глушители, манометр, опорную раму, шкив воздуходувки, шкив двигателя, ремень, защитный кожух ремня, перепускной клапан, обратный клапан.
Указанный вес относится только к стандартным принадлежностям, без учета двигателя.
Размеры воздуходувки, оснащенной высоковольтным двигателем, будут предоставлены отдельно.





Принцип работы

Воздуходувка типа Рутс является объемным насосом, который подает фиксированное количество воздуха пропорционально скорости вращения. При каждом обороте два кулачка совершают три цикла всасывания и вытеснения воздуха. По сравнению с двухкулачковой воздуходувкой, она имеет меньше пульсаций воздуха, меньшие изменения нагрузки, более высокую прочность, более низкий уровень шума и вибрации.

Два параллельных вала имеют по три кулачка каждый. Все кулачки имеют небольшой зазор друг с другом и с внутренней поверхностью корпуса. При каждом вращении кулачка определенное количество воздуха всасывается на входе и перемещается от внутренней поверхности корпуса к выпускному патрубку воздуходувки.

Два вала вращаются с помощью синхронизирующих шестерен, без контакта между кулачками, поэтому они могут вращаться на высокой скорости без смазки внутри. Она обладает следующими характеристиками: простая конструкция; плавная работа; хорошая стабильность производительности. Она широко применяется в различных отраслях промышленности.







Требуется чистая вода без посторонних примесей.

Температура воды должна быть ниже 40 °C.
