Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | B-TOHIN |
| Сертификация: | ISO9001 / ISO14001 |
| Номер модели: | BKW9020S |
| Количество мин заказа: | 1 НАБОР |
|---|---|
| Упаковывая детали: | Случай экспорта деревянный |
| Время доставки: | 30 рабочих дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 30 наборов в месяц |
| Имя: | Трехлопастный корневой вентилятор | Поток воздуха: | 400,72 м3/мин-73,32 м3/мин |
|---|---|---|---|
| Пакет: | Деревянный корпус | Тип охлаждения: | Вода |
| Автоматический класс: | Автоматический, полуавтоматный | Тип упаковки: | Дело |
| Обратные обороты вентилятора: | 1000-1500 | Напряжение: | 380V/400V/415V/440V/по индивидуальности |
| Частота: | 50Hz/60HZ | Применение: | Аквакультура |
| Высокий свет: | tri воздуходувка корней лепестка 80Kpa,tri воздуходувка корней лепестка 1500rpm,Высокая воздуходувка корней аквакультуры давления |
||

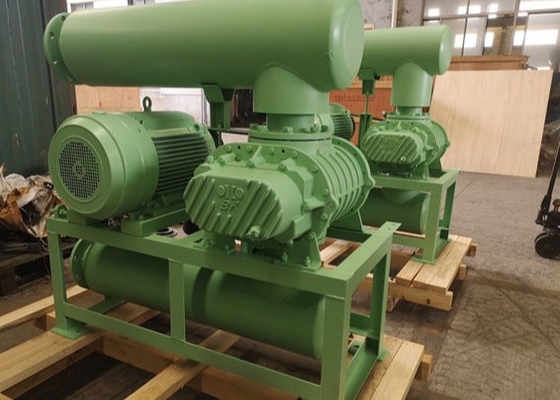

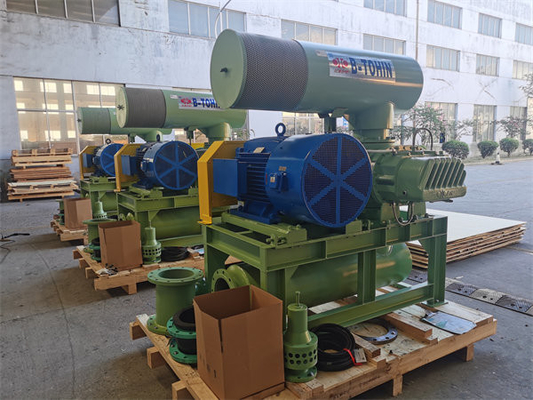

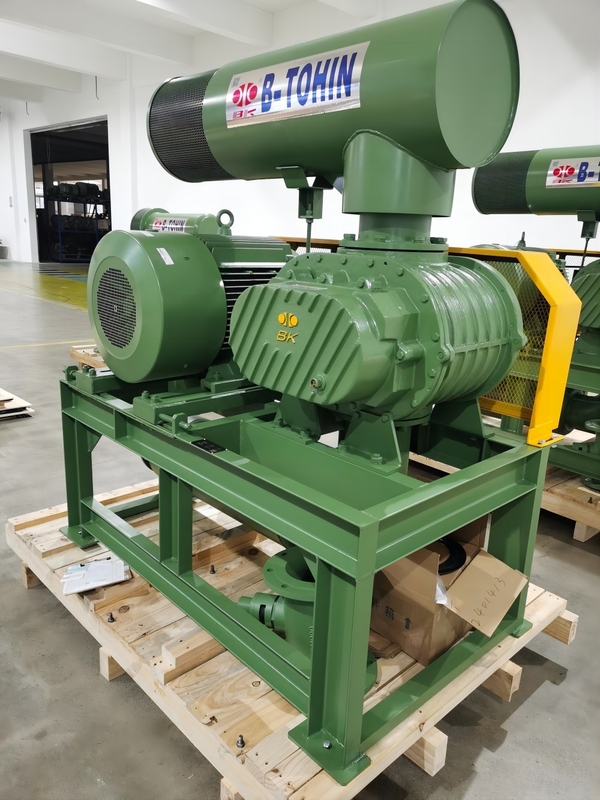

Водяное охлаждение воздуходувки корней DN250 BKW9020S
Воздуходувка корней BKW9020S наследует большинств компоненты от BK9020, его принимает водяное охлаждение в носить крышку, которая может уменьшить температуру подшипника при работе и увеличить долговечность, оно размер скважины DN250, которое может произвести более большую емкость соответствующую для пользы фабрики и электростанции цемента.
технология Три-лепестка значит что воздуходувки имеет подсказки лепестка, который подвергли действию до 120 градусов вокруг ротора вместо 180 градусов как в воздуходувке bi-лепестка. Это обеспечивает более жесткий набор ротора, знача меньше отклонения на любой нагрузке.
1. Спиральный тип шестерни времени для ровной деятельности
2. Компакт, гибкость в установке дает потребителям больше выборов.
3. Объединенная структура турбинки и вала для более стабилизированной и более ровной деятельности
4. Примите уплотнения импортной нефти сделал из fluoric резины с большим сопротивлением носки и высокотемпературным сопротивлением.
5. Малошумные, низкие вибрация и энергопотребление.
Спецификации:
| Перепад давления разрядки | 60-100KPA |
| Емкость воздуха | 40.72m3/Min-73.32m3/Min |
| Роторная скорость | 1000rpm-1500rpm |
| Тип мотора | 75KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ |
| Бренд мотора | Стандарт: Мотор Сименс Beide или Wannan Сименс и мотор ABB для вашего варианта |
| Тип установки | Стандарт: горизонтальный тип. Вертикальный тип доступный для вашего варианта |
| N.W. воздуходувки без мотора | 1310 kg |
| Пакуя размер приблизительно. | 2.62*1.78*2.60m (length*width*height) |
Параметры
| Модель | Dia порта (MM) | Скорость | Воздушный поток входа (m3/min) и сила вала (KW) (m3/min) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Охлаждать Вода |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | Л/МИН | |||
| BKW9020S | 200 (8") | 1000 | 44,70 | 59,00 | 43,60 | 65,83 | 42,58 | 72,66 | 41,62 | 79,49 | 40,72 | 86,33 | 15 | |
| 1050 | 47,61 | 61,95 | 46,52 | 69,12 | 45,50 | 76,29 | 44,54 | 83,47 | 43,64 | 90,64 | ||||
| 1150 | 53,50 | 66,49 | 52,57 | 74,19 | 51,71 | 81,89 | 50,90 | 89,59 | 50,13 | 97,29 | ||||
| 1250 | 59,17 | 72,27 | 58,24 | 80,64 | 57,37 | 89,01 | 56,56 | 97,38 | 55,79 | 105,75 | ||||
| 1400 | 67,66 | 80,94 | 66,73 | 90,32 | 65,86 | 99,69 | 65,05 | 109,07 | 64,28 | 118,44 | ||||
| 1500 | 73,32 | 86,72 | 72,39 | 96,77 | 71,52 | 106,81 | 70,71 | 116,86 | 69,94 | 126,90 | ||||
| 1600 | 78,98 | 92,51 | 78,05 | 103,22 | 77,19 | 113,93 | 76,37 | 124,65 | 75,60 | 135,36 | ||||
Описание частей воздуходувки:
| Кожух | Сделанный чугуна HT200 БЕСКОНЕЧНАЯ структура принятая для улучшать эффективность, бывшее, который подвергал механической обработке центр CNC с высокой точностью |
| Ротор (вал и турбинка) | Сделанный чугуна QT500 Турбинка и вал брошены как неотъемлемая часть. Принимающ NC более плоский для подвергать механической обработке для того чтобы достигнуть высокой точности |
| Концевой подшипник шестерни | Сделанный GCr15 Бренд NSK, шарикоподшипник контакта двух-строки угловой, способный на поддерживать аксиальную нагрузку |
| Подшипник приводного конца | Сделанный GCr15 Бренд NSK, цилиндрический подшипник ролика |
| Шестерня | Сделанный 20CrMnTi Структура наклона для четкий ход работычеткиее ход работы |
| Уплотнение масла | Сделанный из резины fluoro носит высокую температуру и имеет более длинную жизнь. |
Принцип деятельности
Воздуходувка корней воздуходувка cubage, и оно разрядки фиксированная сумма воздуха в пропорции к своей скорости вращения. Каждое вращение, там 2 лепестка, который нужно закончить три раза поглотить и dischargeing воздух. Сравненный с воздуходувкой 2 лепестков, оно меньше ИМПов ульс воздуха, более небольших перемены нагрузки, высокопрочный, более малошумный и вибрация.
2 вала paraller имеют 3 лепестка по каждому, все лепестки держат небольшой зазор друг с другом и расквартировывающ внутрь. Каждое rotatiomn лепестков, некоторый воздух будет поглощено на входе и transfeered форме снабжение жилищем внутри поверхности к порту diacharge воздуходувки.
2 вала будут повернуты приурочивая шестернями, никакой любой касаться между лепестками, поэтому его можно повернуть на высокой скорости без любой смазки внутрь. Оно имеет следующее chaaracteristics: просто конфигурация; бег ровный; стабилизация хорошей работы. Она получала широкое применение в различных индустриях.
Охлажденная вода:
Чистая вода без материалов необходима.
Температура воды будет чем ℃ 40.
