Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001/CE |
| Номер модели: | BK9030 |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Экспортный стандартный деревянный ящик |
| Время доставки: | 5 до 20 рабочих дней, зависят от количества заказа и спецификации |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 50 комплектов в месяц |
| Тип: | Положительное смещение, корни тип, транспортировать воздуха | Емкость воздуха: | 43.44-122.58m3/min |
|---|---|---|---|
| Перепад давления разрядки: | 10-60KPA | Сила мотора: | 22-160KW |
| Скважина разрядки: | DN300 (12") | Тип охлаждения: | Воздух |
| Применение:: | Транспортировать газировки, backwashing, пневматических, приложенный для водоочистки, цемента, расчи | Основные материалы: | Литое железо |
| Высокий свет: | воздуходувка стиля корней воздушного охлаждения,корни цемента печатают воздуходувку,высокий тип воздуходувка корней давления |
||

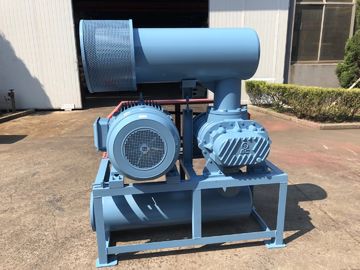

Воздуходувка корней лепестка воздушного охлаждения 3, 22-160KW, воздуходувка воздуха большой емкости
Воздуходувка корней 3-лезвия BK9030 широко использована для системы пневматический транспортировать, в много видов индустрий как фарфор, строительные материалы, делать бумаги, выплавка, сила, нефть, химикат, ткани, аквакультура, очистка сточных вод, еда, etc.
Оно может соответствовать вертикальному типу или горизонтальному типу звукоглушителя, или соответствуйте изолятору шума для того чтобы достигнуть самого лучшего результата понижать шум.
Спецификации:
|
Модель |
BK9030 |
|
Емкость воздуха |
43.44-122.58m3/min |
|
Перепад давления разрядки |
10-60KPA |
|
Роторная скорость |
700-1500rpm |
|
Тип мотора |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, мотор частоты также доступный |
|
Бренд мотора |
Стандарт: Мотор Сименс Beide или Wannan Сименс и мотор ABB для вашего варианта |
|
Тип установки |
Стандарт: горизонтальный тип. Вертикальный тип доступный для вашего варианта |
| Цвет | Подгонянный, стандарт RAL6011 |
|
N.W. воздуходувки без мотора |
1550 kg |
|
Пакуя размер приблизительно. |
2.62*1.78*2.5m (length*width*height) |
Особенности:
1. С оборудованными звукоглушителями входа и выхода, шум воздуходувки низок.
2. оптимизированная кривая ротора принята для того чтобы улучшить эффективность воздуходувки.
3. воздух и тавот выхода чистый свободно.
4. технология CAD/CAM: Ротор турбинки, кожух, endplate и другие ключевые компоненты сделаны мимо
цифровая обработка.
5. хорошее возникновение: Машина оптимизированного дизайна, приятной формы и компактной текстуры.
Лист параметра
| Модель | Гаван Dia (MM) |
Скорость | Емкость входа (m3/min) и сила вала (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300 (12") | 700 | 53,08 | 17,01 | 49,78 | 27,48 | 47,35 | 37,12 | 45,26 | 42,77 |
| 850 | 66,11 | 20,66 | 62,81 | 33,37 | 60,38 | 45,07 | 58,30 | 51,93 | ||
| 1000 | 79,15 | 24,30 | 75,84 | 39,25 | 73,41 | 53,03 | 71,33 | 61,10 | ||
| 1150 | 92,18 | 27,95 | 88,88 | 45,14 | 86,44 | 60,98 | 84,36 | 70,26 | ||
| 1250 | 100,87 | 30,38 | 97,56 | 49,07 | 95,13 | 66,29 | 93,05 | 76,37 | ||
| 1400 | 113,90 | 34,02 | 110,60 | 54,96 | 108,16 | 74,24 | 106,08 | 85,53 | ||
| 1500 | 122,58 | 36,45 | 119,28 | 58,88 | 116,85 | 79,54 | 114,77 | 91,64 | ||
| Модель | Гаван Dia (MM) |
Скорость | Емкость входа (m3/min) и сила вала (KW) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300 (12") | 700 | 43,44 | 53,05 | ||||||
| 850 | 56,47 | 64,42 | ||||||||
| 1000 | 69,50 | 75,79 | 67,85 | 90,49 | ||||||
| 1150 | 82,53 | 87,16 | 80,88 | 104,06 | ||||||
| 1250 | 91,22 | 94,74 | 89,57 | 113,11 | ||||||
| 1400 | 104,25 | 106,11 | 102,60 | 126,68 | ||||||
| 1500 | 112,94 | 113,69 | 111,29 | 135,73 | ||||||
Структура основного корпуса воздуходувки
|
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
|
Нет. |
Имя части |
Qty. |
|
1 |
Подбетонка |
2 |
|
9 |
Крышка левого конца |
1 |
|
17 |
Масляный бак |
1 |
|
2 |
Болт шестиугольника |
4 |
|
10 |
Круглый штырь |
4 |
|
18 |
Шестерня |
2 |
|
3 |
Уплотнение пыли |
1 |
|
11 |
Кожух |
1 |
|
19 |
Ключ |
2 |
|
4 |
Турбинка привода |
1 |
|
12 |
Уплотнение масла |
4 |
|
20 |
Осевой рукав |
2 |
|
5 |
Подшипник |
2 |
|
13 |
Крышка правого конца |
1 |
|
21 |
Подшипник |
2 |
|
6 |
Управляемая турбинка |
2 |
|
14 |
Болт |
16 |
|
22 |
Плита подшипника |
2 |
|
7 |
Чашка пыли |
1 |
|
15 |
Суфлер |
1 |
|
23 |
Регулируемая пусковая площадка |
несколько |
|
8 |
Ниппель тавота |
2 |
|
16 |
Болт |
8 |
|
24 |
Магнитная гайка |
1 |
Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. обнаженная воздуходувка вала
2. давление сбросить клапан
3. задерживающий клапан вафли (тонкий тип)
4. звукоглушитель входа (с воздушным фильтром)
5. звукоглушитель выхода
6. общественное основание (с крышкой пояса)
7. резиновая гибкого пусковая площадка соединения и удара
8. шкив мотора
9. метр Y-60 давления
10. V-пояс
11. болты и гайки и другие части соединения
12. электрический двигатель
