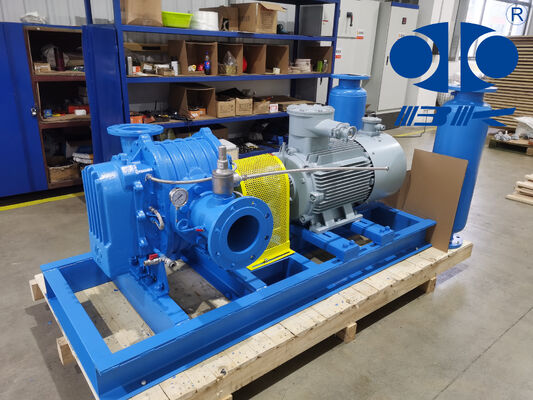

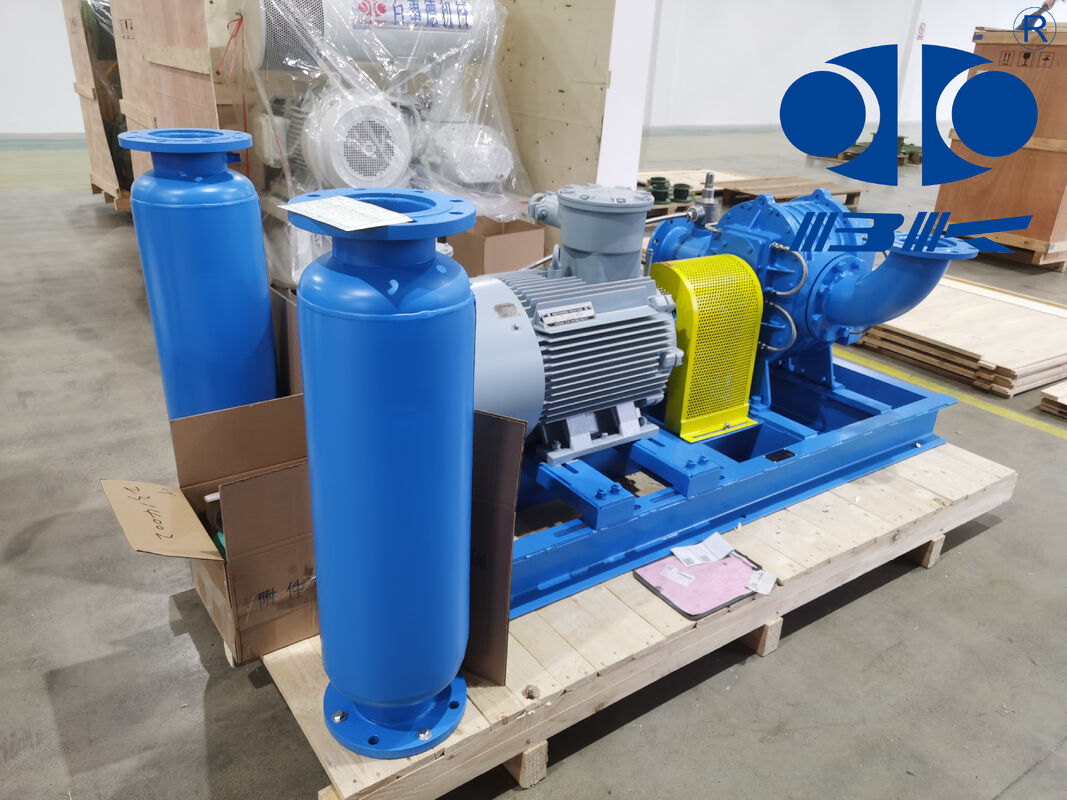

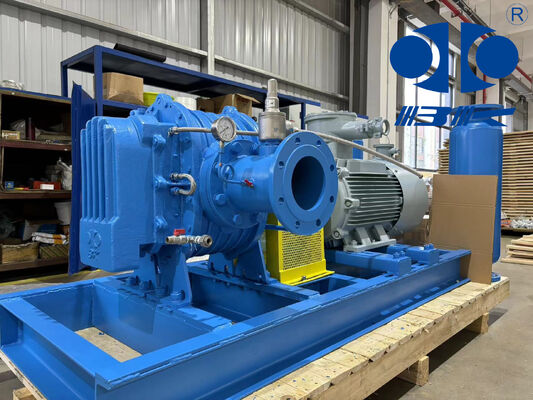

YU-EG Тяжелый корневой вентилятор для пневматической транспортировки и промышленной аэрации

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	BK
Сертификация:	ISO9001/ISO14001
Номер модели:	Ю-EG40

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	Подлежит обсуждению
Упаковывая детали:	Экспортный стандартный деревянный ящик
Время доставки:	От 15 до 30 рабочих дней, в зависимости от объема заказа и спецификации
Поставка способности:	20 комплектов в месяц

контакт

Подробное описание продукта

Емкость:	0,42-1,65м³/мин	Различное давление разряда:	10-70kpa
Размер отверстия:	Ду40(1,5”)	Тип охлаждения:	Вода
Тип подключения:	Управляемый пояс	Пояс и шкив:	Биогаз, отработанные газы, транспортировка взрывоопасной среды
Мощность вала:	0,82-2,42 кВт	Скорость:	1500-2150 об/мин
Охлаждающая вода:	3л/мин	Приложения:	Биогаз и отходящие газы
Материал:	Антикоррозийный
Выделить:	Двигатель для вздутия корней , Пневматический конвейер , Промышленный биогазовый вентилятор

YU-EG Тяжелый корневой вентилятор для пневматической транспортировки и промышленной аэрации

О Ю-ЕГ

С момента основания B-Tohin импортирует передовые технологии и оборудование и постоянно разрабатывает новые продукты.Вентилятор типа YU-EG представляет собой новый вид продукции, корпус и роторы которой покрыты специальными антикоррозионными материалами.Он применяется к поставке специального газа, особенно для транспортировки биогаза.

Основные характеристики

Вентилятор может использоваться для транспортировки кислоты,щелочи, коррозии и других специальных газов.
Водное охлаждение для увеличения срока службы подшипника.
Внутренняя часть вентилятора и поверхность винтовки распыляются специальными материалами хорошей смазки и антиадгезии.

Основные преимущества

Компактная конструкция, вход и выход одинаковой конструкции, многообразные способы установки.
Интегральная структура колеса и вала, которая может избежать дефекта отдельного типа.
Структура охлаждения водой, которая может улучшить рабочее состояние подшипника и продлить срок службы.
Разбрызгивание специального материала ((PTFE) с хорошей коррозионной стойкостью и наклеивание на винт и части, контактирующие с жидкостью.
Вдувник может передавать специальные газы кислоты, щелочи, коррозии и т.д.

Спецификации

Модель	YU-EG40
Пропускная способность воздуха	0.42-1.65м³/мин
Дифференциальное давление разряда	10-70 КПА
Скорость вращения	1500-2150 оборотов в минуту
Объем охлаждающей воды	3 л/мин
Тип двигателя	1.5-4КВт 380/400/415/440V, 3PHASES, 50/60HZ, взрывозащитный тип двигателя
Тип установки	Стандарт: вертикальный тип
N.W. вентилятора без двигателя	75 кг

Схема параметров

Порт Диа

Скорость

(rmp)

Давление

(kgf/cm2)

Впускный воздушный поток (м3/мин)

Мощность вала

Охлаждающая вода

(л/мин)

YU-EG40

40 (((1,5")

1500-2150

0.1-0.7

0.42-1.65

0.82-2.42

Список материалов

YU-EG Тяжелый корневой вентилятор для пневматической транспортировки и промышленной аэрации

Нет, нет, нет.	Имя	Количество	Материал	Нет, нет, нет.	Имя	Количество	Материал
1	Цилиндр	1	HT200	17	Установка местоположения	4
2	Двигательная конечная пластина	1	HT200	18	Конечная пластина редуктора	1	HT200
3	Система охлаждения			19	Масляный метельчик	2	45#
4	Масляный сосок	4	Медь	20	Орехи круглые	2	45#
5	Противовоздушный герметик	8	ПТФЕ	21	Масляная уплотнитель	2	FPM
6	Масляная уплотнитель	4	FPM	22	О-кольцо	2	FPM
7	Двигательный винт	1	QT500	23	Внутренняя косыя решетка	2	20CrMnTi
8	О-кольцо	8	FPM	24	Орех зажима	2	45#
9	Масляная уплотнитель	1	FPM	25	Правый воротник	2	45#
10	Подшипник	2	GCr15	26	Покрытие масла	1	HT200
11	Ключ	1	45#	27	Измеритель уровня масла	1	Резины
12	Покрытие двигателя	1	45#	28	Летучая весна	2	65Mn
13	Скачок кольца	2	65Mn	29	Останови стиральную машину	2	Q235
14	Двигательный винт	1	QT500	30	Магнитная розетка	1
15	Покрытие двигателя	1	45#	31	Подшипник	2	GCr15
16	О-кольцо	2	FPM	32	Облицовка вала	4	45#

Рисунок сборки пакета вентилятора

Ориентировочный лист размеров Единица: мм Тип Мощность двигателя(kw) А. В. В D Е F G H Я... J К Л М N П R Шнурки фундамента Масса (кг) YU-EG40 1.5 ¢4 760 260 100 560 264 175 183 1080 18 164 100 300 95 700 18 62 4-M12×600 75

Стандартное обеспечение сферы применения

1. шестеренный дул

2. вакуумный клапан для снятия давления

3. контрольный клапан

4. глушитель входа (с фильтром): из нержавеющей стали

5. глушитель разряда: из нержавеющей стали

6. общественная база (с покрытием ремня)

7. гибкие соединения и ударные подушки из нержавеющей стали

8. штурвал

9. датчик

10. ремень

11. болты и гайки и другие части соединительных устройств
