Профессиональный изготовитель различных видов воздуходувок

|
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001 |
| Номер модели: | ИУ-ЭГ200 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | случай экспорта стандартный деревянный |
| Время доставки: | 15 до 30 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
| Поставка способности: | 20 комплектов в месяц |
| Емкость: | 20.64-45.47м3/мин | Перепад давления разрядки: | 10-70КПА |
|---|---|---|---|
| Размер скважины: | ДН200 (8") | Охлаждая тип: | Вода |
| Тип соединения: | Управляемый пояс | Пояс и шкив: | Лэндфилл-газ, ненужный газ, взрывно средний транспортировать |
| Выделить: | воздуходувка природного газа,Воздуходувка лепестка корней роторная |
||

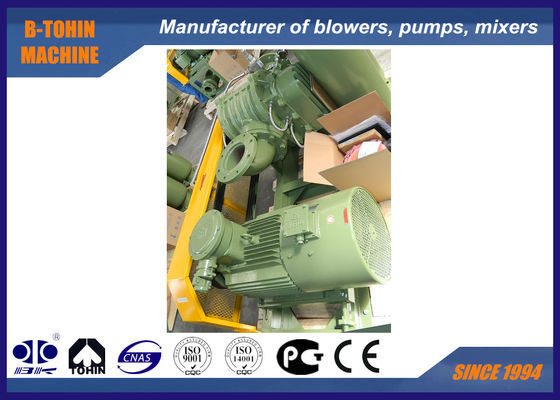

Роторная воздуходувка воздуходувки лэндфилл-газа, ненужных и огнеопасных газа, укореняет тип воздуходувку газа
О ИУ-ЭГ
С установленный, Б-Тохин импортировало передовую технологию и оборудование, и развитые новые продукты постоянн. Основанный на опыте много лет в индустрии воздуходувки корней, Б-Тохин развило новый продукт: ИУ-ЭГ укореняет воздуходувку, которая имеет противокоррозионное покрывая ПТФЭ на своих внутренних частях перегрузок по току. Оно применим для того чтобы поставить особенный газ, как био газ, кисловочный газ, газ алкалиа и другой ненужный газ.
Спецификации
|
Модель |
ИУ-ЭГ200 |
|
Емкость воздуха |
20.64-45.47м3/мин |
|
Перепад давления разрядки |
10-70КПА |
|
Роторная скорость |
850-1400рпм |
|
Том охлажденной воды |
20 Л/МИН |
|
Тип мотора |
15-75КВ 380/400/415/440В, 3ПХАСЭС, 50/60ХЗ, взрывозащищенный тип мотор |
|
Бренд мотора |
Стандарт: Мотор Сименса Бэйде или Ваннан Сименс и мотор АББ для вашего варианта |
|
Тип установки |
Стандарт: вертикальный тип |
|
N.W. воздуходувки без мотора |
850кг |
|
Размер упаковки приблизительно. |
2.15*1.6*1.7м (лентх*видтх*хайгхт) |
Лист параметра
| Модель |
Дя порта (мм) |
Емкость входа (м3/мин) и сила вала (кВ) под различным давлением |
Охлаждать вода |
||||||||
| Скорость рпм |
0.1кгф/км2 | 0.2кгф/км2 | 0.3кгф/км2 | 0.4кгф/км2 | |||||||
| 1000ммХ2О | 2000ммХ2О | 3000ммХ2О | 4000ммХ2О | ||||||||
| 0.01Мпа | 0.02Мпа | 0.03Мпа | 0.04Мпа | ||||||||
| м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||||
|
ИУ-ЭГ 200 |
200 (8") | 850 | 26,13 | 10,03 | 24,55 | 14,96 | 23,35 | 19,58 | 22,33 | 22,19 | 20 |
| 1000 | 31,40 | 11,81 | 29,82 | 17,60 | 28,63 | 23,04 | 27,61 | 26,11 | |||
| 1150 | 36,68 | 13,58 | 35,10 | 20,24 | 33,90 | 26,50 | 32,88 | 30,03 | |||
| 1250 | 40,20 | 14,76 | 38,61 | 22,00 | 37,42 | 28,80 | 36,40 | 32,64 | |||
| 1400 | 45,47 | 16,53 | 43,89 | 24,63 | 42,69 | 32,26 | 41,67 | 36,55 | |||
| Модель |
Дя порта (мм) |
Емкость входа (м3/мин) и сила вала (кВ) под различным давлением |
Охлаждать вода |
||||||||
| Скорость рпм |
0.5кгф/км2 | 0.6кгф/км2 | 0.7кгф/км2 | 0.8кгф/км2 | |||||||
| 5000ммХ2О | 6000ммХ2О | 7000ммХ2О | 8000ммХ2О | ||||||||
| 0.05Мпа | 0.06Мпа | 0.07Мпа | 0.08Мпа | ||||||||
| м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||||
|
ИУ-ЭГ 200 |
200 (8") | 850 | 21,45 | 27,25 | 20,64 | 32,31 | 20 | ||||
| 1000 | 26,73 | 32,06 | 25,92 | 38,01 | 25,18 | 43,96 | |||||
| 1150 | 32,00 | 36,87 | 31,19 | 43,71 | 30,45 | 50,55 | |||||
| 1250 | 35,52 | 40,07 | 34,71 | 47,51 | 33,97 | 54,94 | |||||
| 1400 | 40,79 | 44,88 | 39,98 | 53,21 | 39,25 | 61,54 | |||||
Список материалов
|
Нет. |
Имя части |
Кты. |
Материалы |
|
Нет. |
Имя части |
Кты. |
Материалы |
|
1 |
Цилиндр |
1 |
ХТ200 |
|
17 |
Отверстие контрольного штифта |
4 |
|
|
2 |
Управляйте ендплате |
1 |
ХТ200 |
|
18 |
Зацепите ендплате |
1 |
ХТ200 |
|
3 |
Система охлаждения |
|
|
|
19 |
Метатель тавота |
2 |
45# |
|
4 |
Ниппель тавота |
4 |
медь |
|
20 |
Круглая гайка |
2 |
45# |
|
5 |
Газовое уплотнение |
8 |
ПТФЭ |
|
21 |
Уплотнение масла |
2 |
ФПМ |
|
6 |
Уплотнение масла |
4 |
ФПМ |
|
22 |
Колцеобразное уплотнение |
2 |
ФПМ |
|
7 |
Управляйте турбинкой |
1 |
КТ500 |
|
23 |
Внутреннее коническое зубчатое колесо |
2 |
20КрМнТи |
|
8 |
Колцеобразное уплотнение |
8 |
ФПМ |
|
24 |
Пружинная гайка |
2 |
45# |
|
9 |
Уплотнение масла |
1 |
ФПМ |
|
25 |
Правый воротник |
2 |
45# |
|
10 |
Носить |
2 |
ГКр15 |
|
26 |
Крышка масляного бака |
1 |
ХТ200 |
|
11 |
Ключ |
1 |
45# |
|
27 |
Датчик уровня масла |
1 |
смола |
|
12 |
Управляйте крышкой турбинки |
1 |
45# |
|
28 |
Весна бабочки |
2 |
65Мн |
|
13 |
Поскачите кольцо |
2 |
65Мн |
|
29 |
Остановите шайбу |
2 |
К235 |
|
14 |
Управляемая турбинка |
|
КТ500 |
|
30 |
Штепсельная вилка магнетизма |
1 |
|
|
15 |
Управляемая крышка турбинки |
1 |
45# |
|
31 |
Носить |
2 |
ГКр15 |
|
16 |
Колцеобразное уплотнение |
2 |
ФПМ |
|
32 |
Рукав вала |
4 |
45# |

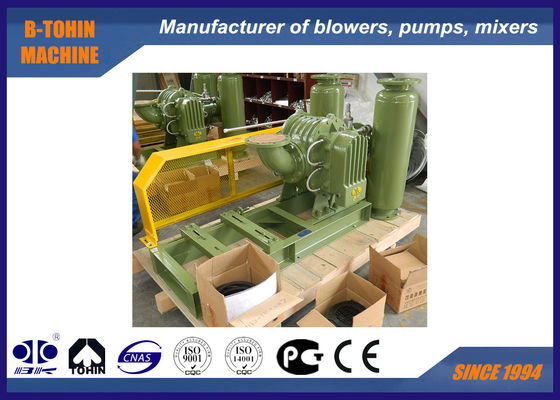

Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. воздуходувка вала
2. давление вакуума сбрасывает клапан
3. задерживающий клапан
4. звукоглушитель входа нержавеющей стали (с фильтром)
5. звукоглушитель разрядки нержавеющей стали
6. общественное основание (с крышкой пояса)
7. соединение нержавеющей стали гибкое и пусковая площадка удара
8. шкив
9. метр давления
10. пояс
11. болты и гайки и другие части соединения
12. мотор
