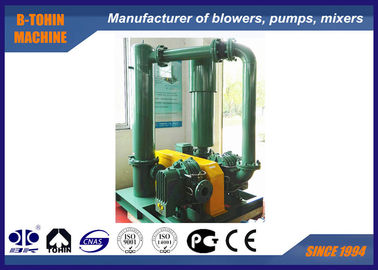

100KPA - 150KPA укореняет воздуходувку корней этапа воздуходувки воздуха BKD-1000 2

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	BK
Сертификация:	ISO9001/ISO14001/CE
Номер модели:	BKD-1000

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	Подлежит обсуждению
Упаковывая детали:	случай экспорта стандартный деревянный
Время доставки:	15 до 30 рабочих дней, быть в зависимости от приказывают количество и спецификацию
Поставка способности:	50 комплектов в месяц

контакт

Подробное описание продукта

Тип:	Корневой воздушный вентилятор, три доли, две ступени	Пропускная способность воздуха:	30,32 - 8,77 м3/мин
давление разряда:	100-150 КПА	Мощность двигателя:	11-30KW
Выпускные отверстия:	DN65 (2.5")	Тип соединения:	Пояс и шкив
Применение::	Вентиляция, обратная промывка, пневматическая транспортировка, применяется для очистки воды, очистки	Тип охлаждения:	Вода и средний охладитель
Выделить:	воздуходувка типа корней , blowe управляемое поясом

100 КПА - 150 КПА Вздувляющий воздух для корней BKD-1000, двухступенчатый, высокоточный вздувляющий корни

О БКД

Серия BKD представляет собой двухступенчатый корневой вентилятор. Он состоит из двух вентиляторов BKW для достижения более высокого давления. Хорошую производительность обещает средняя система охлаждения между первым и вторым этапом,который обеспечивает стандартную температуру воздушного потока в вторую ступень вентилятора.

Спецификации

Модель	BKD-1000
Пропускная способность воздуха	3.32-8.77м³/мин
Дифференциальное давление разряда	100-150 КПА
Скорость вращения	850-1800 оборотов в минуту
Объем охлаждающей воды	32 л/мин
Тип двигателя	11-30 кВт 380/400/415/440В, 3 фазы, 50/60Гц
Марка двигателя	Стандарт: двигатель Siemens Beide или Wannan Мотор Siemens и ABB для вашего выбора
Тип установки	Стандарт: вертикальный тип
N.W. вентилятора без двигателя	500 кг
Размер упаковки Приблизительно.	1.41.21.9м (длинаширинавысота)
Особенности	1Водное охлаждение подшипников на обеих конечных плитах снижает температуру работы подшипника. 2Средний охладитель, оборудованный для стабильной работы вентилятора

Схема показателей

Искусство No.	Скорость (rpm)		Впускная мощность (м3/мин) и мощность вала (КВт)								Охлаждение вода
			1.0kgf/cm²		10,2 кгф/см²		10,4 кг т/см²		10,5 кг/см²
			10000 мч₂О		12000 мч₂О		14000 мч₂О		15000mH₂О
			00,098 МПа		0.118Mpa		0.137Mpa		0.147Mpa
	Этап	II этап	m³/мин	КВ	m³/мин	КВ	m³/мин	КВ	m³/мин	КВ	Л/мин
BKD-1000 Выпуск Диа: 65 (2,5") Состоит из BKW5006 + BKW5003	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
	1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
	1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
	1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
	1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
	1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
	1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26

Система воздушного потока и охлаждения

Рисунок сборки пакета вентилятора

100KPA - 150KPA укореняет воздуходувку корней этапа воздуходувки воздуха BKD-1000 2 1

Стандартное обеспечение сферы применения

1. главный корпус вентилятора
2. главный корпус вентилятора
3. клапан для снятия давления
4. контрольный клапан
5. глушитель входа (с воздушным фильтром)
6. глушитель выхода
7. общественная база (с покрытием ремня)
8. резиновые гибкие соединения и ударные подушки
9. штурвал
10. датчик
11. ремень
12. болты и гайки и другие части соединительных устройств
13. двигатель
14. средний холодильник
