Профессиональный изготовитель различных видов воздуходувок
 |
| Место происхождения: | Китай |
| Фирменное наименование: | BK |
| Сертификация: | ISO9001/ISO14001/CE |
| Номер модели: | BK8024 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | случай экспорта стандартный деревянный |
| Время доставки: | 5 до 20 рабочих дней, быть в зависимости от приказывают количество и спецификацию |
| Условия оплаты: | L / C, T / T |
| Поставка способности: | 50 комплектов в месяц |
| Имя: | Трехлопастный корневой вентилятор | тип: | Положительное смещение, тип корней, воздушная транспортировка |
|---|---|---|---|
| Пропускная способность воздуха: | 240,95-73,81 м3/мин | Перепад давления разрядки: | 10-60KPA |
| Мощность двигателя: | 15-90KW | Выпускные отверстия: | DN250 (10") |
| Тип охлаждения: | Воздух | Применение:: | Вентиляция, обратная промывка, пневматическая транспортировка, применяется для очистки воды, цемента |
| Основные материалы: | Из чугуна | Обратные обороты вентилятора: | 1500 |
| Применение: | Очистка сточных вод | Тип установки:: | горизонтальный или вертикальный |
| Высокий свет: | укореняет воздуходувку лепестка,воздуходувка пневматический транспортировать |
||

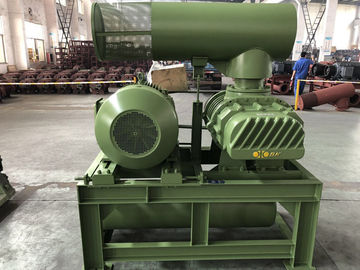

10КПА - воздуходувка корней лепестка 60КПА 3, роторная воздуходувка для газировки очистки сточных вод
По мере того как один из китайских ведущих изготовителей 3-лепестка, положительное смещение укореняет воздуходувки, мы устойчиво приобретали удельный вес на рынке.
Спецификации:
|
Модель |
БК8016 |
|
Емкость воздуха |
24.95-73.81м3/мин |
|
Перепад давления разрядки |
10-60КПА |
|
Роторная скорость |
700-1500рпм |
|
Тип мотора |
15КВ-90КВ 380/400/415/440В, 3ПХАСЭС, 50/60ХЗ, мотор частоты также доступный |
|
Бренд мотора |
Стандарт: Мотор Сименса Бэйде или Ваннан Сименс и мотор АББ для вашего варианта |
|
Тип установки |
Стандарт: горизонтальный тип. Вертикальный тип доступный для вашего варианта |
| Цвет | Подгонянный, стандарт РАЛ6011 |
|
Н.В. воздуходувки без мотора |
1120 кг |
|
Размер упаковки приблизительно. |
2.28*1.51*2.45м (лентх*видтх*хайгхт) |
Особенности:
эффективность 1.Хигх. Улучшенная кривая принята для ротора для достигать много более высокой эффективности.
2. низкая вибрация. По мере того как точный принят механический инструмент цифрового контроля для подвергая механической обработке ротора, и высокой точности
машина динамической уравновешенности принята, поэтому почти никакая вибрация для бега воздуходувки.
3. шестерни и подшипники высокой точности приняты на длинный срок службы.
4. произведите чистый воздух без загрязнения.
Лист параметра
| Модель | Дя порта (ММ) |
Скорость | Емкость входа (м3/мин) и сила вала (КВ) | |||||||
| 0.1кгф/км2 | 0.2кгф/км2 | 0.3кгф/км2 | 0.4кгф/км2 | |||||||
| 1000ммХ2О | 2000ммХ2О | 3000ммХ2О | 4000ммХ2О | |||||||
| 0.01Мпа | 0.02Мпа | 0.03Мпа | 0.04Мпа | |||||||
| рпм | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||
| БК8024 | 250 (10") | 700 | 31,60 | 11,24 | 29,33 | 17,47 | 27,64 | 23,27 | 26,22 | 26,61 |
| 850 | 39,51 | 13,65 | 37,25 | 21,22 | 35,56 | 28,25 | 34,13 | 32,31 | ||
| 1000 | 47,43 | 16,06 | 45,16 | 24,96 | 43,47 | 33,24 | 42,05 | 38,01 | ||
| 1150 | 55,34 | 18,46 | 53,07 | 28,71 | 51,38 | 38,23 | 49,96 | 43,71 | ||
| 1250 | 60,62 | 20,07 | 58,35 | 31,20 | 56,66 | 41,55 | 55,24 | 47,51 | ||
| 1400 | 68,53 | 22,48 | 66,26 | 34,95 | 64,57 | 46,54 | 63,15 | 53,21 | ||
| 1500 | 73,81 | 24,08 | 71,54 | 37,44 | 69,85 | 49,86 | 68,42 | 57,01 | ||
| Модель | Дя порта (ММ) |
Скорость | Емкость входа (м3/мин) и сила вала (КВ) | |||||||
| 0.5кгф/км2 | 0.6кгф/км2 | 0.7кгф/км2 | 0.8кгф/км2 | |||||||
| 5000ммХ2О | 6000ммХ2О | 7000ммХ2О | 8000ммХ2О | |||||||
| 0.05Мпа | 0.06Мпа | 0.07Мпа | 0.08Мпа | |||||||
| рпм | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | м3/мин | КВ | ||
| БК8024 | 250 (10") | 700 | 24,95 | 32,85 | ||||||
| 850 | 32,87 | 39,89 | ||||||||
| 1000 | 40,78 | 46,93 | 39,67 | 55,86 | ||||||
| 1150 | 48,69 | 53,97 | 47,59 | 64,24 | ||||||
| 1250 | 53,97 | 58,67 | 52,86 | 69,82 | ||||||
| 1400 | 61,88 | 65,71 | 60,77 | 78,20 | ||||||
| 1500 | 67,16 | 70,40 | 66,05 | 83,78 | ||||||
Структура основного корпуса воздуходувки
|
Нет. |
Имя части |
Кты. |
|
Нет. |
Имя части |
Кты. |
|
Нет. |
Имя части |
Кты. |
|
1 |
Подбетонка |
2 |
|
9 |
Крышка левого конца |
1 |
|
17 |
Масляный бак |
1 |
|
2 |
Болт шестиугольника |
4 |
|
10 |
Круглый штырь |
4 |
|
18 |
Шестерня |
2 |
|
3 |
Уплотнение Антидуст |
1 |
|
11 |
Покрывать |
1 |
|
19 |
Ключ |
2 |
|
4 |
Управляйте турбинкой |
1 |
|
12 |
Уплотнение масла |
4 |
|
20 |
Осевой рукав |
2 |
|
5 |
Носить |
2 |
|
13 |
Крышка правого конца |
1 |
|
21 |
Носить |
2 |
|
6 |
Управляемая турбинка |
2 |
|
14 |
Болт |
16 |
|
22 |
Плита подшипника |
2 |
|
7 |
Чашка пыли |
1 |
|
15 |
Суфлер |
1 |
|
23 |
Регулируемая пусковая площадка |
несколько |
|
8 |
Ниппель тавота |
2 |
|
16 |
Болт |
8 |
|
24 |
Магнитная гайка |
1 |
Собирая чертеж пакета воздуходувки
Стандартная поставка объема
1. обнаженная воздуходувка вала
2. давление сбрасывает клапан
3. задерживающий клапан вафли (тонкий тип)
4. звукоглушитель входа (с воздушным фильтром)
5. звукоглушитель выхода
6. публика низкопробная (с крышкой пояса)
7. резиновая гибкого пусковая площадка соединения и удара
8. шкив мотора
9. манометр
10. В-пояс
11. болты и гайки и другие части соединения
12. электрический двигатель
