1, устройство входного направляющего аппарата
Устройство входного направляющего аппарата, состоящее из девяти лопаток, установлено перед рабочим колесом, а степень его открытия контролируется электрическим оператором. Когда электропривод получает сигнал 4–20 мА с панели управления, он регулирует степень открытия лопаток (значение степени открытия отображается как на панели электропривода, так и на экране управления), чтобы устройство входного направляющего аппарата могло сработать до того, как газ поступит в рабочее колесо и реализовать функцию регулировки воздушного потока на 45–100%.
2,волюта
Наиболее подходящая спиральная направляющая выбрана для обеспечения надежной пневматической работы, высокой эффективности и достижения многомерного КПД до 85%.
3, повышающая коробка
Оснащен повышающим редуктором винтового типа. Механизм имеет диффузионную закалку, отличается отличными характеристиками при высокоскоростном вращении и длительным сроком службы.
Используется подшипник скольжения с баббитовой металлической поверхностью. Подшипник имеет смазочную пленку для поддержки вала и охлаждения. Он отличается низким коэффициентом трения, высокими антидетонационными характеристиками, надежной работой и долговечностью.
4, высокоэффективное рабочее колесо
Рабочее колесо полуоткрытого типа тройного смешанного типа спроектировано на основе трехмерной теории. Кривая рабочего колеса выбирается повторяющейся для моделирования.
рабочее состояние на компьютере и лучше подходит для фактического расхода газа. Между тем, это уменьшает деформацию лопастей, вызванную центробежной силой, и повышает надежность эффективности.
Для рабочего колеса и высокоскоростного вала используется усовершенствованный тип соединения. Перед поставкой проводятся испытания рабочего колеса на превышение скорости и динамическую балансировку для обеспечения высокой производительности воздуходувки.
Материал рабочего колеса не является обязательным: аэрометалл, нержавеющая сталь или другие материалы в соответствии с требованиями заказчика.

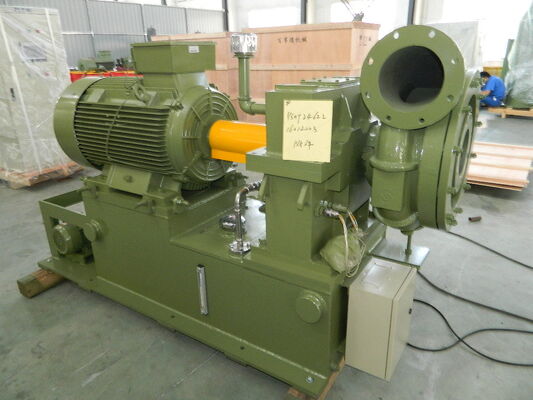

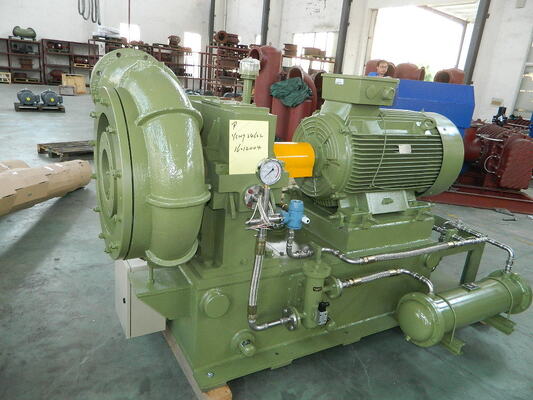

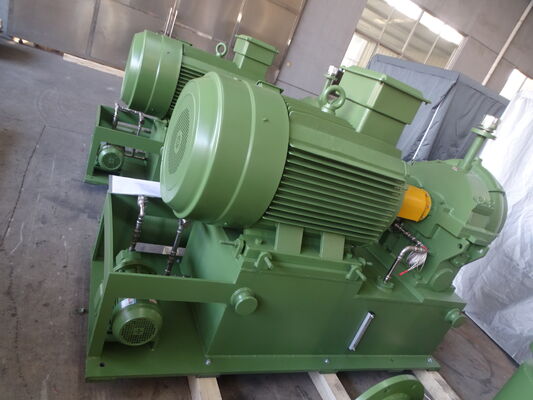

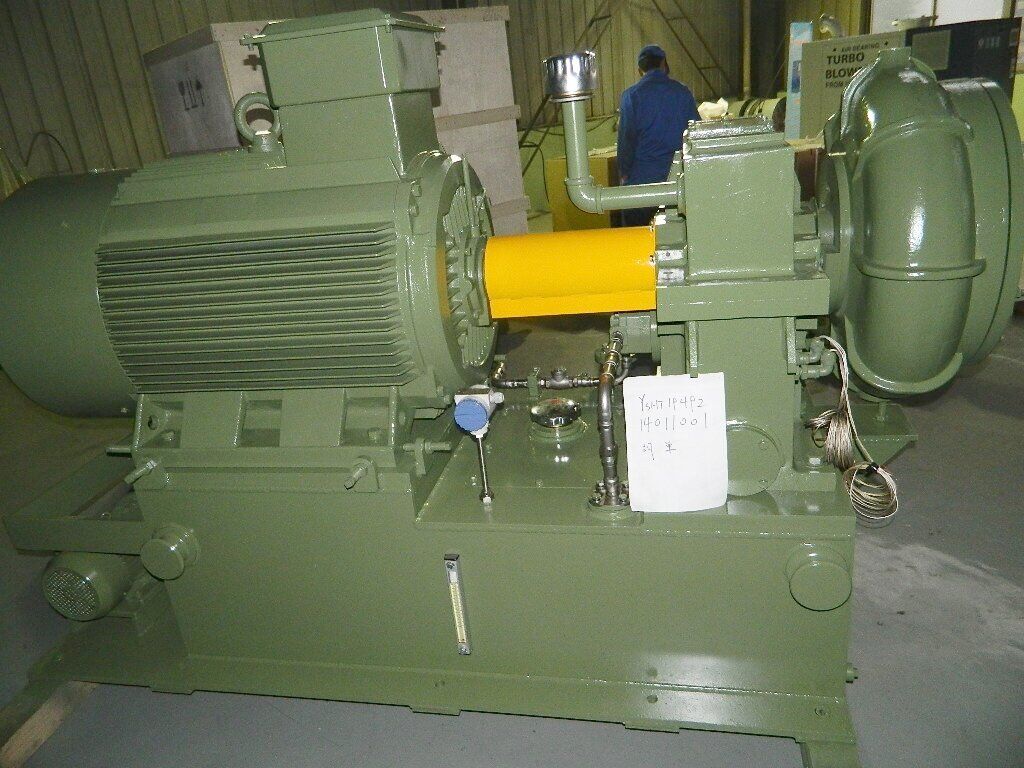

Конструкция воздуходувки
Центробежный вентилятор серии Gs имеет одноступенчатую консольную конструкцию с осевым входом и радикальной конструкцией нагнетания. Воздух поступает во всасывающую трубу и
Устройство входного направляющего аппарата из настройки входного фильтра. Главный приводной двигатель соединен с муфтой и повышающей коробкой. При запуске
повышающая передача приводит в движение полуоткрытую крыльчатку тройного смешанного типа для производства газа для получения энергии, а выпуск газа осуществляется через безлопастной диффузор и
спиральная камера.
Кривая производительности воздуходувки серии GS
Центробежные вентиляторы серии GS имеют одноступенчатую консольную конструкцию, осевой вход и радикальную конструкцию нагнетания. Воздух поступает во всасывающую трубу и
устройство входного направляющего аппарата от настройки впуска. Главный приводной двигатель соединен с муфтой и повышающей коробкой. При запуске повышающая передача
приводите в движение полуоткрытую крыльчатку тройного смешанного типа, чтобы производить газ для производства энергии, и газ выводится через безлопастной диффузор и спиральную камеру.
Система управления вентилятором
Высококачественная автоматизация и надежность
Использование интеллектуального самонастраивающегося инструмента или программируемого логического управления (ПЛК) и человеко-машинного интерфейса для всего рабочего процесса, который может осуществлять автоматическую/ручную регулировку воздушного потока. Система управления вентилятором серии GS включает в себя: воздуходувку, повышающую коробку, двигатель, смазочную станцию, входное отверстие.
фильтр, регулируемый клапан сброса воздуха, вибрация вала, антипомпажная система и т. д. Он использует сенсорную панель управления с дидитальным дисплеем и может осуществлять полный контроль и регулирование с помощью соответствующего программного обеспечения. Между тем, он может записывать различные сбои и интеллектуально диагностировать сбои, а также
подсказав причину неудач.
Основные компоненты системы автоматического управления импортные, что обеспечивает точность, надежность и простоту обслуживания системы управления.
Удаленный монитор
Система управления может передавать измеренные данные через Интернет или через передатчик GPRS. Клиенты могут войти на наш веб-сайт (Http://www.bk.com.cn), чтобы контролировать рабочее состояние; Между тем, наша компания будет периодически контролировать его и отправлять важную информацию о мониторинге или ненормальную информацию на
клиентам посредством коротких сообщений или почты. Эта система дистанционного контроля является дополнительной гарантией безопасной работы воздуходувки.
