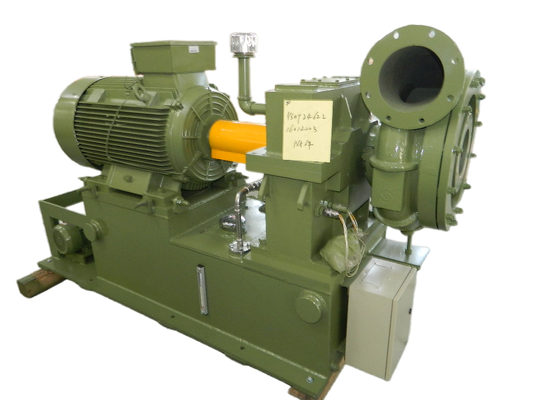

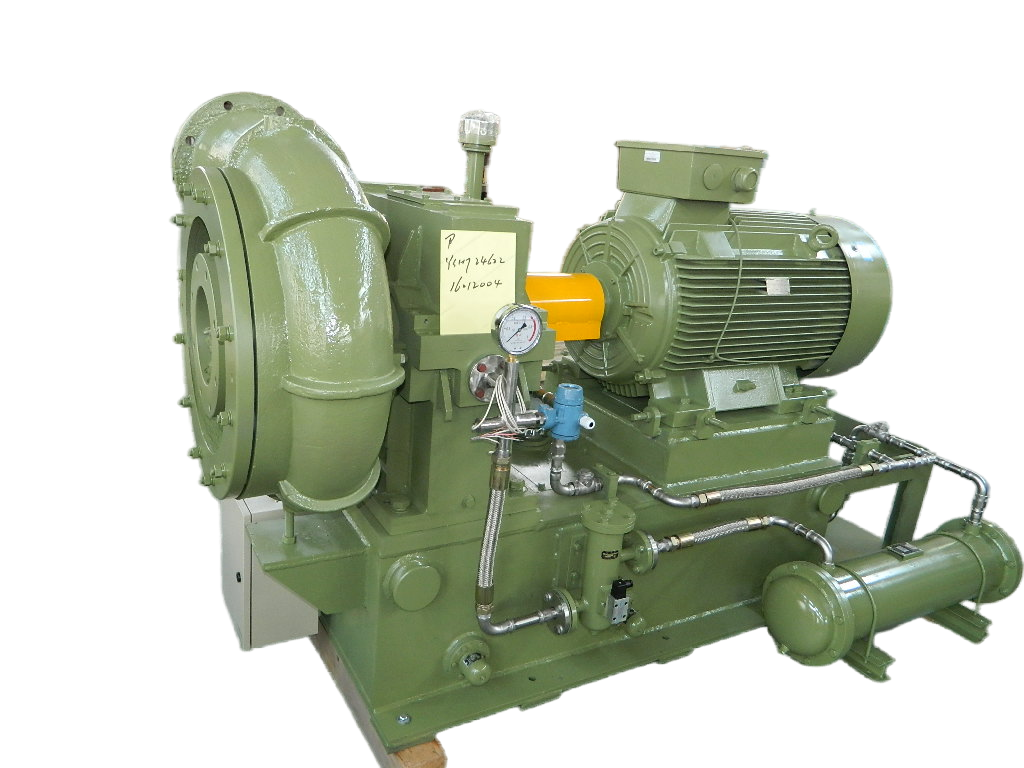

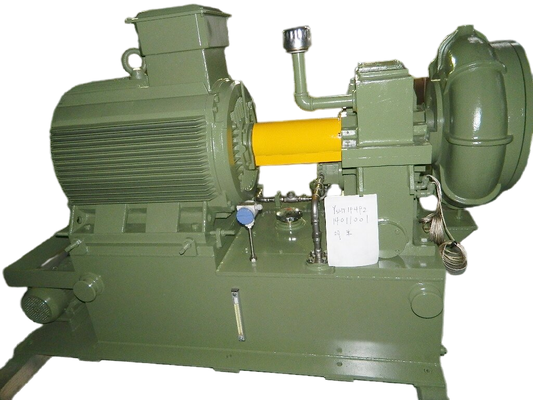

GS450 ((1.5-2.0) Серия,Широкое применение,Высокоэффективный винт,Одноступенчатый высокоскоростной центробежный вентилятор для очистки сточных вод
О ГС
Одноступенчатый высокоскоростной центробежный вентилятор серии GS специально разработан для очистки сточных вод.
Средство, такое как воздух, азот, диоксид азота и другие не коррозионные газы.
Вентилятор Gs отличается широким применением, значительной экономией энергии, небольшой площадью и легкой установкой, эксплуатацией и обслуживанием.
Спецификации
型号 Модель | давление Давление | 风量 Поток воздуха | 功率 Сила |
| | КПА | м3/мин | KW |
| ГС450-1.5 | 50 | 450 | 500 |
| ГС450-1.6 | 60 | 450 | 560 |
| ГС450-1.7 | 70 | 450 | 710 |
| ГС450-1.8 | 80 | 450 | 710 |
| ГС450-1.9 | 90 | 450 | 800 |
| GS450-2.0 | 100 | 450 | 900 |
Примечания:
1- давление разряда рассчитано на 198 Kpa (A), область применения: 145-198 Kpa (A) или соотношение давления ε составляет 1.5 ≤ε≤1.96;
2.содержание пыли и других твердых примеси ≤ 10mg/m3;
3Мотор должен быть специальным, когда уровень моря выше 1000 м;
4. Не подходит для температуры входа более 60°С или температуры выхода более 120°С;
5.Державый поток в приведенном выше листе - это значение при условии 20°C и 1 atm;
6Пожалуйста, проконсультируйтесь с нашим техническим отделом для возможностей, не указанных в каталоге.
7Для выбора модели одноступенчатого высокоскоростного центробежного вакуумного насоса, пожалуйста, свяжитесь с техническим отделом нашей компании.
Главные части вентиляторов
1Устройство для управления входом
Состоит из девяти лопастей, устройство ввода направляющего лопастей установлено перед винтом и его степень открытости контролируется электрическим оператором.Когда электрический оператор получает сигнал 4-20mA от панели управления, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.
2"Волют"
Для надежной пневматической работы, высокой эффективности и для достижения всей многовариантной эффективности до 85% используется наиболее подходящий волютный бегун.
3"Книга для подъезда"
Устройство оснащено шаговой установкой спирального типа.
Принимается подшипник скользящего типа с металлической поверхностью Babbitt. Подшипник использует смазочную пленку для поддержки вала и охлаждения.надежные характеристики и долговечность.
4"Высокоэффективный винт"
Двигатель, который представляет собой трехмерный смешанный полуоткрытый тип, разработан по трехмерной теории.
В то же время он уменьшает деформацию лопаток, вызванную центробежной силой, и повышает надежность эффективности.
Для колеса и высокоскоростного вала применяется переходный тип соединения. Перед поставкой для обеспечения высокой производительности вентилятора проводятся испытания скорости колеса и динамического баланса.
Материал колеса является необязательным, аэрометалл или нержавеющая сталь или другие материалы, доступные в соответствии с требованиями заказчика.
Структура вентилятора
Центробежный вентилятор серии G имеет одноступенчатый подъемный рычаг, осевую впускную конструкцию и структуру радикалного разряда.
Устройство направляющего лопасти входа от установки фильтра входа.Главный приводной двигатель подключен к сцеплению и шаговой коробке.При запуске
Стремительный механизм приводит к работе трехмерного смешанного полуоткрытого колеса для получения газа для питания, а разряд газа выводится через диффузор без лопаток и
- Камера с волютами.
Кривая производительности вентилятора серии GS
Центробежный вентилятор серии GS имеет одноступенчатый подъемный рычаг, осевую впускную структуру и структуру радикального разряда.
При запуске шаговообразующий механизм от установки входа.
приводить трехмерный смешанный полуоткрытый винт для получения газа для питания, и выпуск газа через диффузор без лопаток и камеру с волютами.
Установка управления вентилятором
Автоматизация высокого уровня и надежность
Использование автоматически вращающегося интеллектуального инструмента или программируемого логического управления (PLC) и человеко-машинного интерфейса для всего процесса работы, который может реализовать регулирование воздушного потока автоматически / вручную.Система управления вентиляторами серии GS включает в себя: вентилятор, коробку подъема, двигатель, станцию смазки, впуск
Фильтр, регулируемый клапан для снятия воздуха, вибрация вала, система противоперепадов, и т.д.и может обрабатывать полный контроль и регулирование через соответствующее программное обеспечениеВ то же время он может записывать различные сбои и анализировать сбои интеллектуально, а также
что указывает на причину неисправностей.
Ключевые компоненты для автоматической системы управления импортируются для обеспечения точности, надежности и простоты обслуживания системы управления.
Дистанционный монитор
Система управления может передавать измеренные данные через Интернет или GPRS-излучатель.Наша компания будет периодически отслеживать его и отправлять важную точку мониторинга или аномальную информацию
Эта система дистанционного мониторинга является еще одной гарантией безопасной работы вентилятора.
Проекты вентиляторов серии GS
