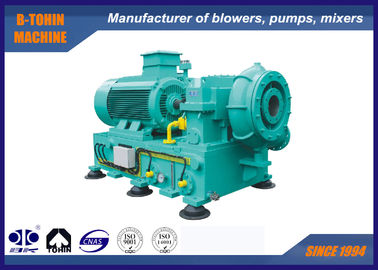

Центробежный одноступенчатый воздуходувка 120 м3/мин, аэрационный смеситель, воздуходувка с направляющим аппаратом
О GS
Однофазный высокоскоростной центробежный воздуходувка GS специально разработан для аэрации на очистных сооружениях сточных вод.
Однофазный высокоскоростной центробежный воздуходувка с КПД более 80% может заменить воздуходувку Рутса и многофазный центробежный воздуходувка. По сравнению с воздуходувкой Рутса, это революционное улучшение.
Технические характеристики
Модель №
|
GS120-2.0
|
Перепад давления на выходе
|
|
100 кПа
|
Мощность двигателя
|
|
250 кВт
|
Производительность по воздуху
|
|
120 м3/мин
|
Тип двигателя
|
|
380/400/415/440В/6кВ/10кВ, 3 ФАЗЫ, 50/60 Гц
|
Применение
|
а. Для цементной промышленности: воздуходувка для транспортировки цемента, вентиляция и т.д.
б. Для системы очистки сточных вод: воздуходувка для аэрации, воздуходувка для обратной промывки и т.д.
в. Для пневматической транспортировки: для транспортировки порошкообразных материалов, таких как мука, цемент, песок, зерно и т.д.
г. Для пылеулавливания, обеспыливания, вентиляции на некоторых фабриках, больницах, зданиях и т.д.
д. Для электростанций: транспортировка газа, увеличение кислорода, вентиляция, обеспыливание и т.д.
Ключевые технологии
1. Устройство направляющего аппарата на входе
|
положение — перед рабочим колесом воздуходувки
- Функция — Не только для регулировки производительности воздуходувки в пределах 45% - 100%, но и для обеспечения максимальной эффективности воздуходувки в пределах ее регулировочного диапазона, особенно при отклонении рабочих параметров от расчетных данных (низкая температура или низкое давление).
- Регулировка — автоматическая или ручная работа путем нажатия сенсорного экрана на блоке управления воздуходувкой. При автоматической работе направляющий аппарат регулируется электроприводом с заданным соотношением после получения сигнала 4-20 мА постоянного тока, а при ручной работе или в условиях технического обслуживания аппарат регулируется вручную.
- 2. Проверенная конструкция улитки
|
 |
|
Надежные пневматические характеристики, высокая эффективность, многовариантная эффективность 85%.
3. Рабочее колесо высокой эффективности
|
|
|
Кривая рабочего колеса выбирается на основе моделирования рабочих условий на компьютере и лучше соответствует фактическому потоку газа.
- Изготовлено из авиационного алюминиевого сплава или нержавеющей стали, открытого типа с обратным изгибом (минимальный угол наклона 6 градусов), поверхность мелко обработана.
- 4. Конструкция повышающего редуктора и подшипники высокой надежности
|
|
|
Редуктор имеет горизонтальную разъемную конструкцию, корпус улитки соединен с нижним корпусом и отделен от верхнего корпуса, что сокращает время, необходимое для снятия крышки корпуса.
- Высокоскоростной вал использует технологию жесткого упорного диска, высокая эффективность и низкие механические потери, подтвержденные контактным линейным соединением.
-
Эллиптический (смещенный) подшипник используется для большого зубчатого колеса, подшипник с наклонными опорами для высокоскоростного зубчатого колеса.
- Вал воздуходувки и редуктора изготовлен из закаленной кованой стали и правильно отшлифован. Каждая горизонтальная критическая скорость находится в пределах ±15% от нормальной скорости, а скорость резонанса кручения находится в пределах ±10% от рабочей скорости, все вращающиеся части динамически сбалансированы.
- Повышающий редуктор имеет параллельную ось с косозубыми шестернями и цельным малым зубчатым колесом и вращающимся валом.
- Изготовлен из закаленной кованой легированной стали с поверхностным упрочнением и прецизионно отшлифован, индекс срока службы шестерни составляет не менее 1,8.
-
5. Высокоточный привод зубчатых колес
|
|
|
Используется зубчатое колесо лучшего класса качества
- Класс точности зубчатых колес стабилизирован на уровне ISO1328 5~4
- Класс точности может достигать 3.
- Класс точности соответствует стандарту AGMA или DIN
- 6. Соединение рабочего колеса и высокоскоростного вала
|
|
|
Используется тип соединения: прямой шпоночный паз (штифт) и треугольный вал
- Максимальная передаваемая мощность достигает 3000 кВт.
- Удобство сборки и разборки без повреждения деталей
- 7. Высокопроизводительные уплотнения
|
|
|
Материал уплотнений — сплав мягкой текстуры. (используется спиральное уплотнение)
- Надежная работа, длительный срок службы
- Проблема утечки отсутствует
- Низкая стоимость обслуживания, удобство замены
- Снижение энергопотребления за счет отсутствия трения
- Результаты эксплуатации
|
Самая яркая особенность воздуходувок GS — энергоэффективность.
- С 1 марта 2009 года мы начали пробную эксплуатацию одной воздуходувки (модель: GS160) на очистных сооружениях Цитин.
По сравнению с двумя воздуходувками Рутса производительностью 80 м3/мин и мощностью двигателя 132 кВт, которые использовались ранее, ежемесячная экономия составляет 30 000 юаней после использования одноступенчатого высокоскоростного центробежного воздуходувки GS, хотя он работает не на полную мощность.
Безопаснее и удобнее
- Полностью автоматическое управление с записью всех неисправностей, более удобное для оператора
Низкий уровень шума
- Сборочный чертеж комплекта воздуходувки
Стандартная комплектация
1. Основной корпус воздуходувки
2. Направляющий аппарат на входе
3. Входной глушитель
4. Гибкое соединение из нержавеющей стали
5. Высокоскоростной редуктор
7. Выпускной клапан
8. Обратный клапан
9. Основание
10. Система смазки
11. Блок управления ПЛК
12. Двигатель
