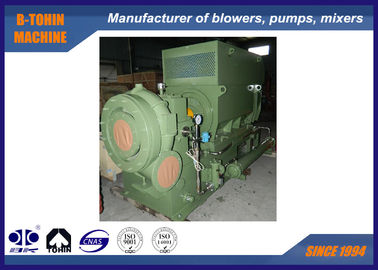

250 кВт одноступенчатый центробежный вентилятор, 9600 м³/ч, вентилятор с рабочим колесом из нержавеющей стали
О GS
Односкоростной высокоскоростной центробежный вентилятор — это новый продукт, разработанный компанией B-Tohin Machine. Пневматические характеристики и конструктивное исполнение серии продуктов достигли передового уровня
среди аналогичных продуктов отечественного и зарубежного производства. Вентиляторы широко используются в очистке сточных вод, металлургии,
в котлах с циркулирующим кипящим слоем на электростанциях, десульфуризации отходящих газов, фармацевтике,
газовых бустерах и т. д.
Технические характеристики
|
Номер модели.
|
GS180-1.7
|
|
Перепад давления на выходе
|
70 кПа
|
|
Мощность двигателя
|
280 кВт
|
|
Производительность по воздуху
|
180 м³/мин
|
|
Тип двигателя
|
380/400/415/440 В/6 кВ/10 кВ, 3 ФАЗЫ, 50/60 Гц
|
Применение
a. Для цементной промышленности: вентилятор для транспортировки цемента, вентиляция и т. д.
b. Для системы очистки сточных вод: аэрационный вентилятор, вентилятор для обратной промывки и т. д.
c. Для пневматической транспортировки: для транспортировки порошкообразных материалов, таких как мука, цемент, песок, зерно и т. д.
d. Для пылеулавливания, очистки от пыли, вентиляции на некоторых фабриках, в больницах, зданиях и т. д.
e. Для электростанций: транспортировка газа, увеличение содержания кислорода, вентиляция, очистка от пыли и т. д.
Ключевые технологии
|
1. Устройство направляющего аппарата на входе
- положение — перед рабочим колесом вентилятора
- Функция — не только для регулировки производительности вентилятора в пределах 45% - 100%, но и для обеспечения максимальной эффективности вентилятора в пределах его регулировочного диапазона, особенно при отклонении рабочих параметров от расчетных данных (низкая температура или низкое давление).
- Регулировка — автоматическая или ручная работа нажатием сенсорного экрана на блоке управления вентилятора. При автоматической работе направляющий аппарат регулируется электроприводом с заданным соотношением после получения сигнала 4-20 мА постоянного тока, а при ручной работе или в условиях технического обслуживания аппарат регулируется вручную.
|
 |
|
2. Проверенная конструкция спирального корпуса
Надежные пневматические характеристики, высокая эффективность, многовариантная эффективность 85%.
|
|
|
3. Высокоэффективное рабочее колесо
- Кривая для рабочего колеса выбирается на основе моделирования рабочих условий на компьютере и лучше соответствует фактическому расходу газа.
- Изготовлено из авиационного алюминиевого сплава или нержавеющей стали, открытого типа с изогнутыми назад лопатками (минимальный угол наклона 6 градусов), поверхность мелко обработана.
|
|
|
4. Конструкция повышающего редуктора и подшипники высокой надежности
- Редуктор имеет горизонтальную разъемную конструкцию, спиральный корпус соединен с нижним корпусом и отделен от верхнего корпуса, что сокращает время, необходимое для снятия крышки корпуса.
-
Высокоскоростной вал использует технологию дисковой упорной муфты, высокая эффективность и низкие механические потери, подтвержденные контактным линейным соединением.
- Для большого зубчатого колеса используются эллиптические (смещенные) подшипники, для высокоскоростного зубчатого колеса — подшипники с наклонными опорами.
- Вал вентилятора и редуктора изготовлены из термообработанной кованой стали и правильно отшлифованы. Каждая горизонтальная критическая скорость находится в пределах ±15% от нормальной скорости, а скорость резонанса кручения находится в пределах ±10% от рабочей скорости, все вращающиеся части динамически сбалансированы.
- Повышающий редуктор имеет тип параллельных валов с косозубыми шестернями с цельным малым зубчатым колесом и вращающимся валом.
-
Изготовлен из поверхностно закаленной кованой легированной стали и прецизионно отшлифован, индекс срока службы зубчатого колеса составляет не менее 1,8.
|
|
|
5. Высокоточная передача с помощью зубчатых колес
- Используется зубчатое колесо более высокого класса качества
- Класс точности зубчатого колеса стабилизирован на уровне ISO1328 5~4
- Класс точности может достигать 3.
- Класс точности соответствует стандарту AGMA или DIN
|
|
|
6. Соединение рабочего колеса и высокоскоростного вала
- Используется тип соединения с прямым шпоночным пазом (штифтом) и треугольным валом
- Максимальная передаваемая мощность достигает 3000 кВт.
- Удобство сборки и разборки без повреждения деталей
|
|
|
7. Высокопроизводительные уплотнения
- Материал уплотнений — сплав мягкой текстуры. (используется спиральное уплотнение)
- Надежная работа, длительный срок службы
- Проблема утечек отсутствует
- Низкая стоимость обслуживания, удобство замены
- Снижение энергопотребления за счет отсутствия трения
|
Результаты эксплуатации
- Самая выдающаяся особенность вентиляторов GS — энергоэффективность.
С 1 марта 2009 года мы начали пробную эксплуатацию одного вентилятора (модель: GS160) на очистных сооружениях Цитин.
По сравнению с двумя роторными вентиляторами производительностью 80 м³/мин и мощностью двигателя 132 кВт, которые использовались ранее, ежемесячно экономится 30 000 юаней после использования одноступенчатого высокоскоростного центробежного вентилятора GS, хотя он работает не на полную мощность.
Полностью автоматическое управление с записью всех неисправностей, более удобное для оператора
Сборочный чертеж комплекта вентилятора
Стандартная комплектация
1. Основной корпус вентилятора
2. Направляющий аппарат на входе
3. Входной глушитель
4. Гибкое соединение из нержавеющей стали
5. Высокоскоростной редуктор
7. Выпускной клапан
8. Обратный клапан
9. Основание
10. Система смазки
11. Блок управления ПЛК
12. Двигатель
