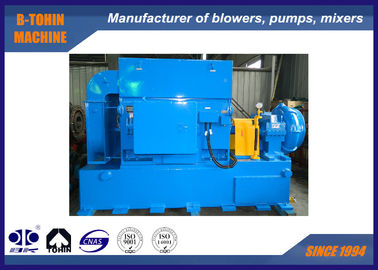

Одноступенчатый центробежный вентилятор, 15000 м3/ч, 400 кВт, металлический винт Arero
О ГС
Односкоростной высокоскоростной центробежный вентилятор - это новый продукт, разработанный B-Tohin Machine.Пневматические характеристики и конструкция серии продукции достигли передового уровня
Продухи широко используются в очистке сточных вод, металлургии,
Сжигание циркулирующего жидкостного котла в электростанции, обезсерживание выхлопных газов, аптека,
Усилитель газа и так далее.
Спецификации
|
Модель No.
|
GS250-1.75
|
|
Дифференциальное давление разряда
|
75 КПА
|
|
Мощность двигателя
|
400 кВт
|
|
Пропускная способность воздуха
|
250 м3/мин
|
|
Тип двигателя
|
380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ
|
Заявления
a. Для цементной промышленности: цементные конвейеры, вентиляторы и т.д.
b. Для системы очистки сточных вод: вентиляционный вентилятор, вентилятор обратного промывания и т.д.
в. Для пневматической транспортировки: для транспортировки порошковых материалов, таких как мука, цемент, песок, зерно и т.д.
d. Для сбора пыли, очистки пыли, вентиляции в некоторых заводах, больницах, зданиях и т. д.
e. Для электростанций: транспортировка газа, увеличение кислорода, вентиляция, очистка от пыли и т.д.
Ключевые технологии
|
1Устройство для управления входом
- положение перед двигателем вентилятора
- Функция: не только для регулирования мощности вентилятора в пределах 45% - 100%, но и для обеспечения достижения вентилятором максимальной эффективности в пределах его регулируемого диапазона,особенно при отклонении параметров работы от проектных данных (низкая температура или низкое давление).
- Настройка автоматической или ручной работы с помощью сенсорного экрана на панели управления вентилятором.впускное направляющее лопато регулируется электрическим оператором в установленном соотношении после получения сигнала 4-20mA DC, при ручной эксплуатации или обслуживании лопатка регулируется вручную.
|
 |
|
2Зрелый волютный дизайн
Надежная пневматическая производительность, высокая эффективность, эффективность с несколькими переменными 85%.
|
|
|
3. Импеллер высокой эффективности
- Кривая для колеса выбирается повторяющейся для моделирования рабочего состояния на компьютере, и лучше подходит для фактического потока газа.
- Изготовлен из воздушного алюминиевого сплава или нержавеющей стали, свернутый назад (наименьший угол погружения 6 градусов), поверхность тонко обработана.
|
|
|
4Структура шаговой коробки передач и подшипник высокой надежности
- Коробка передач имеет горизонтальную структуру с разделенной структурой, с объемным корпусом, соединенным с нижним корпусом и отделенным от верхнего корпуса, что сокращает время, необходимое для разгрузки крышки коробки.
-
Высокоскоростной вал использует технологию диска твердой тяги, высокая эффективность и низкие механические потери подтверждены контактом линии.
- Эллипсовый подшипник (дислокационный подшипник) для больших установок, подшипник наклона для скоростных установок.
- Волокно вентилятора и редуктора изготовлены из теплообразованной ковальной стали и правильно измельчены.и скорость торсионного резонанса находится в пределах ± 10% от скорости хода, все вращающиеся части динамически сбалансированы.
- Степенная передача имеет спиральный тип с параллельной осью с интегральной маленькой передачей и вращающимся валом.
-
Изготовленный из поверхностно-затушающей ковальной легированной стали и точно измельченный, показатель эксплуатации передачи составляет не менее 1,8.
|
|
|
5. Высокоточная передача
- Речь идет о рыболовных средствах более высокого качества
- Уровень точности редуктора стабилизируется на ISO1328 5~4
- Уровень точности может достигать 3.
- Степень точности равна стандарту AGMA или DIN
|
|
|
6Соединение между винтом и высокоскоростным валом
- Принять тип соединения прямого ключа конца лица (прицеп) и треугольного вала
- Максимальная передаваемая мощность достигает 3000 кВт.
- Удобный для сборки и демонтажа без повреждения деталей
|
|
|
7. Печати высокой производительности
- Материал уплотнений - сплав мягкой текстуры. (принято спиральное уплотнение)
- Надежная функция, длительный срок службы
- Нет проблем с утечкой.
- Низкая стоимость обслуживания, удобная для замены
- Потребление энергии снижено без трения
|
Результат операции
- Самой яркой особенностью вентилятора GS является энергоэффективность.
С 1 марта 2009 года мы начали испытательный запуск одного вентилятора (модель: GS160) на очистном заводе в Цитинге.
По сравнению с двумя корневыми вентиляторами мощностью 80 м3/мин и мощностью двигателя 132 кВт, работавшими ранее, каждый месяц после использования GS одноступенчатого высокоскоростного центробежного вентилятора было сэкономлено 30000 юаней,хотя он не работает на полную нагрузку.
Управляется полностью автоматически с каждым сбоем, более удобным для оператора
Рисунок сборки пакета вентилятора
Стандартное обеспечение сферы применения
1. Вдувник Основное тело
2Впускная гидравлическая лопатка
3. Углушитель входа
4Гибкое соединение из нержавеющей стали
5- Скоростная коробка передач
7Выпускный клапан
8- Пробный клапан.
9. Базовая рама
10Система смазки
11. Коробка управления ПЛК
12Двигатель
