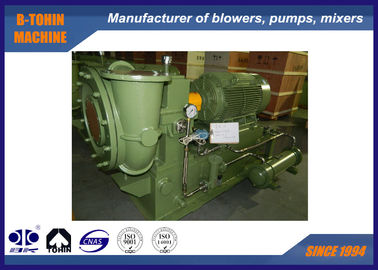

80KPA одноступенчатый центробежный вентилятор, кислородный поставщик, небольшой вибрационный вентилятор
О ГС
GS-серия одноступенчатый высокоскоростной центрифугированный вентилятор специально разработан для очистки сточных вод.диоксид азота и другие не коррозионные газы.
Двигатель GS отличается широким применением, значительной экономией энергии, небольшой площадью и простотой установки, эксплуатации и обслуживания.
Спецификации
|
Модель No.
|
GS100-1.8
|
|
Дифференциальное давление разряда
|
80 КПА
|
|
Мощность двигателя
|
160 кВт
|
|
Пропускная способность воздуха
|
100 м3/мин
|
|
Тип двигателя
|
380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ
|
Особенности
a. Техническая настройка (давление, вместимость, размер, альтернативные аксессуары).
Строгая система контроля качества; гарантия 12 месяцев.
c. сборка с использованием современных машин с ЧПУ;
d. Высокая точность для уменьшения трения между винтом и корпусом.
f. Гибкие условия оплаты.
g. низкий уровень шума
h. Доставка масла и воздуха без пыли.
Ключевые технологии
|
1Устройство для управления входом
- положение перед двигателем вентилятора
- Функция: не только для регулирования мощности вентилятора в пределах 45% - 100%, но и для обеспечения достижения максимальной эффективности в пределах регулируемого диапазона,особенно при отклонении параметров работы от проектных данных (низкая температура или низкое давление).
- Настройка автоматической или ручной работы с помощью сенсорного экрана на панели управления вентилятором.впускное направляющее лопато регулируется электрическим оператором в установленном соотношении после получения сигнала 4-20mA DC, при ручной эксплуатации или обслуживании лопатка регулируется вручную.
|
 |
|
2Зрелый волютный дизайн
Надежная пневматическая производительность, высокая эффективность, эффективность с несколькими переменными 85%.
|
|
|
3. Импеллер высокой эффективности
- Кривая для колеса выбирается повторяющейся для моделирования рабочего состояния на компьютере, и лучше подходит для фактического потока газа.
- Изготовлен из воздушного алюминиевого сплава или нержавеющей стали, свернутый назад (угол погружения 6 градусов), поверхность тонко обработана.
|
|
|
4Структура шаговой коробки передач и подшипник высокой надежности
- Коробка передач имеет горизонтальную структуру с разделенной структурой, с объемным корпусом, соединенным с нижним корпусом и отделенным от верхнего корпуса, что сокращает время, необходимое для разгрузки крышки коробки.
-
Высокоскоростной вал использует технологию диска твердой тяги, высокая эффективность и низкие механические потери подтверждены контактом линии.
- Эллипсовый подшипник (дислокационный подшипник) для больших установок, подшипник наклона для скоростных установок.
- Волокно вентилятора и редуктора изготовлены из теплообразованной ковальной стали и правильно измельчены.и скорость торсионного резонанса находится в пределах ± 10% от скорости хода, все вращающиеся части динамически сбалансированы.
- Степенная передача имеет спиральный тип с параллельной осью с интегральной маленькой передачей и вращающимся валом.
-
Изготовленный из поверхностно-затушающей ковальной легированной стали и точно измельченный, показатель эксплуатации передачи составляет не менее 1,8.
|
|
|
5. Высокоточная передача
- Речь идет о рельсах более высокого качества, принятых
- Уровень точности редуктора стабилизируется на ISO1328 5~4
- Уровень точности может достигать 3.
- Степень точности равна стандарту AGMA или DIN
|
|
|
6Соединение между винтом и высокоскоростным валом
- Принять тип соединения прямого ключа конца лица (прицеп) и треугольного вала
- Максимальная передаваемая мощность достигает 3000 кВт.
- Удобный для сборки и демонтажа без повреждения деталей
|
|
|
7. Печати высокой производительности
- Материал уплотнений - сплав мягкой текстуры (принято спиральное уплотнение).
- Надежная функция, длительный срок службы
- Нет проблем с утечкой.
- Низкая стоимость обслуживания, удобная для замены
- Снижение потребления энергии
|
Результат операции
- Самой яркой особенностью вентилятора GS является энергоэффективность.
С 1 марта 2009 года мы начали испытательный запуск одного вентилятора (модель: GS160) на очистном заводе в Цитинге.
По сравнению с двумя корневыми вентиляторами мощностью 80 м3/мин и мощностью двигателя 132 кВт, работавшими ранее, каждый месяц после использования GS одноступенчатого высокоскоростного центробежного вентилятора было сэкономлено 30000 юаней,хотя он не работает на полную нагрузку.
Управляется полностью автоматически с каждым сбоем, более удобным для оператора
Рисунок сборки пакета вентилятора
Стандартное обеспечение сферы применения
1. Вдувник Основное тело
2Впускная гидравлическая лопатка
3. Углушитель входа
4Гибкое соединение из нержавеющей стали
5- Скоростная коробка передач
7Выпускный клапан
8- Пробный клапан.
9. Базовая рама
10Система смазки
11. Коробка управления ПЛК
12Двигатель
